缝纫机用曲柄齿轮联动轮组结构设计

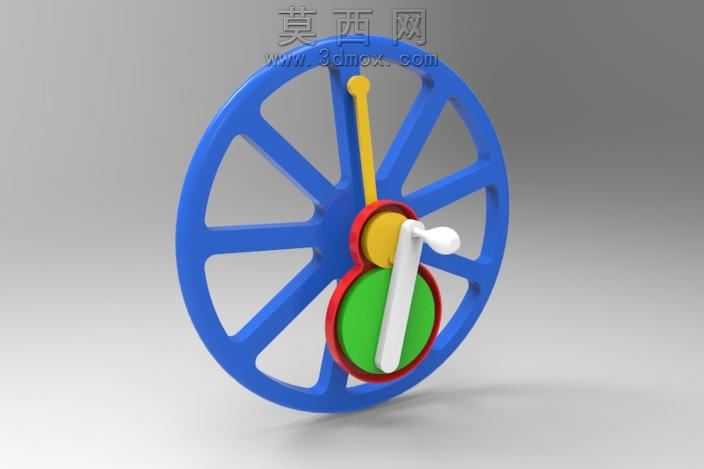

本作品为缝纫机配套使用的联动传动机构三维建模成果，整体采用SolidWorks软件完成全参数化建模与装配校验，建模过程中严格遵循机械传动的配合公差标准，对每一处运动副的间隙、啮合参数都做了精准设定，确保机构运动仿真时无干涉、无卡滞。模型主体为大直径辐条式轮盘，采用八辐条对称结构设计，既保证轮盘整体结构强度，又有效降低构件自重，轮盘边缘做圆弧倒角处理，避免运动过程中剐蹭周边构件。轮盘中心集成了同轴布置的双层偏心齿轮组，上层为小直径黄色偏心轮，下层为大直径绿色传动轮，两个轮体通过红色环形限位套固定相对位置，保证偏心距恒定，实现稳定的周期性往复运动输出。黄色偏心轮上连接黄色细长驱动杆，绿色传动轮上连接白色摆臂构件，两个杆件随双层偏心轮的转动做规律的复合运动，模拟缝纫机中送布、挑线机构的联动动作。渲染阶段采用哑光塑料材质赋予各构件，蓝色轮盘使用高饱和度蓝色哑光材质，视觉辨识度高，黄色杆件与偏心轮采用暖黄色哑光材质，绿色传动轮采用鲜绿色哑光材质，白色摆臂采用奶白色哑光材质，红色限位套采用正红色哑光材质，不同构件通过高对比度色彩区分，清晰展示各部件的装配关系与运动边界。场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光从左上方45度角投射，勾勒轮盘的轮廓与辐条结构，辅光从右侧补光消除暗部死黑，顶光补充整体亮度，让构件的色彩与结构细节清晰呈现。设计思路上参考传统缝纫机的核心传动逻辑，将原本分散的多个传动构件整合为同轴集成式轮组，大幅缩小机构的整体占用空间，简化装配流程，同时通过参数化设计可快速调整偏心距、轮盘直径、杆件长度等参数，适配不同型号缝纫机的传动需求，建模过程中对所有啮合面、铰接孔都做了工艺性倒角处理，符合实际机加工的生产要求，可直接导出工程图用于生产制造参考，也可作为机械原理教学的演示模型，直观展示曲柄齿轮联动机构的运动原理与结构特点。
