封闭式电缆防护拖链ECS-SH1502.30结构

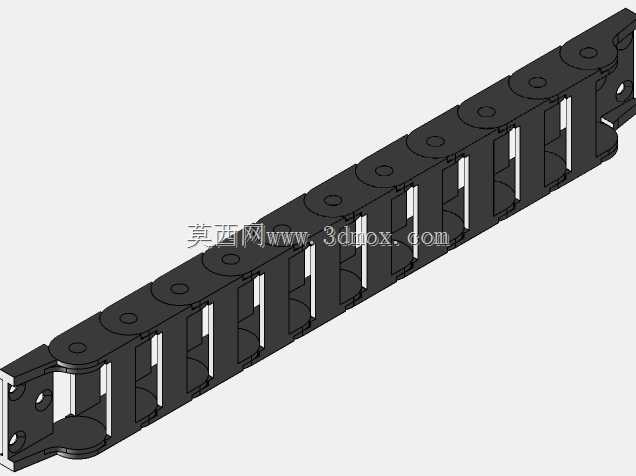

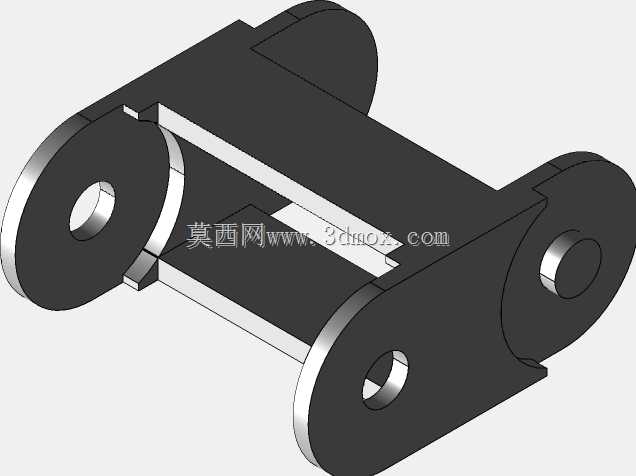

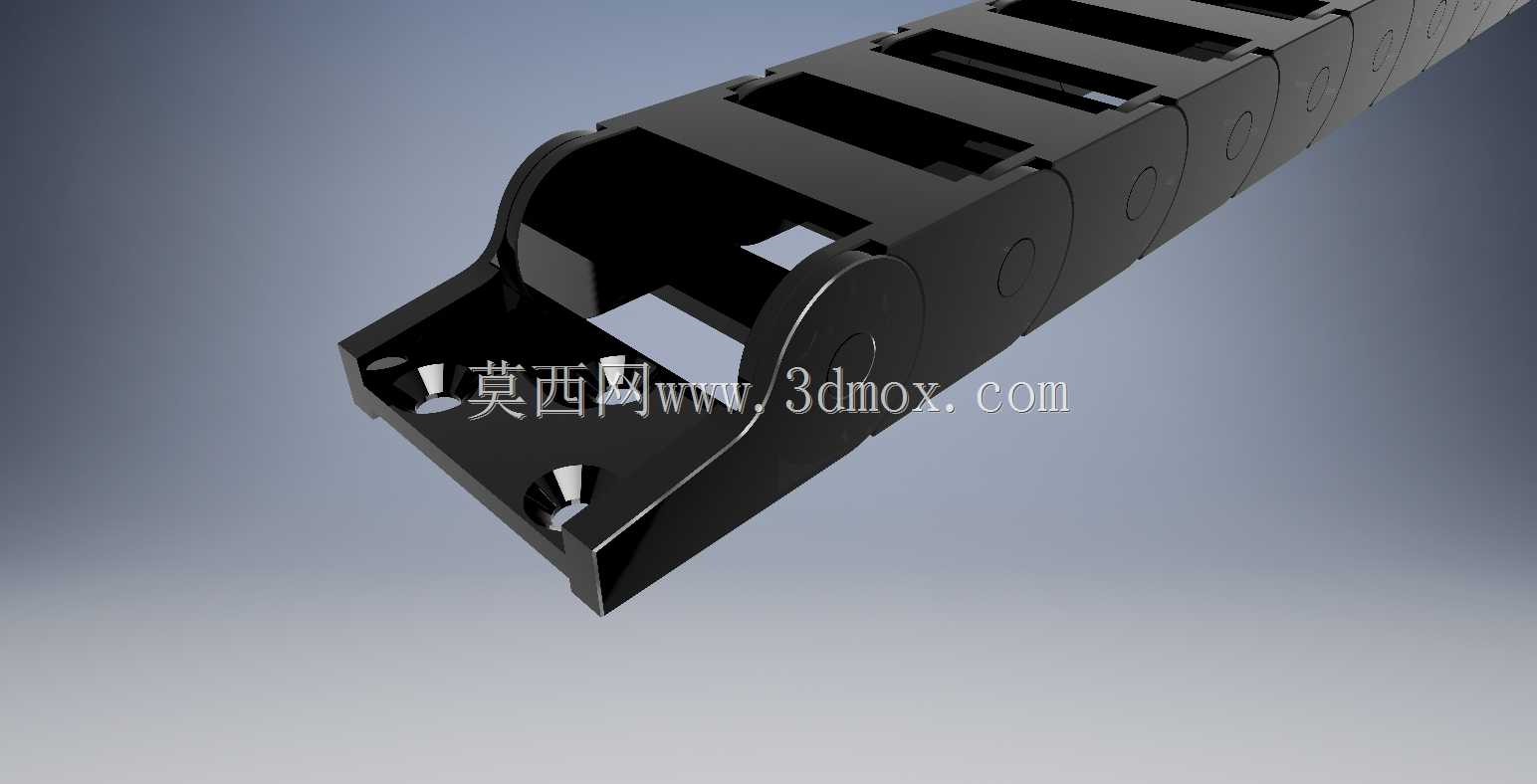

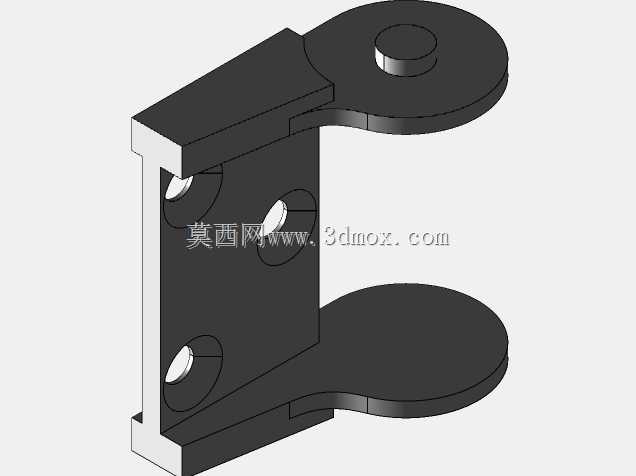

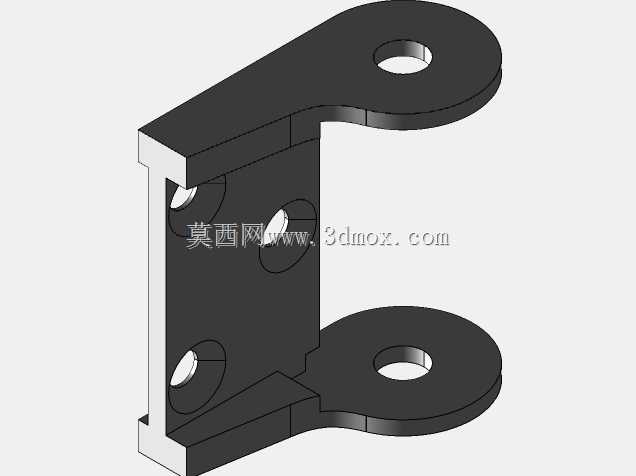

　　这款拖链主要面向机床内部走线、自动化生产线移动部件线缆防护场景使用，日常运行中随设备运动部件做往复直线或弯曲运动，全程包覆内部的动力电缆、信号线缆、液压油管与气动软管，避免线缆在设备往复动作中出现拉扯磨损、与周边结构剐蹭、积灰落屑等问题，在数控车床、立式加工中心、桁架机械手等设备的走线布局中应用十分普遍。设计上采用节段式铰接结构，每一节都可围绕铰接销轴做定角度转动，整体弯曲半径统一，运动过程中不会出现卡滞、局部弯折角度过大损伤线缆的问题，外侧采用封闭式盖板结构，可阻挡加工过程中产生的金属切屑、切削液飞溅进入拖链内部，适配切削工况较多的机床加工场景。拖链端部配套专用连接接头，一套共2个，

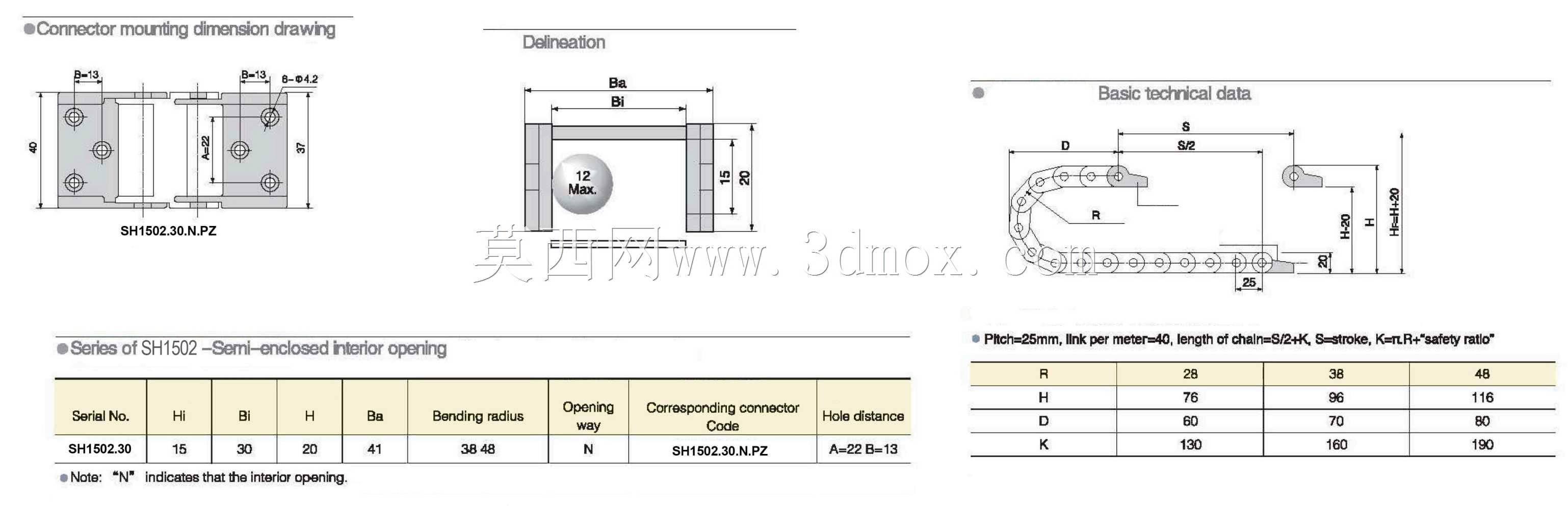

　　可直接通过螺栓固定在设备的固定端与移动端安装面上，无需额外加工过渡转接件，安装时只需将接头的定位凸台对准设备安装面的预留槽位，拧紧紧固螺栓即可完成固定，安装边界适配常规15系列拖链的安装尺寸，替换原有同规格旧拖链时无需改动设备原有安装孔位。内部通道设置两种宽度规格，分别为20mm与30mm，可容纳最大直径12mm的线缆，布线时可根据线缆数量、直径选择对应宽度的通道，不同类型线缆可分槽排布，避免动力线缆与信号线缆互相干扰，同时预留10%以上的线缆活动余量，防止拖链弯曲时内部线缆被挤压。节与节之间的铰接位置做了耐磨处理，长期往复运行下铰接间隙不会快速增大，可保证拖链运行的平稳性，不会出现运行过程中抖动、异响的问题，拖链整体采用工程尼龙材质注塑成型，自重较轻，不会给设备运动端增加过多负载，同时具备一定的耐油、耐切削液腐蚀性能，可在车间常规加工环境下长期稳定工作，无需频繁做维护保养。
