双向棘轮式双面齿轮快扳结构设计

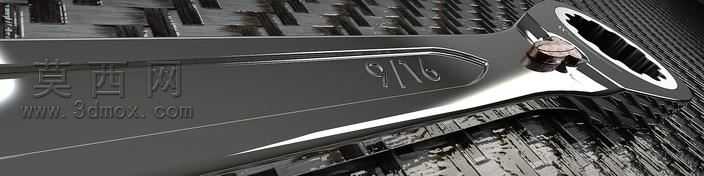

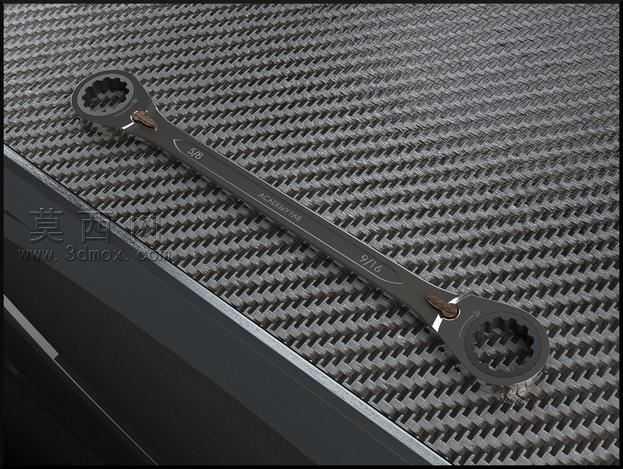

本作品为双面齿轮棘轮扳手的三维参数化建模成果，建模过程以SolidWorks为核心工具，遵循机械手动工具的实际生产尺寸规范完成全结构还原。建模阶段首先绘制扳手长条形本体的基础轮廓草图，以样条曲线拟合扳手杆身的人体工学收腰造型，对杆身两端的梅花棘轮安装位做同轴度约束，保证两端棘轮孔的中心连线与杆身轴线完全重合，避免后续装配出现偏载问题。两端棘轮齿圈采用渐开线齿形参数化绘制，齿形精度匹配通用手动扳手的啮合标准，齿圈与扳手头的内槽做间隙配合约束，预留棘轮棘爪的活动空间，棘爪结构采用对称式双棘爪设计，分别适配两端不同规格的齿圈，实现扳手双向都可完成拧动作业无需翻面。材质与渲染阶段，扳手本体采用哑光铬钒钢材质，调整金属材质的粗糙度参数模拟工业级扳手的磨砂防滑表面，杆身的规格标识采用凹刻贴图处理，还原真实产品的激光打标效果；棘轮齿圈部分做亮面镀铬材质区分，金属反射强度略高于杆身，突出齿圈的活动部件属性；展示场景采用碳纤维纹理工作台作为承载面，调整环境光为柔和的侧顶光，在扳手表面形成均匀的金属高光，同时添加微弱的环境闭塞效果强化结构的立体感，让扳手的轮廓层次更清晰。设计思路上优先考虑工具的实用性，杆身的长度经过力学模拟优化，在保证足够拧动力矩的前提下尽可能减轻整体重量，杆身中部的防滑纹理做凸起阵列处理，模拟实际产品的滚花防滑结构，两端棘轮的规格分别对应常用的英制紧固件尺寸，双面设计可减少作业时更换扳手的频次，提升手动拆装作业的效率。模型所有结构都做了可编辑参数化处理，后续可根据需求快速调整齿圈规格、杆身长度、表面纹理等参数，适配不同的使用场景需求，整体结构无冗余特征，所有装配关系都符合实际五金工具的装配逻辑，可直接用于产品展示、结构验证或者3D打印原型制作。
