多色手柄油灰刀铲刀逆向结构设计

　　这类铲刀也就是日常施工里常说的油灰刀，是建筑装修、设备维保、五金加工场景里出镜率极高的手动工具，不管是墙面批刮腻子、清除工件表面残留胶层、铲除设备接缝处的多余密封胶，还是钣金加工前清理板材表面的锈迹与氧化层，都能看到它的使用场景。从结构设计逻辑来看，整个产品分为金属铲片与注塑手柄两个核心部分，金属铲片采用冷轧不锈钢板材冲压成型，刃口部位做了磨边处理，保证刮削时的切入角度合理，不会因为刃口过钝导致刮涂费力，也不会因为刃口过薄容易卷刃失效。铲片与手柄的连接部位做了加宽的嵌入段，安装时直接将金属片的嵌入段放入注塑模具型腔内，通过注塑成型的方式让塑料手柄完全包裹住连接段，这种二次成型的连接方式，相比后期用螺丝紧固或者胶粘的结构，

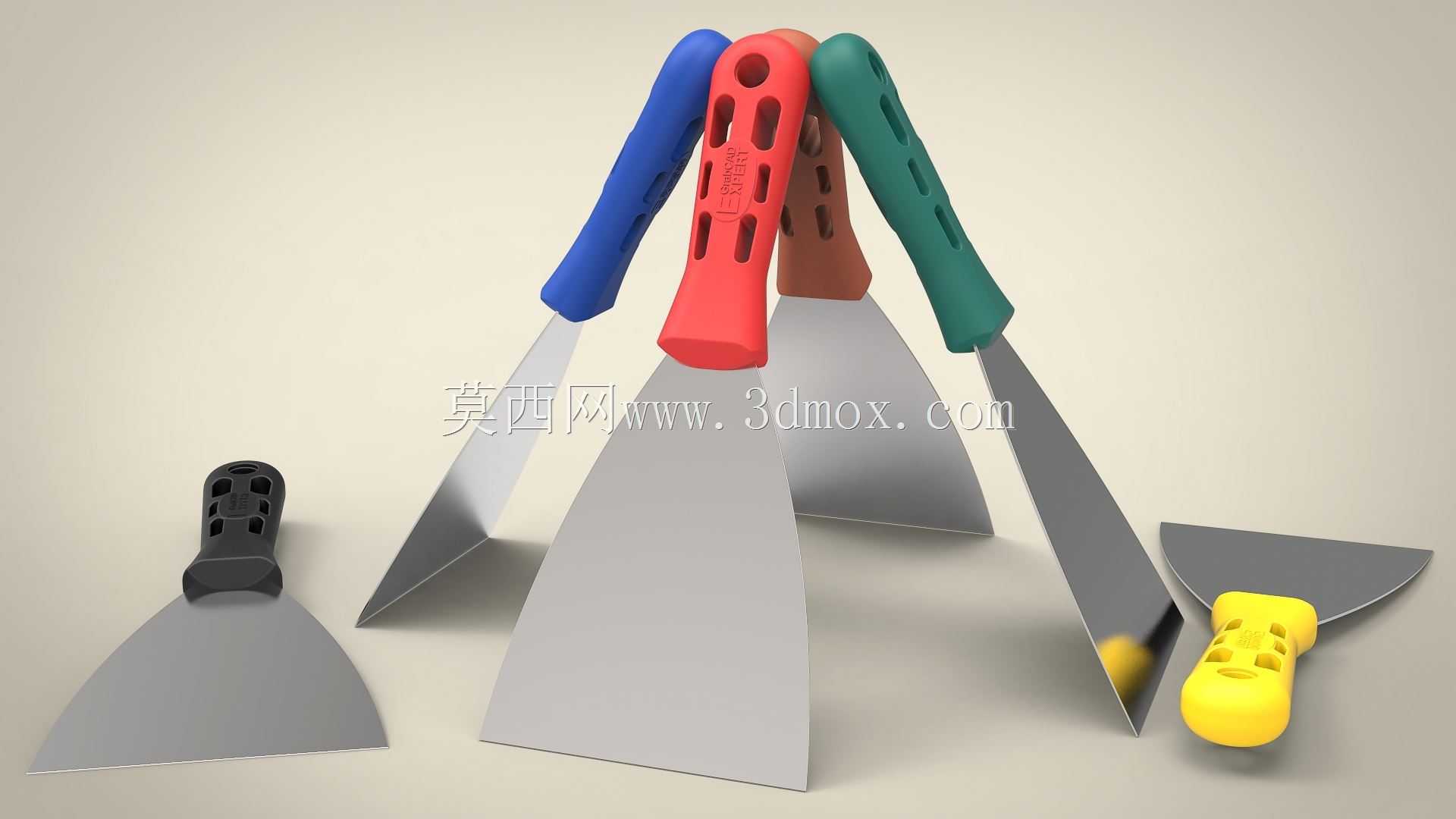

　　能承受更大的侧向掰扯力，长期使用也不会出现铲片松动、手柄脱落的问题。手柄部分采用带防滑孔的人体工学造型，不同配色的手柄对应不同的硬度配方，比如蓝色、绿色手柄采用偏硬的PP材质，适合需要大力刮削的重作业场景，红色、黄色手柄添加了适量的弹性体成分，握持时的贴合度更好，长时间作业不容易磨手。手柄上的镂空孔一方面是减少注塑时的材料用量，降低整体重量，另一方面能在手部出汗时增加空气流通，减少打滑的概率，尾部的挂孔设计也方便工具在工位挂架上收纳，避免随手放置导致刃口磕碰或者伤人。从安装边界来看，铲片的平直度公差控制在0.2mm以内，保证刮涂平面时不会出现局部漏刮的问题，手柄与铲片的同轴度偏差不超过1mm，握持施力时力线能直接传导到刃口，

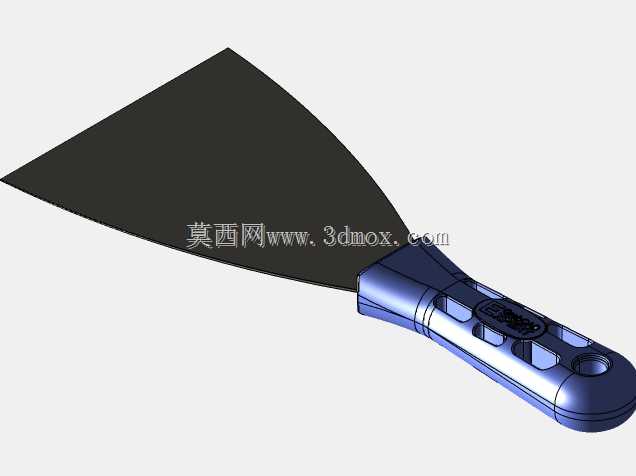

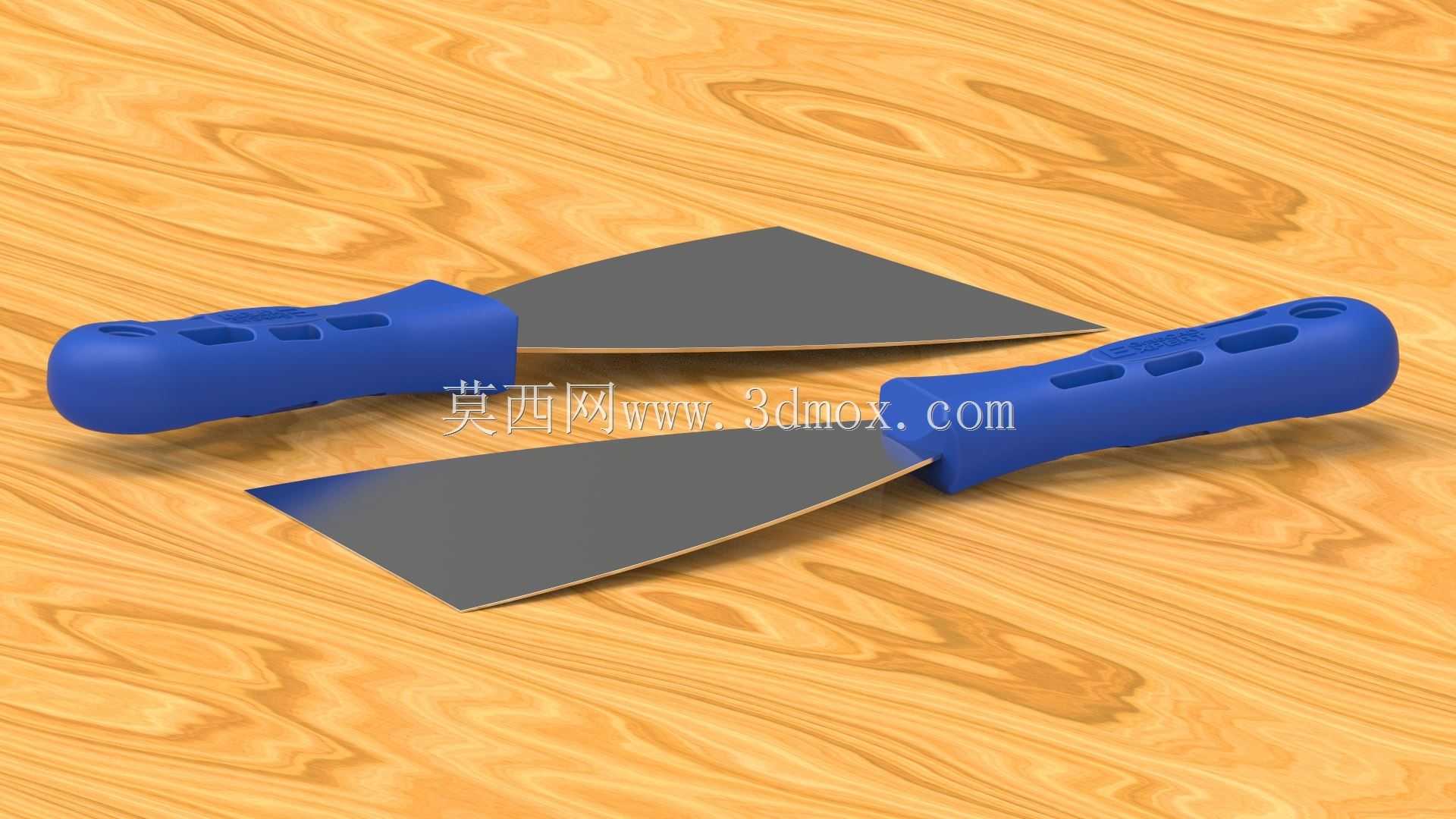

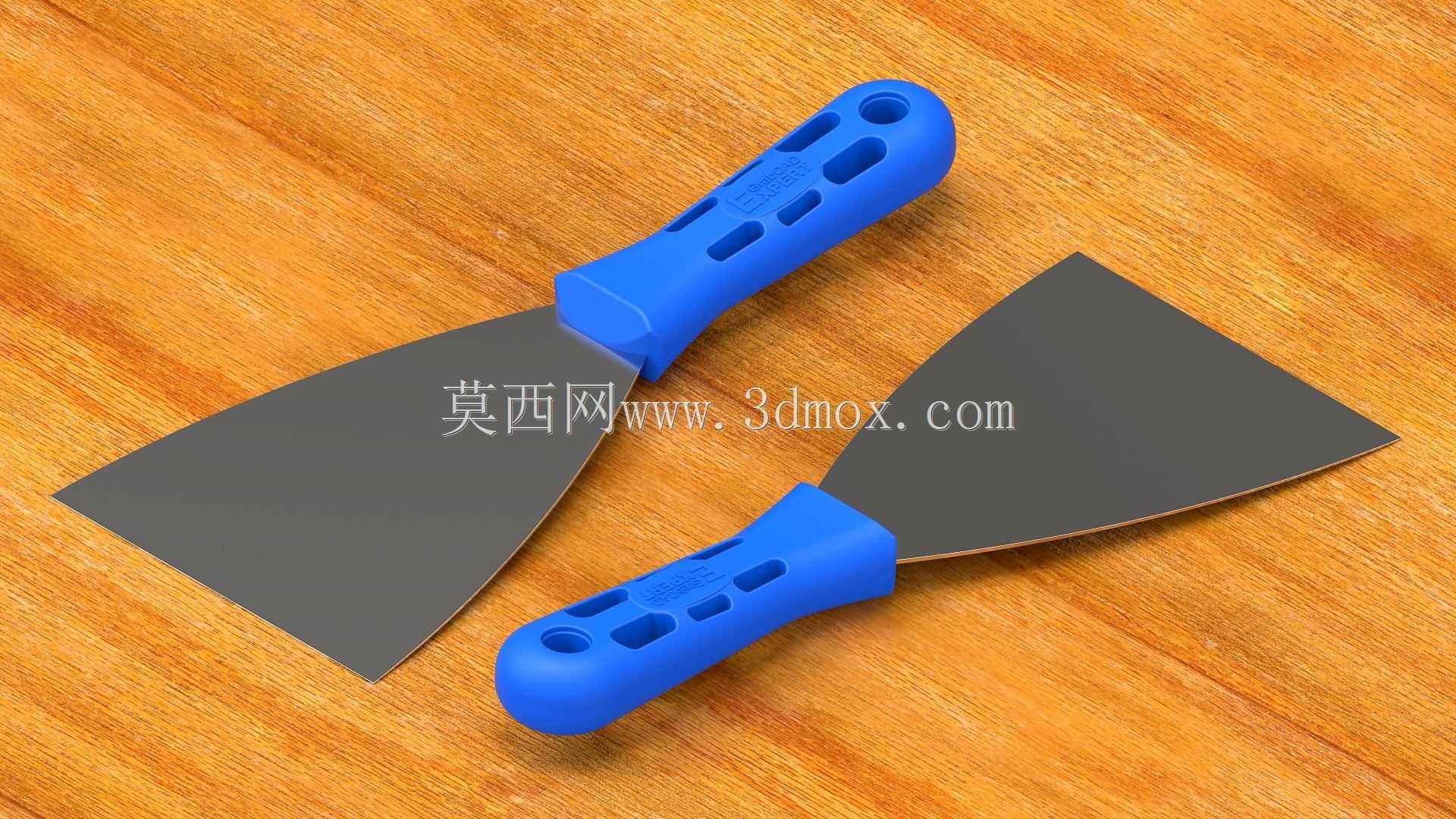

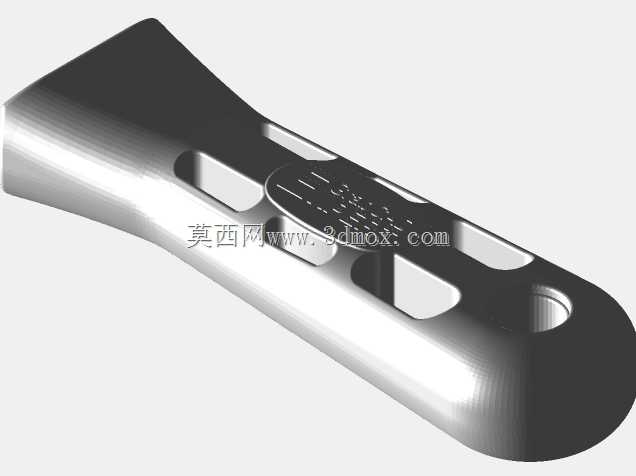

　　不会出现偏斜。逆向建模过程中重点还原了手柄的曲面弧度与防滑孔的位置分布，没有刻意添加拔模斜度特征，最大程度还原实物的握持手感与结构强度，金属铲片的刃口角度、厚度过渡都按照实物的测绘尺寸还原，能直接用于同类手动工具的结构参考、改型设计，也可以作为工具类产品渲染展示的基础模型，适配不同的作业场景模拟需求。
