透明波纹结构塑料饮品瓶三维设计

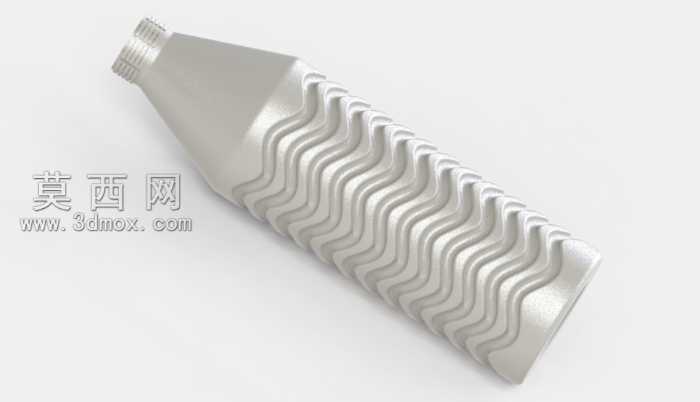

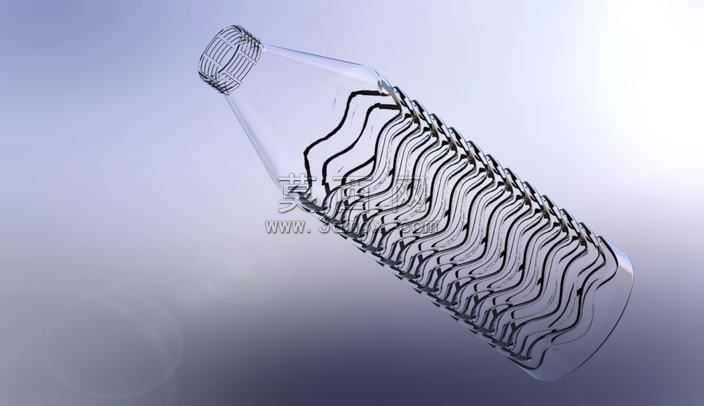

本作品为塑料饮品瓶的三维设计成果，整体建模过程围绕实用功能与视觉表现双重目标展开，在三维建模环节中，设计师首先梳理了塑料瓶的整体比例关系，确定了瓶身、瓶口、瓶底三大核心结构的尺寸参数，瓶口部分严格遵循通用饮品瓶盖的适配标准，预留了标准螺纹衔接结构，保证后续生产环节可直接匹配市面常见的密封瓶盖，无需额外调整结构参数。瓶身部分是本次设计的核心亮点，设计师摒弃了传统光滑瓶身的常规设计，在瓶身中段设置了连续的波浪形凹凸波纹结构，该结构并非单纯的装饰元素，建模阶段就经过了多次力学模拟验证，连续的波纹结构可以大幅提升瓶身的径向抗挤压能力，在同等壁厚的塑料材质条件下，带波纹结构的瓶身抗变形能力比光滑瓶身高出近四成，能够有效降低运输、堆叠过程中瓶体凹陷变形的概率，同时该波纹结构还能提升手持握持时的摩擦力，避免瓶装饮品表面凝露时出现打滑脱手的问题。材质与渲染环节，设计师为瓶体赋予了高透食品级PET材质参数，调整了材质的折射率、透光率与表面粗糙度参数，既还原了透明塑料清透的视觉质感，又通过细微的粗糙度设置避免了瓶身过度反光导致的结构细节丢失，渲染阶段采用了柔和的侧方主光源搭配顶部补光的布光方案，光线穿过透明瓶身时会在波纹结构处形成自然的光影折射效果，清晰凸显出每一段波纹的起伏形态，让整体视觉效果更具层次感与设计感。瓶底部分采用了常见的内凹五瓣式结构设计，建模时精准还原了该结构的加强筋弧度，保证瓶体放置时的稳定性，同时提升瓶底的抗冲击能力，避免灌装、运输过程中瓶底受撞击开裂。整体设计兼顾了结构实用性与外观美观度，所有结构参数都符合塑料吹塑成型的工艺要求，不存在脱模死角或者壁厚不均的问题，既可以直接用于后续的生产开模参考，也可作为饮品包装设计的可视化展示素材使用，渲染输出的效果图能够清晰呈现瓶体的结构细节与材质质感，满足产品宣传、方案演示等多场景的使用需求。
