金属框架木质储物橱柜结构设计方案

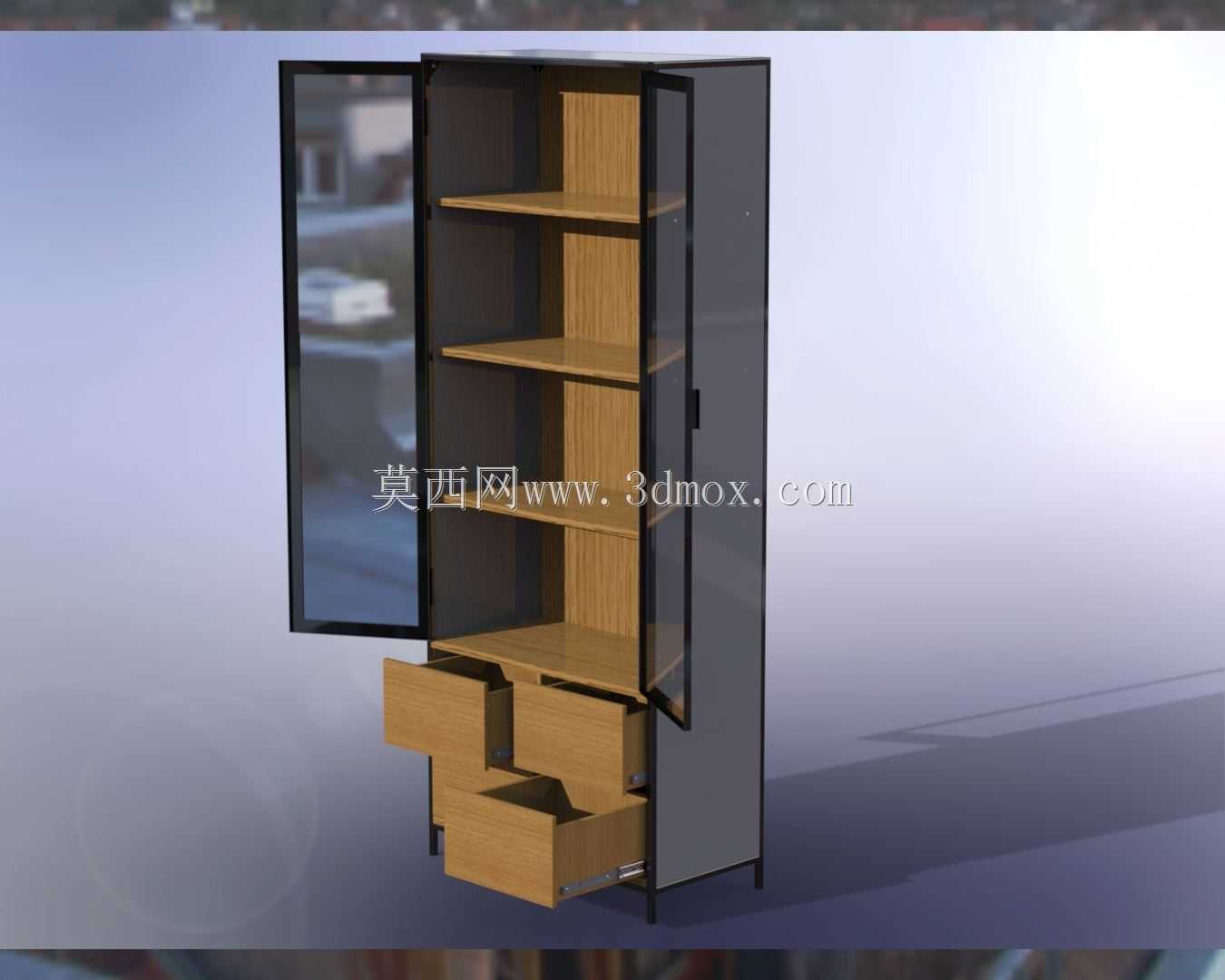

　　这款金属与木材组合的柜体，主要面向家居餐厨空间、小型工作室储物区、商用展示收纳场景使用，可作为餐边储物高柜、文件资料收纳柜、展品陈列柜落地安装，适配多数常规层高的室内空间，安装时需预留单侧柜门完全开启的操作空间，避免与周边墙体、固定家具产生开合干涉。从结构设计逻辑来看，整体采用外框金属型材做承重骨架，内部搭配实木或人造板材做搁板、抽屉与柜门基材，金属框架承担整体竖向载荷与侧向抗扭强度，木质构件则承担储物分隔、外观饰面的作用，两种材料的连接节点采用隐藏式角码与预埋螺母配合，既保证连接强度，又避免外露连接件破坏外观整体性。柜体的功能分区做了明确划分，上部区域可根据储物需求调整活动搁板的安装高度，适配不同高度的物品存放，

　　下部设置两个独立抽拉式抽屉，用于存放零散小物件，柜门部分可根据使用场景选择全封闭木质门或者通透玻璃门，玻璃门款可兼顾展示功能，适合存放需要直观查找的物品或陈列展品。从安装边界来看，柜体整体为落地式结构，底部设置可调高度的支撑脚，可适配地面存在微小高度差的安装场景，安装时需保证背部与墙面预留不小于20mm的通风间隙，避免木质构件长期贴墙受潮变形，单扇平开门的开启角度可达110度，满足大件物品取放的操作空间需求，推拉门款则无需预留侧向开启空间，适合狭窄过道旁的安装场景。设计过程中针对不同构件的受力特性做了差异化处理，金属框架的型材壁厚经过载荷校核，满载荷状态下搁板的最大挠度控制在允许范围内，不会出现长期使用变形下垂的问题，

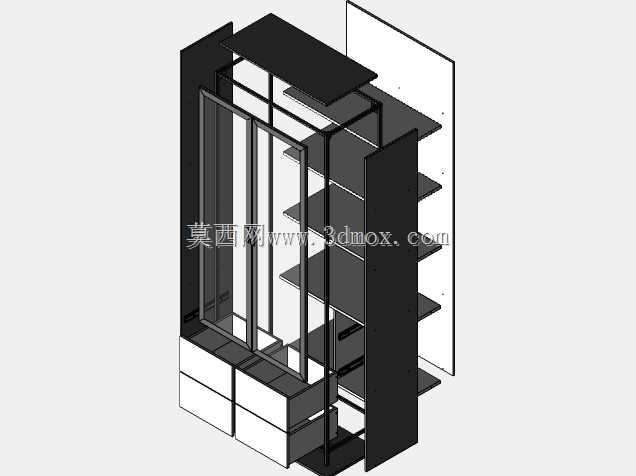

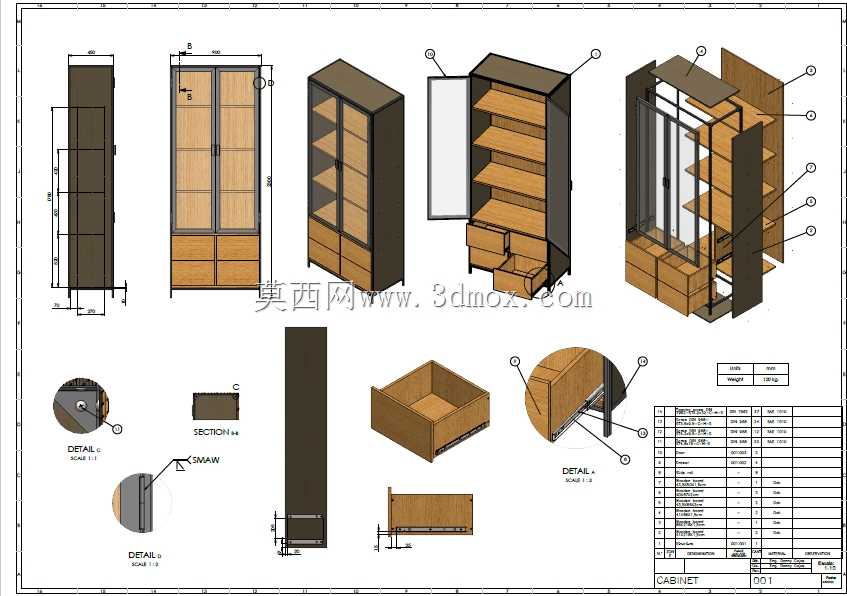

　　木质构件的边缘做了倒角封边处理，既提升使用安全性，也能降低板材边缘受潮膨胀的概率，抽屉部分采用三节静音滑轨，抽拉行程可完全拉出，方便取用抽屉最内侧的物品，柜门铰链采用可调节结构，安装后可微调柜门的上下、前后间隙，保证长期使用后门缝均匀一致，不会出现开关卡滞的问题。图纸中包含了整体装配关系、各部件的拆分结构、关键连接节点的放大详图，以及各构件的尺寸标注与公差要求，可直接用于生产下料、组装指导，也可作为同类型金属木构组合柜体的设计参考模板，针对不同使用场景的尺寸调整需求，可在原有框架结构基础上调整整体高度、宽度参数，内部搁板、抽屉的数量与排布也可根据实际储物需求做灵活调整，不需要重新校核整体框架的受力结构，大幅缩短同类型产品的设计迭代周期。
