九叶式家用电风扇扇叶结构设计

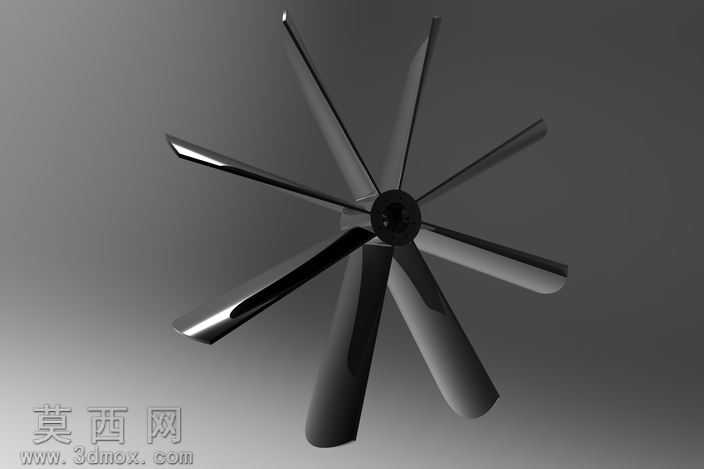

本作品为九叶片结构的电风扇扇叶三维设计，建模阶段采用Autodesk Inventor完成全参数化构建，首先以中心轮毂为基准定位，先绘制轮毂的回转截面，通过回转命令生成带中心安装孔的轮毂基体，中心孔预留与电机输出轴匹配的卡位结构，保证装配时的同轴度与传动稳定性。叶片部分采用曲面建模思路，先绘制各叶片的翼型截面轮廓，沿叶根到叶梢的径向路径设置渐变的截面扭转角，通过放样命令生成单张叶片的基础曲面，再对叶片前缘做圆角过渡处理，后缘做薄化收边，既降低叶片旋转时的风阻，也减少气流切割产生的紊流噪音。完成单张叶片建模后，以轮毂中心轴为阵列基准，做360度环形阵列生成九片均匀分布的叶片，阵列时严格控制每片叶片的角度公差，保证整体动平衡性能，避免高速旋转时出现偏心抖动。材质设计上，整体赋予高光亮面硬质塑料材质，模拟ABS工程塑料的质感，调整材质的反射率与粗糙度参数，还原注塑成型后扇叶表面的光滑质感，轮毂部分做稍深的哑光黑材质区分，突出结构层次。渲染阶段采用三点布光方案，主光源从斜上方打亮叶片的受光面，勾勒出叶片的曲面扭转形态，辅助光源补亮暗部避免死黑，背景采用中性深灰色突出主体，渲染出的效果图清晰展现了叶片从叶根到叶梢的厚度渐变、曲面弧度变化，以及整体结构的对称美感。设计过程中充分考虑家用风扇的送风需求，九叶结构相比传统三叶、五叶结构，能够切割出更细碎的气流，送出的风感更柔和自然，同时叶片的翼型弧度经过反复调整，在保证送风量的前提下降低旋转阻力，兼顾送风效率与静音表现，整体结构无多余冗余设计，所有曲面均做顺滑过渡处理，既符合注塑生产的工艺要求，也保证了旋转时的气动性能。
