半自动截齿棒灌装进杯作业设备结构

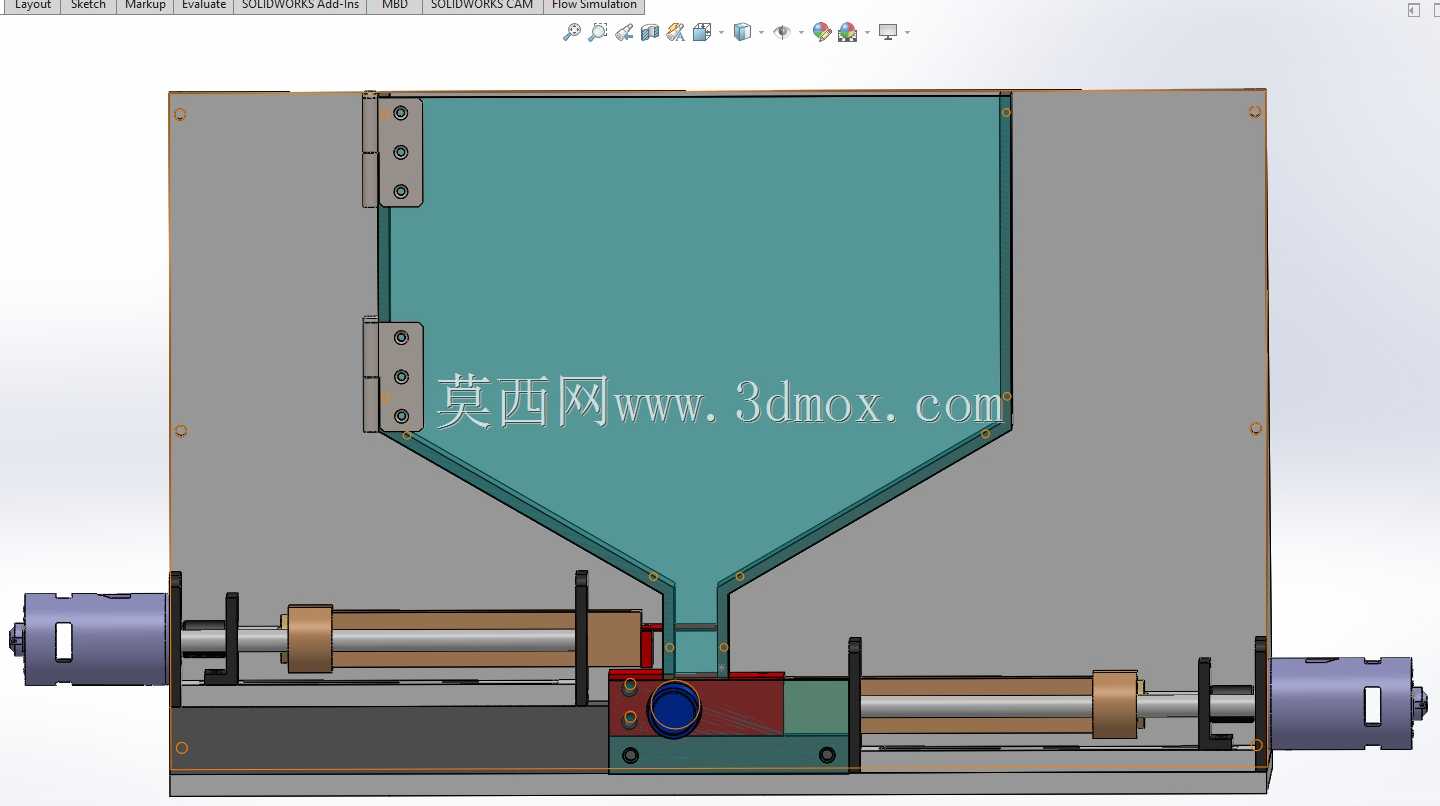

　　在矿山截齿加工的小件装配工序里，截齿棒与截齿杯的装填作业长期依赖人工逐件摆放，不仅装填效率受人员操作熟练度影响波动极大，还容易出现棒料放置偏斜、装填深度不一致的问题，直接影响后续焊接工序的成品合格率，这款半自动灌装设备正是针对这一工位的痛点开发，专门适配小批量多批次的截齿生产场景。设备整体采用立式安装板作为承载基准，所有执行元件都集成在单块安装立板上，安装时只需将立板底部固定在工位台架上即可完成主体定位，不需要额外搭建复杂的机架结构，整体占用的台架安装面宽度不超过七百毫米，纵深方向预留四百毫米操作空间即可满足人员上下料的操作需求，适配多数小型机加工车间的现有工位布局。料斗部分采用倾斜式溜槽设计，内壁做了顺滑过渡处理，

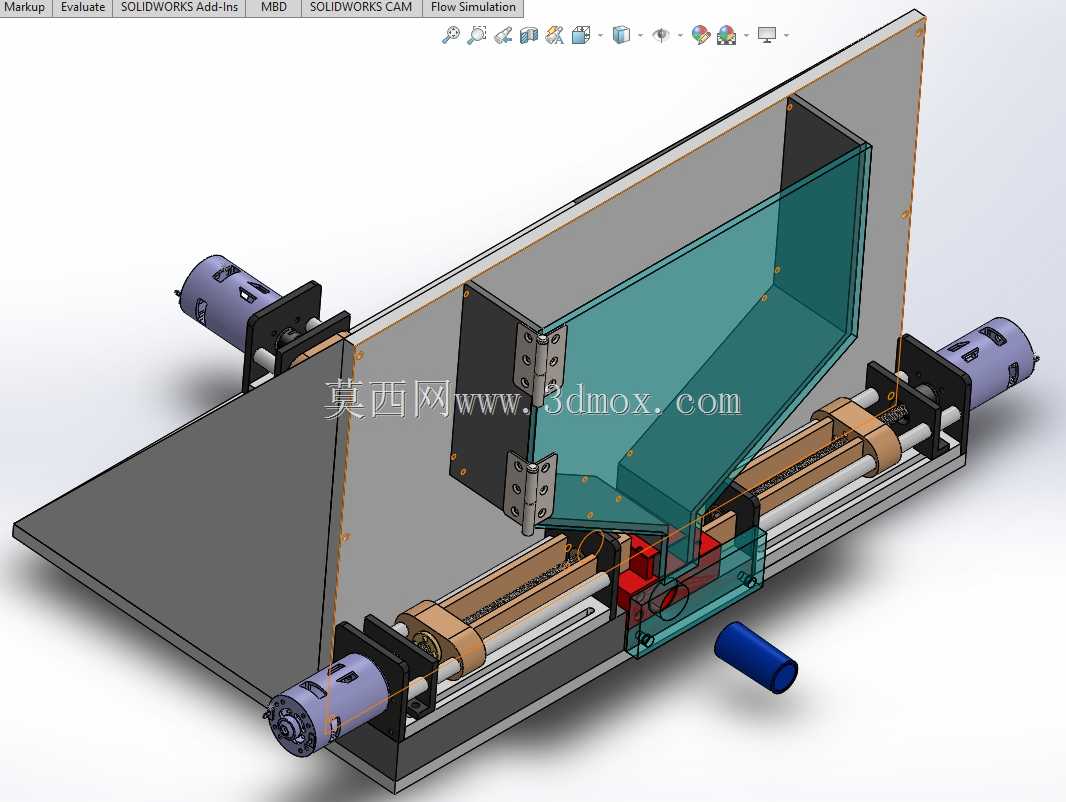

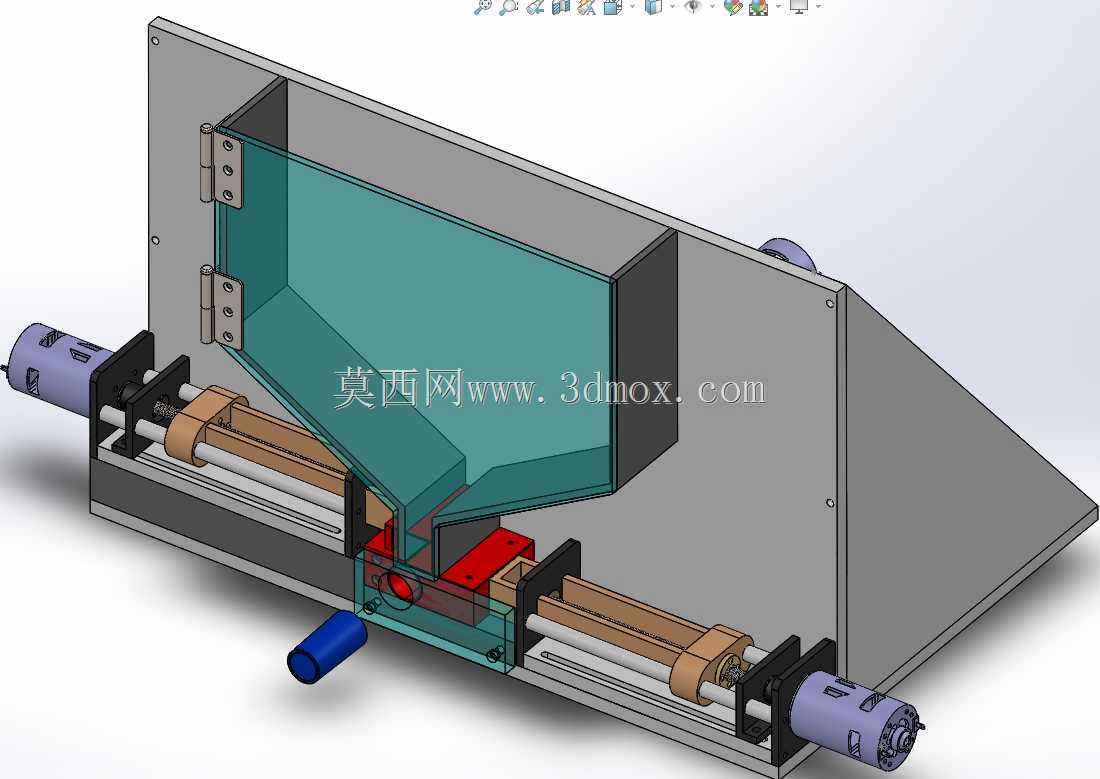

　　截齿棒倒入料斗后会依靠自重沿溜槽有序滑落到待料位置，不会出现棒料堆叠卡滞的问题，料斗的出料口宽度刚好匹配单根截齿棒的直径，每次只允许一根棒料进入推送轨道，从结构上避免了多料卡堵的故障。推送执行部分采用双轴平行导轨作为导向支撑，搭配电动推杆作为动力源，导轨的行程刚好匹配截齿杯的装填深度，推送过程中推块始终保持水平直线运动，不会出现偏摆蹭伤杯体内壁的情况，推块的端面做了与截齿棒端面匹配的弧形凹槽，接触棒料时不会打滑偏移，保证每一次推送都能将棒料准确送入杯体底部。设备的操作逻辑非常简单，人员只需要将空的截齿杯放置到前端的定位座内，触发启动开关后，设备自动完成单根棒料的落料、推送、复位全流程，不需要人员额外调整参数，定位座采用快换式设计，

　　更换不同规格的截齿杯时只需要更换对应尺寸的定位块即可，不需要调整其他结构参数，适配直径范围在十到三十毫米之间的常规截齿杯生产需求。从结构设计的角度来看，这款设备没有采用复杂的气动回路或者多轴联动结构，所有传动部件都外露在安装板正面，日常维护时只需要定期给导轨加注润滑脂、检查推杆连接螺丝的紧固情况即可，维护门槛极低，适合车间一线操作人员自行完成日常保养，不需要专门的设备维护人员跟进。设备的驱动电机都布置在安装板的侧方位置，接线走线沿安装板背面的线槽排布，正面没有裸露的线缆，不会出现作业过程中线缆剐蹭棒料或者干涉人员操作的问题，定位座的前方预留了足够的取放料空间，人员放置杯体时手部不会接触到运动的推送部件，操作安全性有足够的结构保障。
