便携折叠式户外炭烤烧烤架结构设计

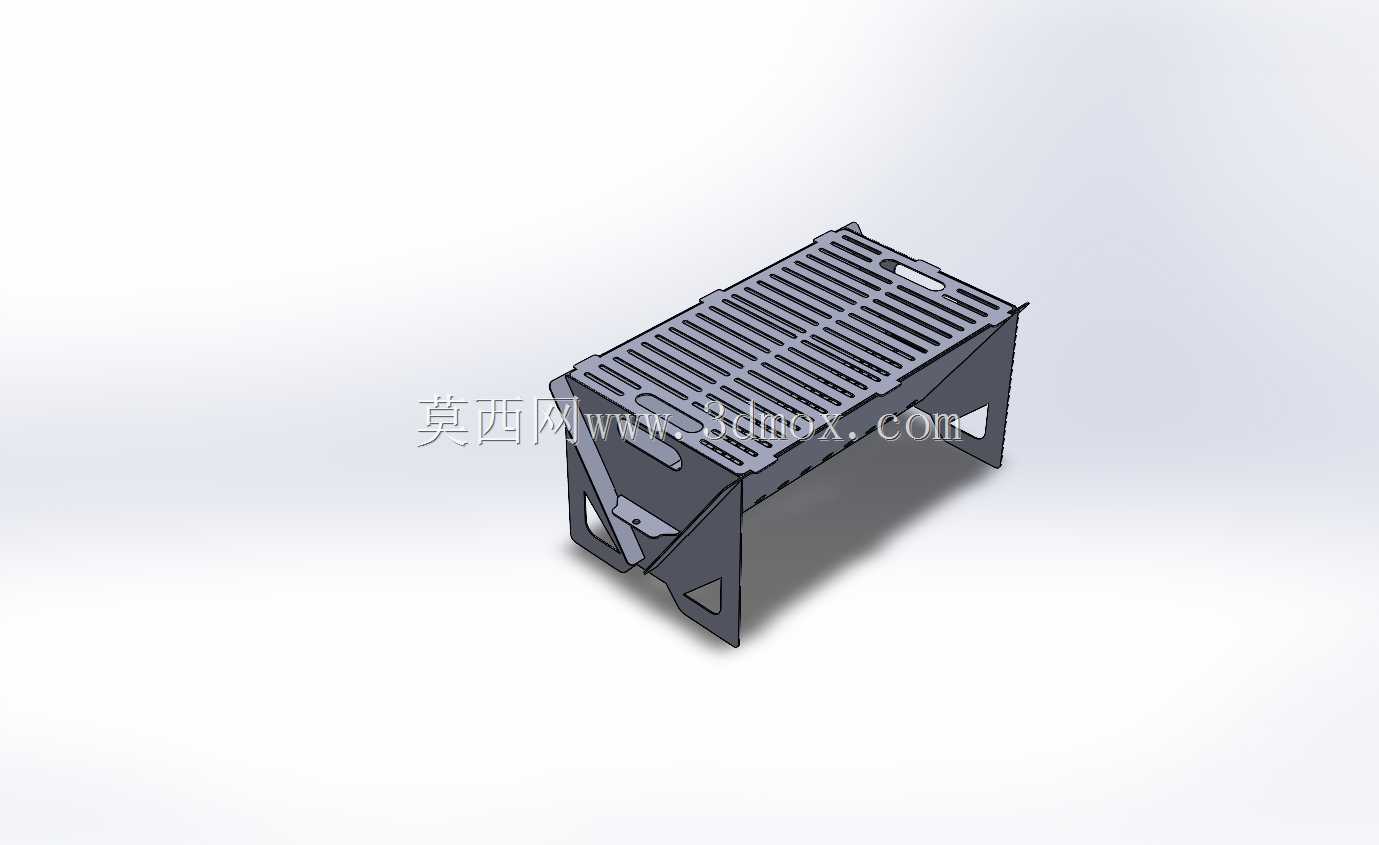

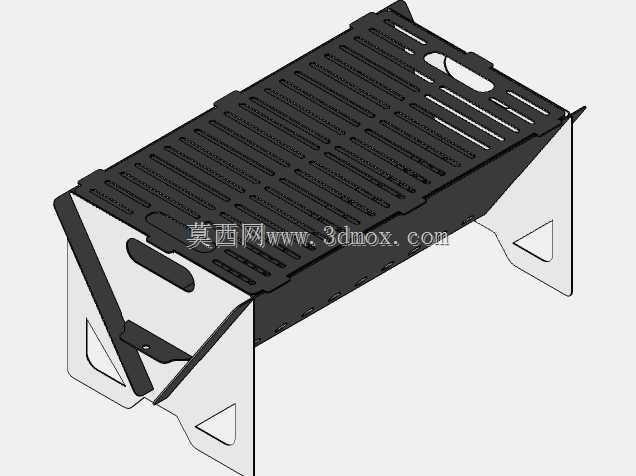

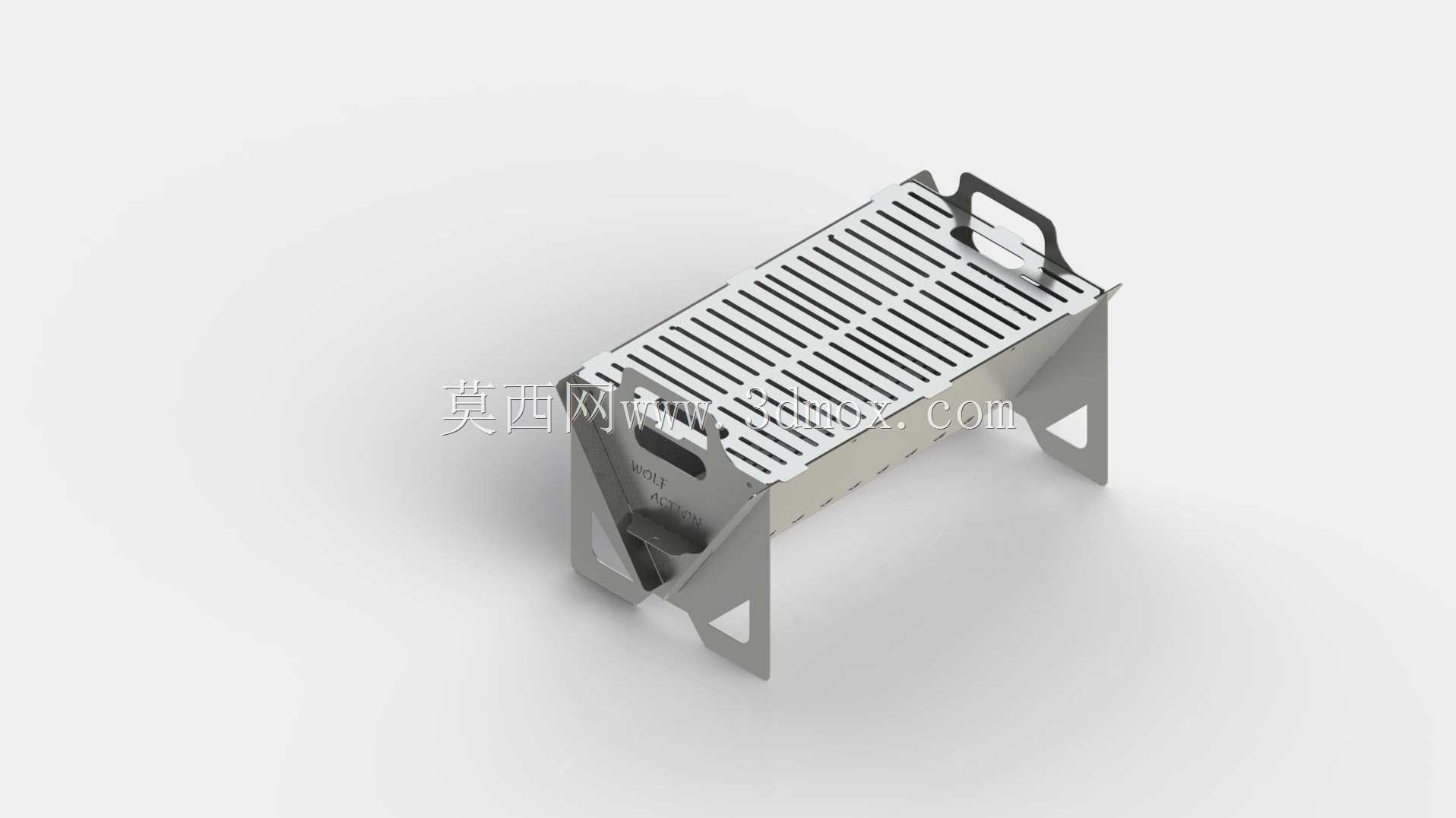

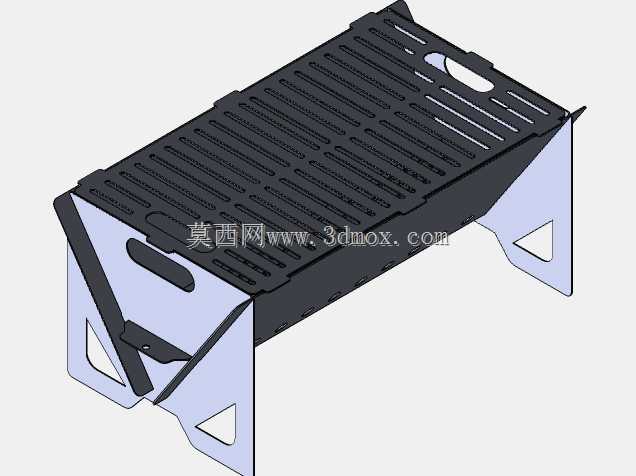

　　这款折叠烧烤架的结构设计完全围绕户外轻量化使用场景展开，整体采用薄钣金冲压成型工艺，所有支撑结构与烤网主体无需额外紧固件，依靠钣金折弯的卡扣结构实现快速展开与锁止，收纳状态下可压合为平板形态，极大压缩运输与携带的占用空间，适配自驾露营、近郊野餐、户外团建等多种无固定炊事设施的使用场景。从功能实现逻辑来看，烤网区域采用等距长条格栅冲孔设计，格栅间隙经过反复校核，既可以保证炭烤过程中热量均匀向上传递，让食材受热充分，又能避免小块食材掉落至下方炭腔，同时格栅的凸起棱边可以减少食材与烤网的接触面积，降低烤制过程中粘黏的概率。两侧的支撑侧板采用三角形稳定结构设计，展开后侧板底部的折边直接与放置平面接触，形成足够的支撑跨度，

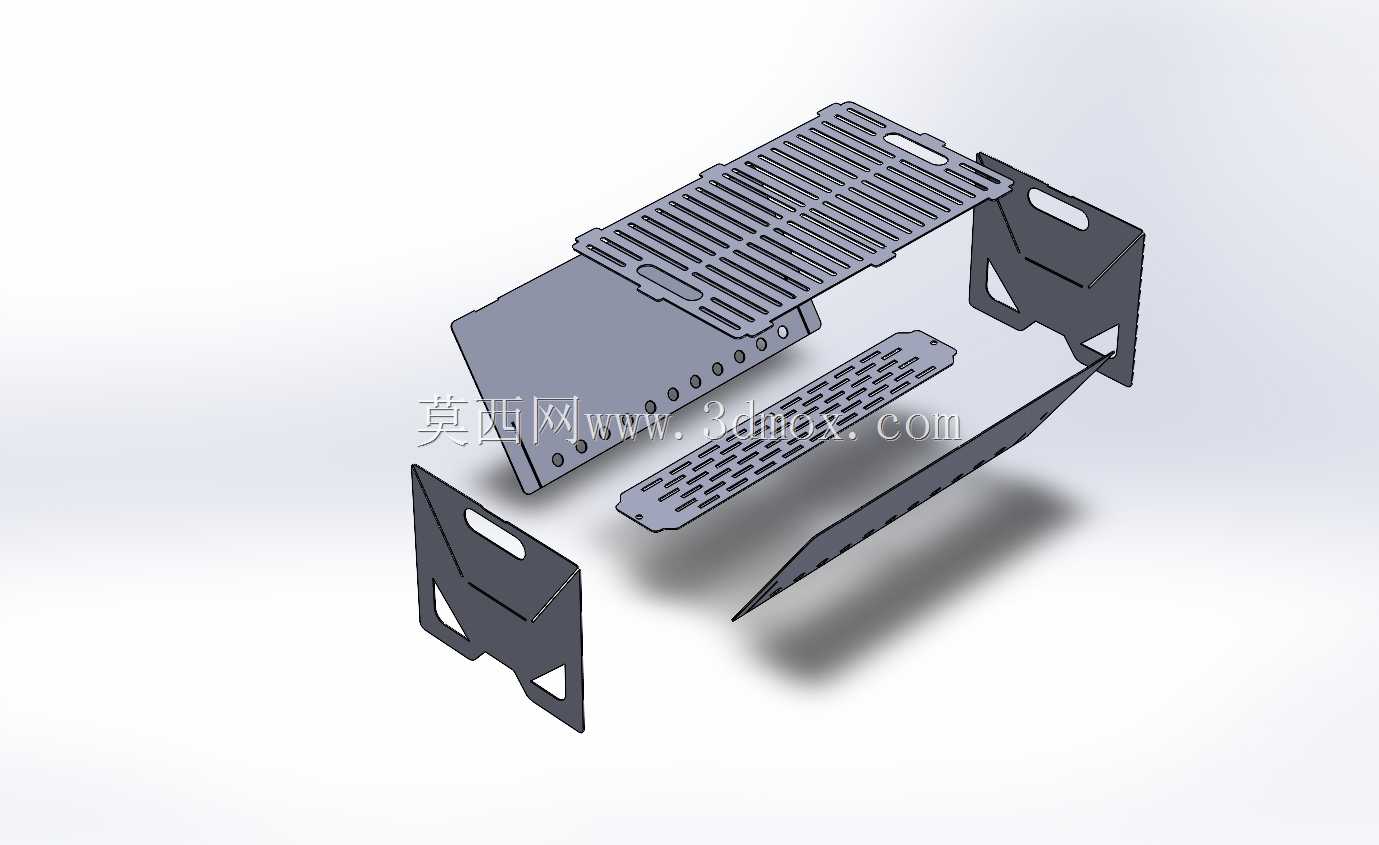

　　即便放置在略有不平整的户外草地、碎石地面，也能保持整体结构的稳定性，不会出现侧翻风险；侧板上预留的三角镂空与长圆形提手孔，一方面可以减轻整体结构重量，另一方面在烤制过程中能形成侧向通风通道，为炭腔内部补充氧气，让木炭燃烧更充分，减少不完全燃烧产生的烟气，同时提手孔可搭配隔热工具实现整体移位，无需等待完全冷却即可调整摆放位置。炭腔与烤网为一体化折弯结构，两侧的斜向支撑折边在展开时卡入侧板的对应卡槽内，无需焊接或螺丝连接，装配过程仅需三步即可完成，拆卸时轻压卡扣即可复位为平板状态，日常使用后的清洁工作也可直接展开为平板进行擦拭，无清洁死角。从安装边界来看，展开后整体高度适配常规坐姿烤制操作，无需额外垫高即可使用，

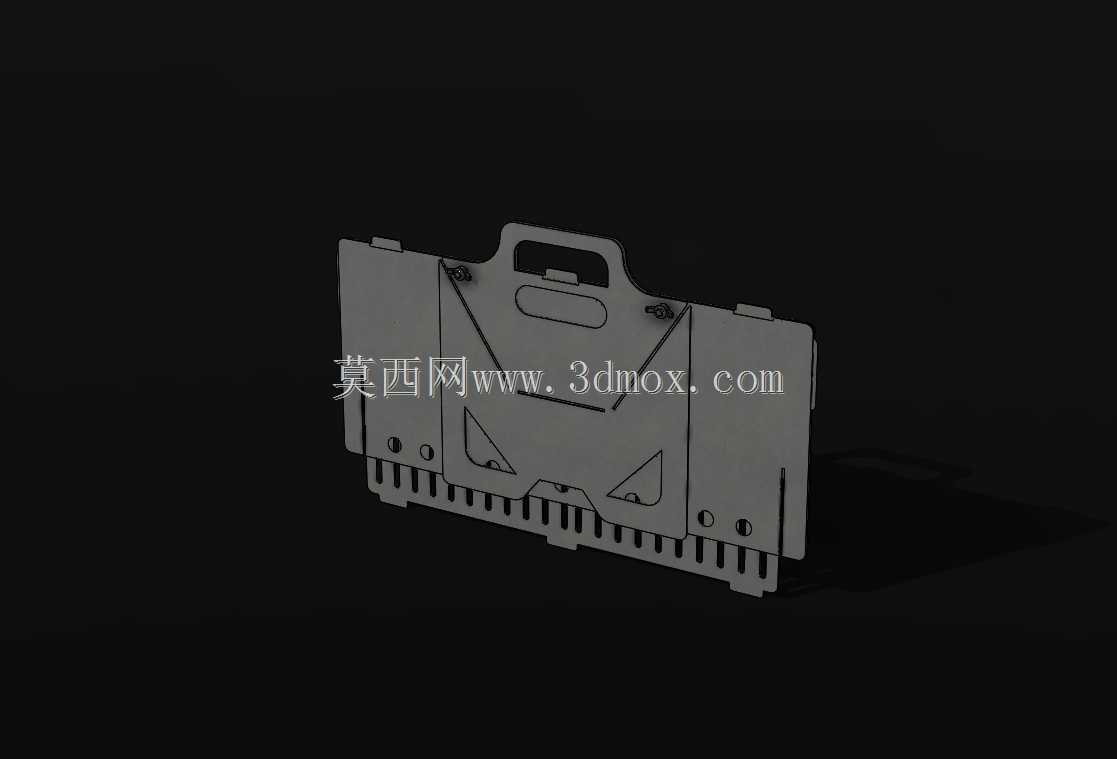

　　烤网的有效烤制面积可同时满足3-5人份的食材烤制需求，收纳后的平板厚度仅为单块钣金的叠加厚度，可轻松放入露营装备箱、车载储物格甚至大号背包内，不会占用过多储物空间。结构设计上充分考虑了钣金加工的工艺性，所有折弯边均预留了合理的折弯半径，避免冲压过程中出现板材开裂问题，所有外露边缘均做了卷边或钝化处理，防止使用过程中划伤手部，支撑结构的受力点均做了局部加强折边，长期承重使用也不会出现钣金变形问题，炭腔底部预留了足够的落灰间隙，燃烧后的炭灰可直接从间隙落下，使用后清理残留炭灰十分便捷。
