立式框架式液压压装设备结构设计

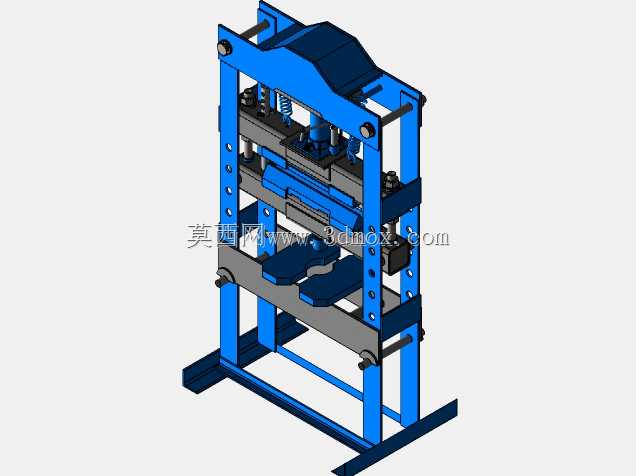

　　该立式框架压装设备主要面向中小型零部件的压装、校形、冲压铆接作业场景，常见于机加工车间的零部件装配工位、五金件小批量冲压工序、维修车间的轴承压装与型材校直环节，可覆盖从几吨到数十吨的常规压合作业载荷需求，适配多品种小批量的柔性生产场景。设备整体采用开式双立柱框架结构，两侧立柱采用加厚型钢焊接后整体去应力处理，立柱表面加工有等距调节孔位，可根据待加工工件的高度快速调整上压头的工作行程下限，无需额外加装垫块即可适配不同高度的工件作业，大幅减少换型调整的辅助时间。上横梁集成液压驱动单元，配套的压头组件加装了导向柱与复位弹簧，可保证压头下行过程中的垂直度偏差控制在合理范围内，避免压装过程中出现偏载导致的工件损伤或设备结构变形。

　　工作台采用可调节式支撑结构，下方配套的滑动托板可沿立柱内侧的导轨前后移动，方便操作人员上下料，同时托板表面加工有标准T型槽，可快速固定不同规格的工装夹具，适配异形工件的装夹需求。设计过程中优先考虑了设备的安装边界，整体底座采用加宽式支撑脚，无需额外浇筑地基即可直接放置在硬化车间地面使用，设备整体宽度控制在常规车间通道可通行的范围内，方便车间内的转场移位。结构受力层面，框架的受力节点均做了加强筋补强处理，液压油缸的安装座采用整体式铸钢件加工，避免长期满载作业出现焊缝开裂的问题；压头与活动横梁之间采用球面连接结构，可自动补偿压装面的平行度误差，降低压装过程中的侧向力对油缸密封件的磨损。设备侧面预留了液压站与电控系统的安装接口，

　　可根据实际使用需求选配不同吨位的油缸，也可加装压力传感器与位移传感器实现压装过程的压力位移曲线监控，满足有压装精度管控要求的零部件装配需求。日常维护层面，所有导向位置均设计了可拆卸式防尘罩，避免车间内的金属切屑、粉尘进入导向面造成磨损，润滑点均集中布置在设备外侧，操作人员无需进入设备框架内部即可完成日常润滑保养作业，降低维护过程的安全风险。
