双工位桁架式码垛输送生产线设计

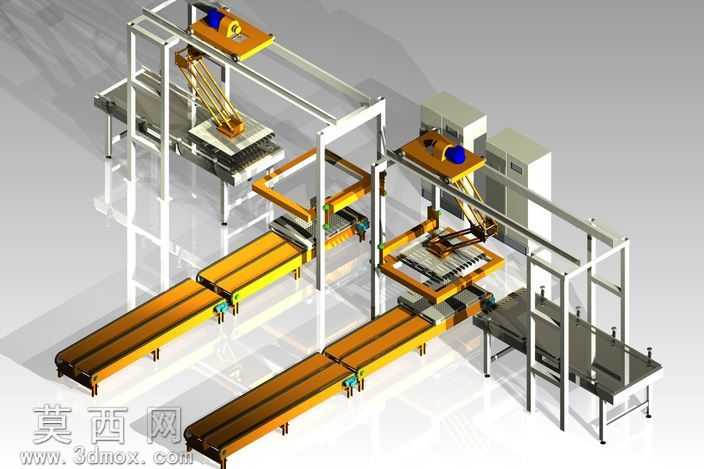

本套三维模型采用自顶向下的参数化建模思路完成整体搭建，首先依据产线产能规划与物料流转逻辑，确定双工位并行作业的整体布局，以两条平行布置的带式输送线作为物料输入载体，匹配两套独立的龙门桁架式码垛执行单元，实现物料的连续输送与同步码垛作业，避免单工位作业的等待空程损耗。建模过程中首先完成铝型材桁架主体的结构搭建，对横梁、立柱的连接节点做了精细化的装配约束还原，准确复现型材拼接的螺栓固定、导向滑轨安装位的结构细节，保证桁架整体的支撑刚度与运动行程匹配设计要求。针对码垛执行末端，模型还原了并联式拾料机构的结构组成，对末端拾料板的导向结构、驱动组件的安装位置做了准确建模，同时配套搭建了物料暂存台、成品输出台的辅助结构，完整还原产线从物料输入、定位拾料、码放堆叠到成品输出的全流程工位衔接。材质渲染阶段，对输送线的辊筒、皮带分别赋予金属哑光与防滑橡胶材质，桁架结构采用工业铝型材的银白磨砂质感，驱动电机、电控柜采用钣金喷塑的浅灰材质，运动组件的导向轴、传动部件赋予亮面金属材质，通过不同材质的区分清晰呈现各功能部件的边界，同时通过光影渲染突出设备的立体结构与装配关系。模型中对各运动部件的运动副做了预留设置，可直接导入运动仿真模块验证桁架的移动行程、末端拾料机构的动作逻辑，校验输送线与码垛工位的对接精度，排查结构干涉问题。整体设计兼顾了产线的作业效率与结构稳定性，双工位的布局可适配不同规格物料的码垛需求，输送线的侧边导向结构可保证物料输送过程中的位置精度，为后续的产线优化、工程出图提供了完整的三维数据支撑，可直接用于方案展示、结构验证与技术交底环节。
