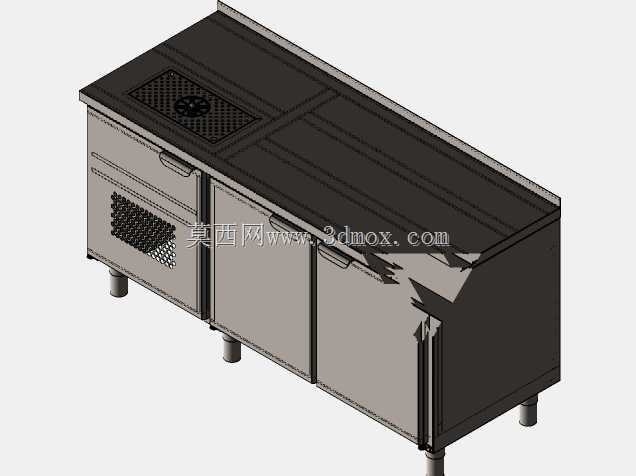

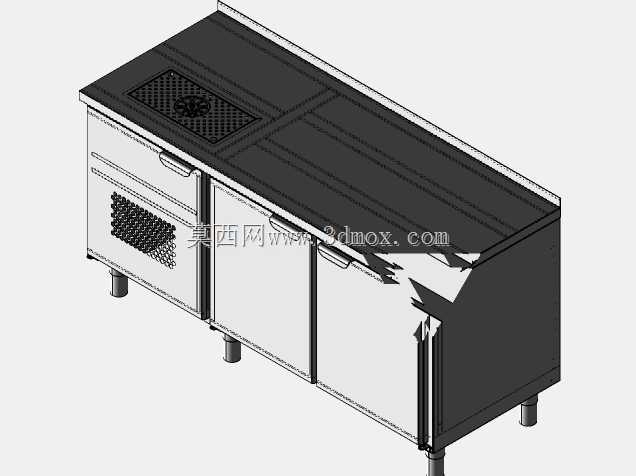

商用无搁板储酒制冷模块结构设计

　　该结构主要面向商用餐饮、酒吧、精酿门店等场景的吧台内嵌或独立摆放需求，核心解决常规储酒设备搁板占用内部有效容积、无法适配整桶啤酒放置的痛点，同时整合制冰单元的安装空间，实现储酒、取冰功能的一体化集成，减少吧台区域多设备零散摆放带来的空间浪费与管线杂乱问题。设计阶段优先考虑内部净空的利用率，取消传统柜体分层搁板的结构形式，底部做整面承重加强处理，柜体底板采用加厚钣金折弯成型，底部预留12mm高度的可调脚安装位，可适配地面存在3mm以内高低差的安装场景，避免柜体放置后出现倾斜、门体开关卡滞的问题。柜体内部预留的整桶放置区，净空尺寸适配市面主流标准扎啤桶的外径与高度，周边预留20mm的操作间隙，方便操作人员更换酒桶时的取放动作，

　　不会出现桶身与柜体内壁刮蹭的情况。制冰机安装区域位于柜体内部后侧，预留对应的进水、排水管线过孔，过孔位置做翻边橡胶护圈处理，避免管线穿装时被钣金锐边割破，同时该区域与储酒区之间做隔断钣金，减少制冰机运行时的冷量散失，也避免制冰产生的冷凝水直接滴落到酒桶表面。门体采用三扇铰链式结构，单扇门宽度控制在450mm以内，开门时所需的外部回转半径不超过500mm，适配吧台前方狭窄的操作空间，不会出现开门时磕碰前方操作人员或吧台座椅的情况；铰链选用承重型阻尼铰链，单扇门承重可达15kg，可适配加厚保温门板的安装需求，关门时带有阻尼缓冲效果，避免大力关门产生的震动影响内部制冰机的运行稳定性，也能减少关门噪音对门店营业环境的影响。

　　柜体整体外壳采用冷轧钢板折弯焊接成型，拼接焊缝做打磨抛光处理，外表面可适配喷塑、不锈钢覆膜等不同饰面处理需求，满足不同门店的装修风格匹配要求；柜体侧边预留与相邻吧台模块连接的螺栓安装孔，可实现多组模块的并排拼接安装，拼接后缝隙控制在1mm以内，保证整体外观的平整性。在结构强度校核阶段，针对底板承重区域做了1.5倍额定载荷的仿真验证，满载酒桶与制冰机重量的情况下，底板最大变形量不超过0.8mm，不会出现长期使用后底板凹陷、门体错位的问题；柜体背部预留散热通风栅格，通风面积满足制冰机运行时的散热需求，避免内部积热导致制冷效率下降、能耗升高的问题。门体内侧预留密封胶条安装槽，胶条采用磁吸式结构，关门后可实现柜体内部的密封保温，减少冷量流失，胶条为可拆卸式设计，后期维护更换时无需拆解门体结构，直接抠出旧胶条压入新胶条即可完成更换，降低后期运维的操作难度。
