楼道座椅式无障碍爬升转运设备结构

　　老旧多层住宅、社区养老驿站、康复护理楼以及未配置垂直电梯的公共建筑，经常面临垂直通行能力不足的问题。行动迟缓的老年人、下肢功能受限者或术后康复人员，在连续踏步段上独立行走风险较高，陪护人员徒手搀扶也容易因重心失控产生跌倒隐患。座椅式楼道爬升设备正是针对这类窄空间、长梯段、低改造量场景形成的辅助通行方案，设备沿楼梯侧墙或踏步边缘布置轨道，乘坐位随轨道曲线平稳移动，把原本需要步行完成的楼层转换过程变为坐姿输送。

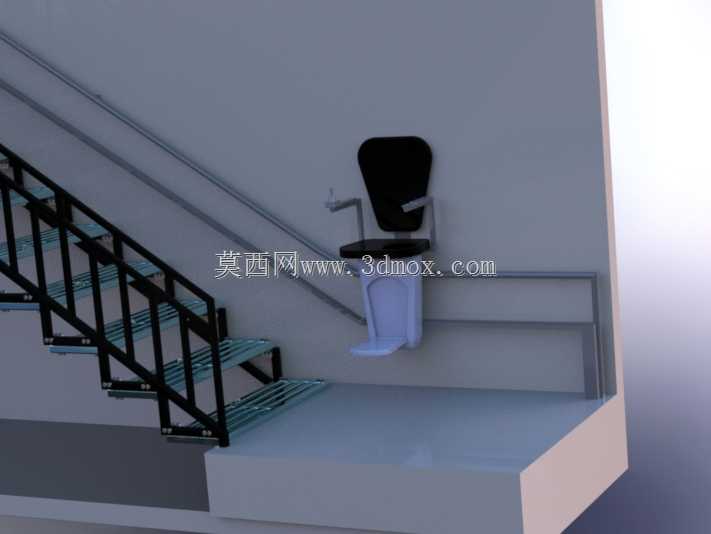

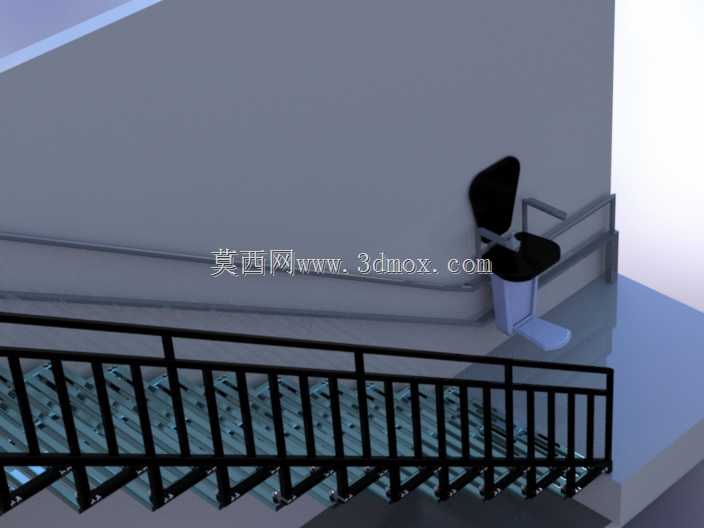

　　从使用流程看，设备在停靠层位时座椅、扶手与脚踏处于可接近状态，使用者转身坐稳后放下扶手和脚踏，操纵点动控制元件使载椅沿轨道启动。轨道并非简单直杆，而是需要跟随楼梯坡度、转弯半径和层间平台走向进行空间拟合；在直跑段，导轨保持与踏步坡度一致的倾斜方向，在平台转折处则通过曲线段完成方向过渡。载椅本体在运动过程中需要持续维持座椅面接近水平，避免人体随轨道倾角产生前倾或后仰，因此支撑结构、铰接关系和随动导向件都要围绕姿态保持来布置。

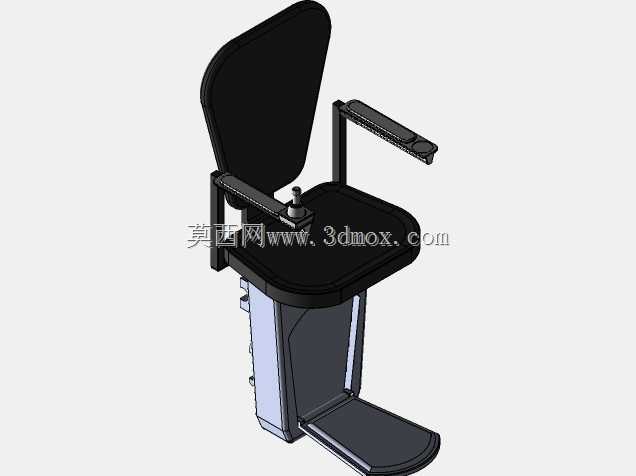

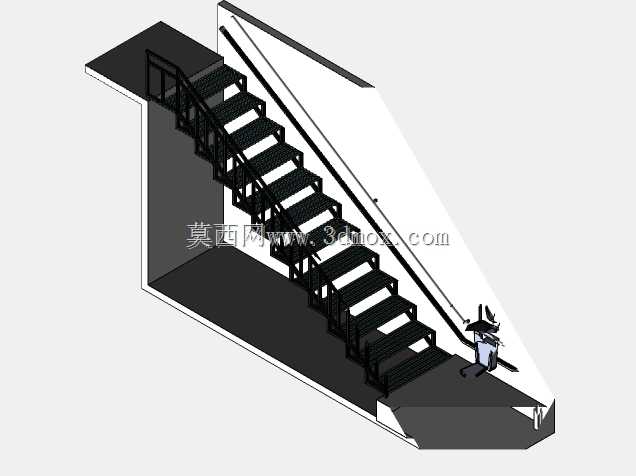

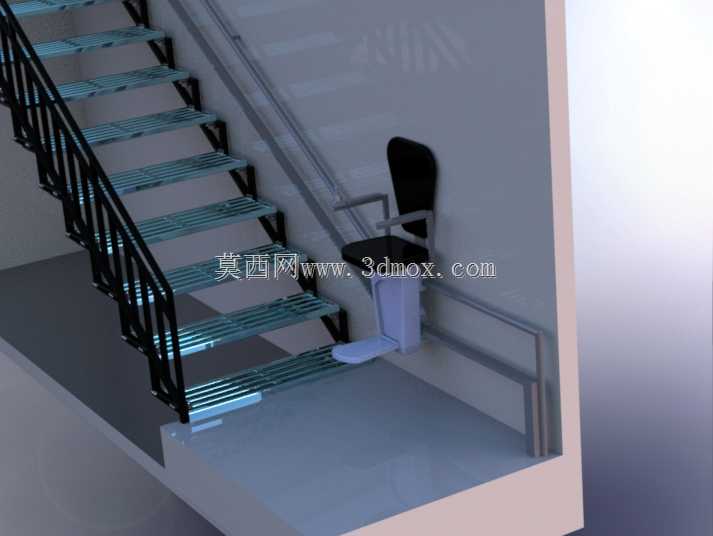

　　结构建模时，首先要把楼梯建筑边界作为装配骨架。踏步宽度、踢面高度、梯段净宽、扶手高度、平台深度以及墙面障碍物位置，都会影响轨道中心线。轨道不能过度侵占疏散通道，也要保证座椅与墙、栏杆、台阶边缘之间留有安全间隙。载椅的脚踏位于低位，靠近踏步前缘区域，设计时需控制其最低点与踏步面的距离，既不能在运行中摩擦台阶，也不能因间隙过大导致脚部失稳。座椅靠背、坐垫和侧扶手构成人体约束区域，扶手末端应便于抓握，操纵按钮位置应满足坐姿人员单手操作，同时避免误触。

　　驱动与承载部分通常沿轨道布置，机架承担座椅、人体和传动件的复合载荷。直段运行时，载荷主要表现为沿轨道方向的牵引阻力和垂直于座椅支撑面的重力分量；曲线段通过时，导向轮、弯轨和机架还会承受侧向分力。三维设计中需要把导轨型材、连接支座、墙固点或踏步固定点、滚轮组、齿条或牵引构件、座椅回转机构、折叠机构以及安全护板逐一装配校核。尤其在层间平台位置，轨道支架不能只考虑静态固定，还要检查检修空间、螺栓操作空间以及与原有楼梯栏杆的干涉关系。

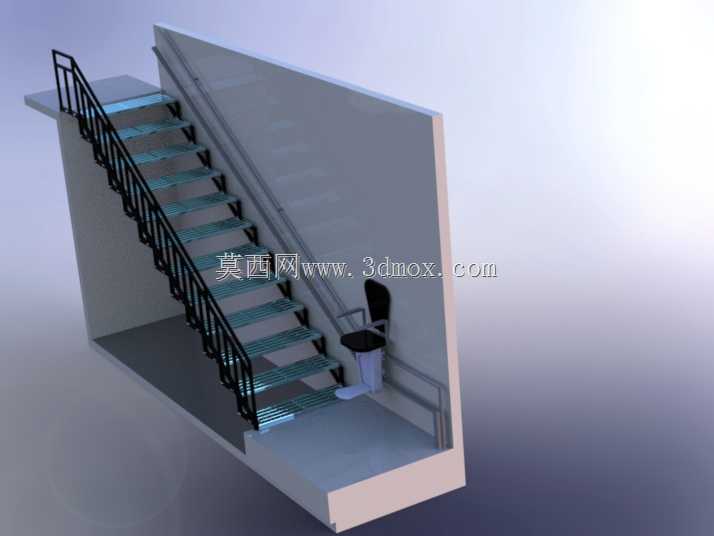

　　设备外形尺寸并非按单一产品定值处理，而是随楼梯测绘数据变化。直梯段的轨道长度由楼层高差和坡度决定，曲线轨道则受平台宽度和转弯角度影响；座椅宽度需兼顾人体乘坐与楼道净宽，脚踏展开后向前下方伸出，靠背高度应提供躯干支撑，扶手宽度则要限制在通道允许范围内。安装边界上，墙面固定方式适用于侧墙承载能力充足的建筑，踏步固定方式适用于墙面管线复杂或墙材较弱的现场；无论采用哪种方式，都应避开电气线路、给排水管和消防设施，并在模型中保留维护拆装余量。

　　功能设计上，该类设备强调低速、稳停、可折叠和遇险即止。座椅在不使用时可减少对楼道的占用，脚踏和扶手的运动轨迹要避免夹入手指或衣物；运行路径上若遇到障碍物，承载机构应能停止或回撤。机械结构层面还要考虑停电后的人工处置、轨道接缝平顺性、滚轮磨损补偿、座椅锁紧定位以及长期载荷下的变形控制。对于建模人员而言，不能只把作品看成一把沿斜轨移动的椅子，而应把建筑楼梯、人体姿态、驱动传动、导向支撑、安全防护和现场安装作为一个整体系统来协调，才能让三维结构既符合视觉表达，也具备工程落地参考价值。
