商用倒蹬腿部力量训练器械结构

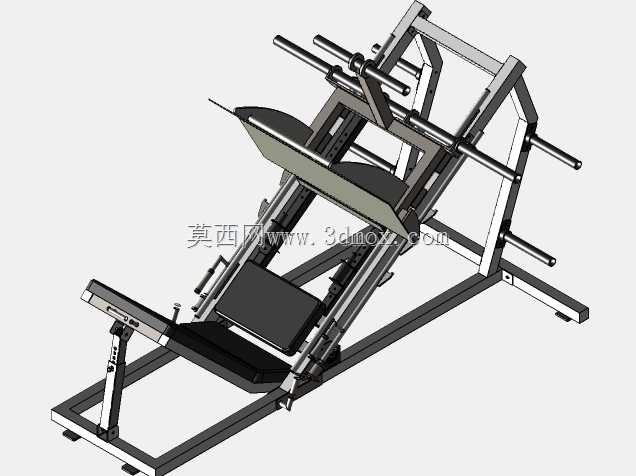

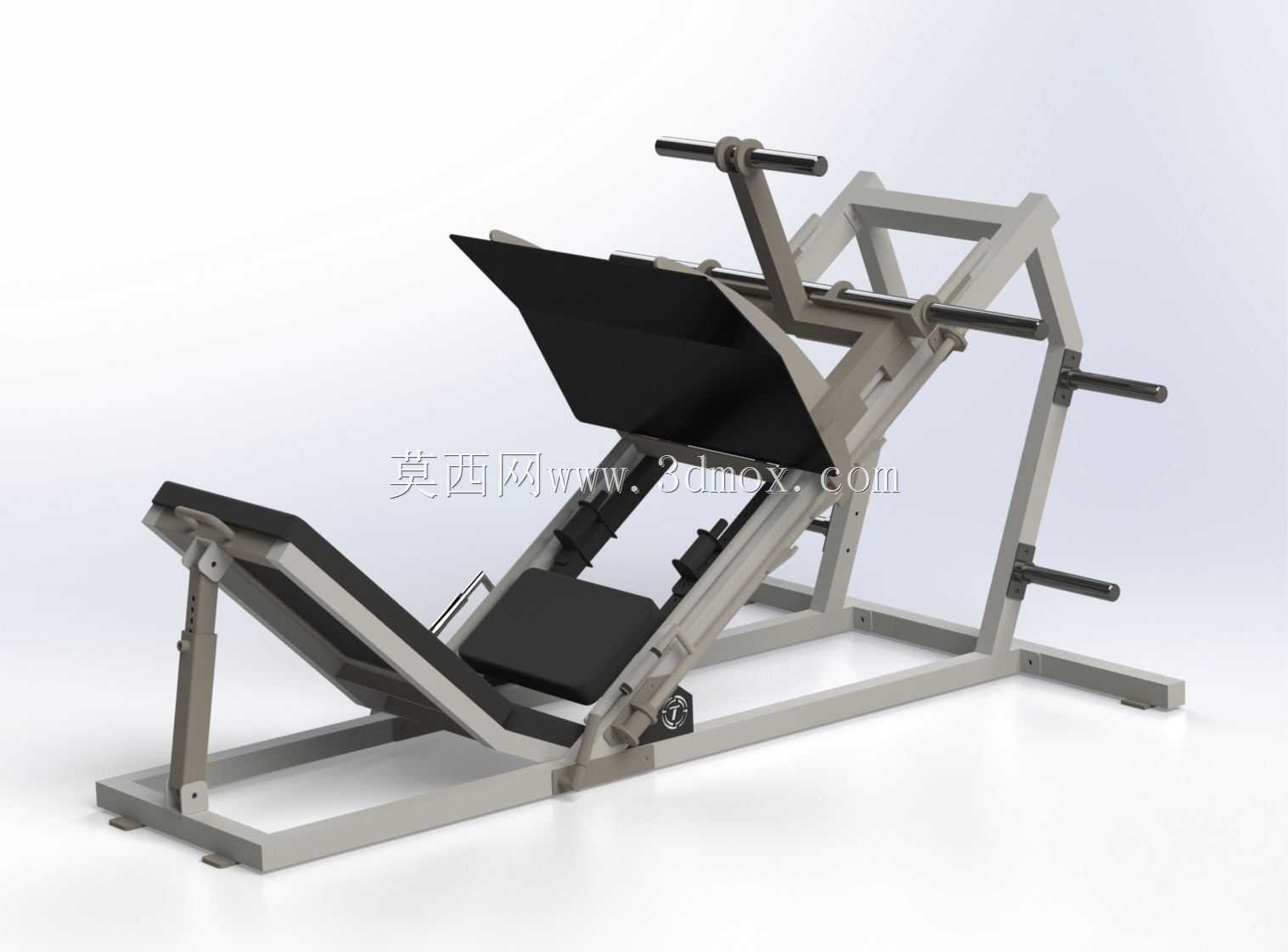

　　该三维结构对应商用健身房中常见的倒蹬式腿部训练器械，也常被称为斜蹲机或45度腿举设备。它的核心使用场景集中在商业健身房、体能训练中心、康复训练室以及企事业单位内部健身区，主要用于股四头肌、臀大肌、腘绳肌和小腿肌群的抗阻训练。与自由杠铃深蹲相比，这类器械把运动轨迹约束在固定斜面上，使用者背部贴靠在斜置靠垫上，双脚蹬住上方踏板，通过髋、膝、踝关节协同伸展完成负重动作，能够在降低脊柱承压的前提下提供较大训练负荷，因此很适合腿部基础力量建设、下肢康复后期负荷训练以及健身新手建立动作模式。

　　从结构组成看，设备主要由底架、斜向主支撑框架、靠背与坐垫组件、滑动承载架、踏板、杠铃片挂杆、导向杆件、限位挡块和防滑调节件构成。底架采用矩形钢管焊接成横向稳定基座，前后支脚向外展开，落地接触点设置可调脚垫，用于补偿地面不平并避免训练时整机晃动。主框架沿约45度方向抬升，既决定踏板的运动斜面，也承担使用者和配重片传递下来的主要载荷。框架后侧伸出多根水平挂杆，用于放置标准杠铃片；挂杆末端保留限位段，防止片体在加载或震动过程中滑脱。

　　踏板部分采用大面积钢板或厚板焊接结构，表面设置防滑纹理和足够的脚部站位宽度，以适应窄站距、宽站距、高位踩、低位踩等不同训练姿态。靠背和坐垫以黑色软垫包覆，软垫内部通常使用高密度发泡材料，外层采用耐磨人造革，底部通过钣金支架与机架连接。靠背角度与斜架方向一致，使人体在负重时背部获得连续支撑；坐垫位置则限制臀部下滑，保证膝关节和髋关节在推荐行程内运动。

　　滑动承载架是动作安全和使用手感的关键。它沿斜架方向布置，承载杠铃片重量并通过滚轮或滑动副与导向构件配合，使踏板在推出和回收过程中保持稳定轨迹。设计时需要重点控制导向间隙，间隙过大会造成侧向摆动和异响，间隙过小则对焊接变形、管材直线度和装配精度提出更高要求。机架上还设置多档机械限位位，使用者可根据腿长、踝关节活动度和训练幅度调整安全停止位置，避免膝关节过度屈曲或踏板回收过深。

　　在建模思路上，这类产品适合先以钢管中心线搭建骨架，确定底架长度、斜架倾角、靠背高度、踏板宽度和挂杆空间位置，再逐步细化焊接节点、连接板、滚轮座、调节销、软垫包覆件和紧固件。框架杆件多采用方管或矩形管，接头处应避免单纯视觉拼接，需体现真实焊接设备中的搭接、贴板或插装关系。踏板支架、坐垫支架和挂杆根部属于高应力区域，结构上应通过加强筋、双面焊接或加宽连接板降低局部应力集中。

　　外形尺寸方面，此类器械通常属于占地较大的商用力量设备，长度方向沿斜架投影展开，宽度方向需保证肩部和双脚站位空间，高度方向由斜架顶端及杠铃片挂杆决定。布置场地时，不能只按底座 footprint 计算面积，还要在踏板前方和器械两侧预留使用者上下、装取杠铃片以及教练保护的空间。后侧挂片区域应留出通行和换片距离，靠背低位处也要避免贴墙，以免坐垫、调节机构或使用者动作受到干涉。地面需平整且具备一定承载能力，多台重型力量器械并列布置时，还应考虑楼板载荷和器械搬运通道。

　　从工程选型角度看，该结构强调稳定性、耐疲劳性和维护便利性。钢管壁厚、焊缝质量、滚轮材料、销轴硬度以及软垫耐磨性，都会直接影响设备在高频商用环境下的寿命。三维设计中还应检查人体动作包络与机架之间的间隙，特别是膝盖在深屈位置、手部拆装配重片位置以及脚跟离开踏板时的空间关系。整体模型不仅呈现了器械外观，也完整表达了固定轨迹腿部训练设备从承载框架、运动导向、负重安装到人体支撑的结构逻辑。
