手动杠杆式按压工装设备三维结构设计

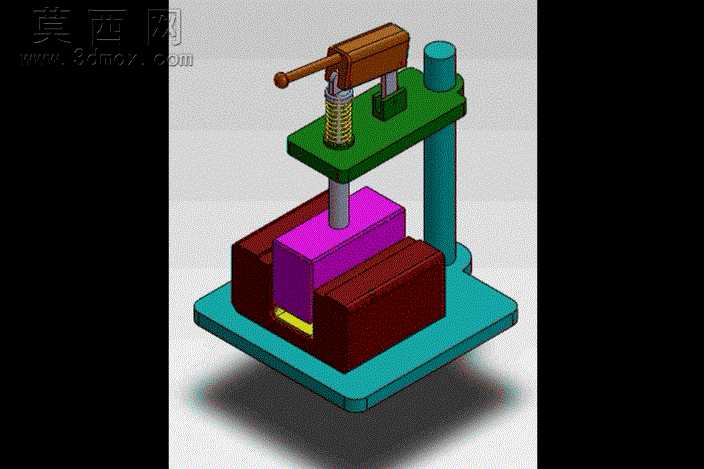

本作品为手动杠杆驱动的按压工装三维设计，整体采用立式双层板支撑结构，通过三维建模软件完成全参数化零件建模与整机装配，所有零件配合公差经过干涉校验，装配关系完全符合实际机械装配逻辑。建模过程中先完成底座平台的轮廓绘制，采用带圆角的矩形平板作为整机承载基础，在底座一侧设置竖直导向立柱，作为上压合平台的升降导向载体，上平台与立柱之间设计滑动配合结构，保证下压过程的运动同轴度。驱动部分采用杠杆式手动压杆结构，压杆与上部固定座通过铰接结构连接，压杆下方设置复位弹簧，弹簧套设在压杆输出轴外侧，可在压下动作完成后驱动压杆自动复位，输出轴下端为平端压头，直接作用于被压工件。工件定位部分采用双侧挡块定位结构，在底座上压头正下方设置两块对称的定位挡块，挡块之间形成矩形定位槽，可对矩形块状工件实现X、Y两个方向的限位，保证压合位置的精准度，定位槽底部设置缓冲垫结构，避免压合过程中工件与底座刚性碰撞。渲染阶段对不同零件赋予差异化材质：底座、立柱、上下平台采用青蓝色喷塑金属材质，模拟工业工装的表面处理效果；压杆、上部固定座采用棕色电木材质，还原手动操作部件的绝缘防滑质感；复位弹簧采用镀锌金属材质，表现弹簧的金属光泽与螺旋结构细节；定位挡块采用暗红色铸铁材质，模拟承载部件的厚重质感；被压工件采用亮紫色工程塑料材质，与工装结构形成明确视觉区分。设计过程中重点优化了杠杆的力臂比例，在保证操作行程合理的前提下放大下压力度，降低手动操作的施力强度，同时对导向立柱的直径、上下平台的厚度进行了刚度校核，避免下压过程中结构出现形变影响压合精度，整体结构简洁实用，无冗余零件，完全满足小批量工件的手动压合作业需求，可直接用于小型零部件的压装、压印、贴合等工序的工装参考。
