可折叠单摩托拖运挂车车架结构

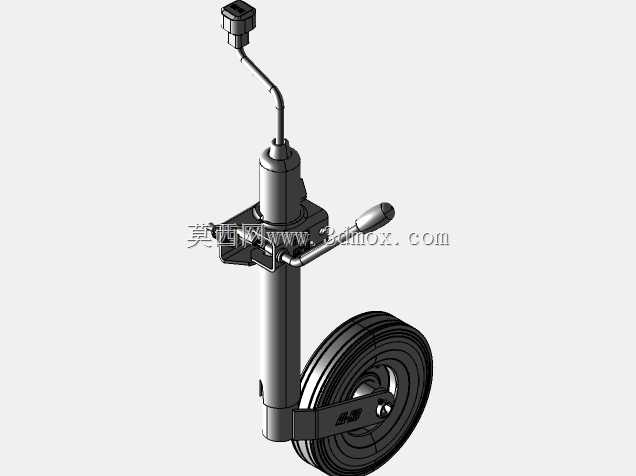

　　该结构面向两轮摩托车短途转运、赛事后勤、户外骑行救援及门店调车等场景，核心作用是在不占用货车货厢空间的前提下，通过乘用车尾部牵引钩完成单台摩托车的公路拖运。整车采用开放式双轮拖挂布局，前部设置标准牵引连接机构，包含牵引球座、安全链挂点、手动支撑千斤顶与转向铰接段，拖挂行驶时牵引座可随主车转向、上下坡产生俯仰与摆角变化，驻车时放下前部支撑腿即可独立直立停放，无需额外倚靠支架。

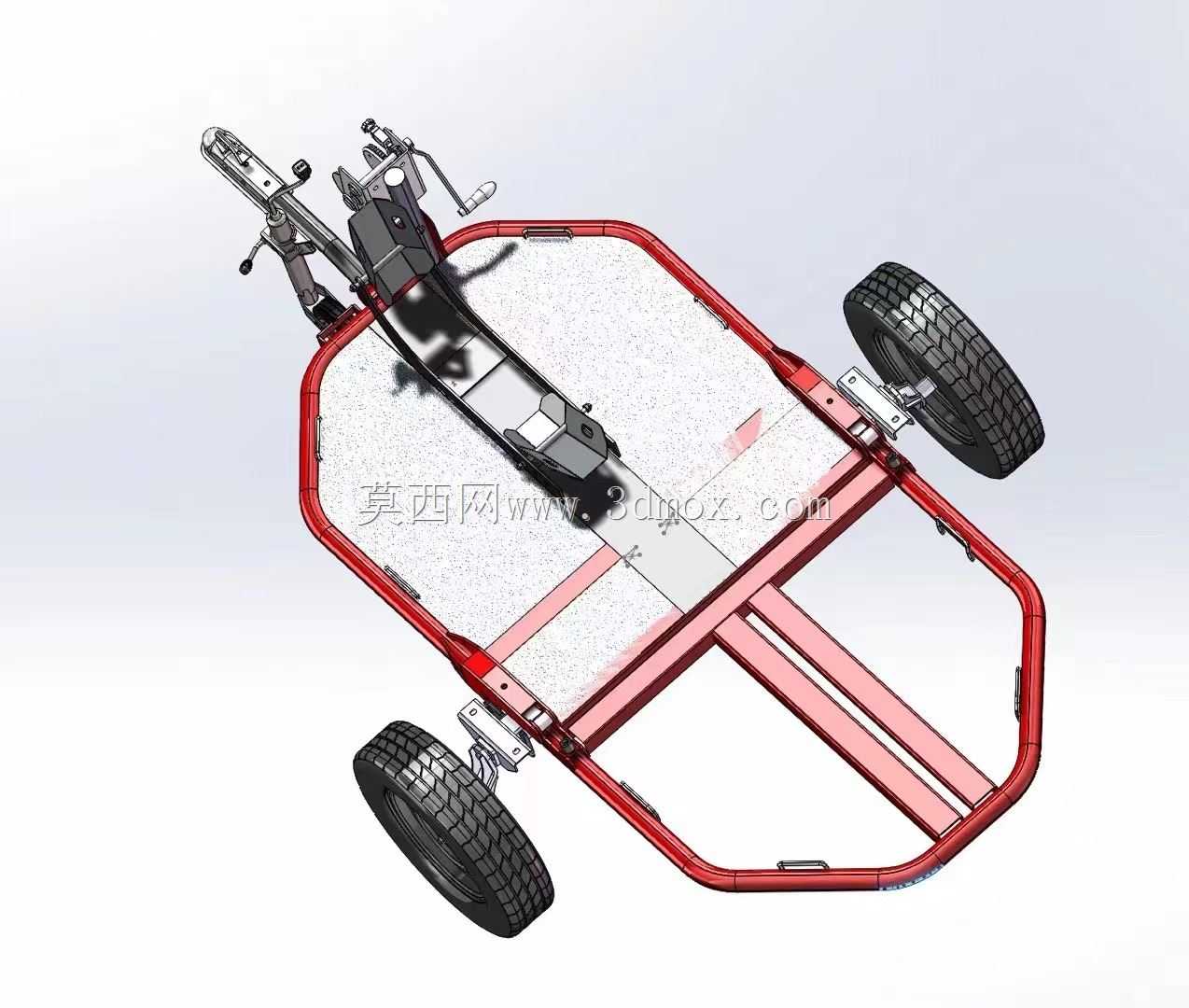

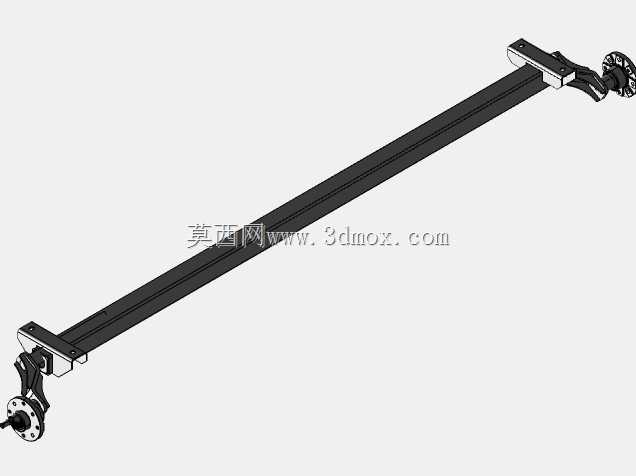

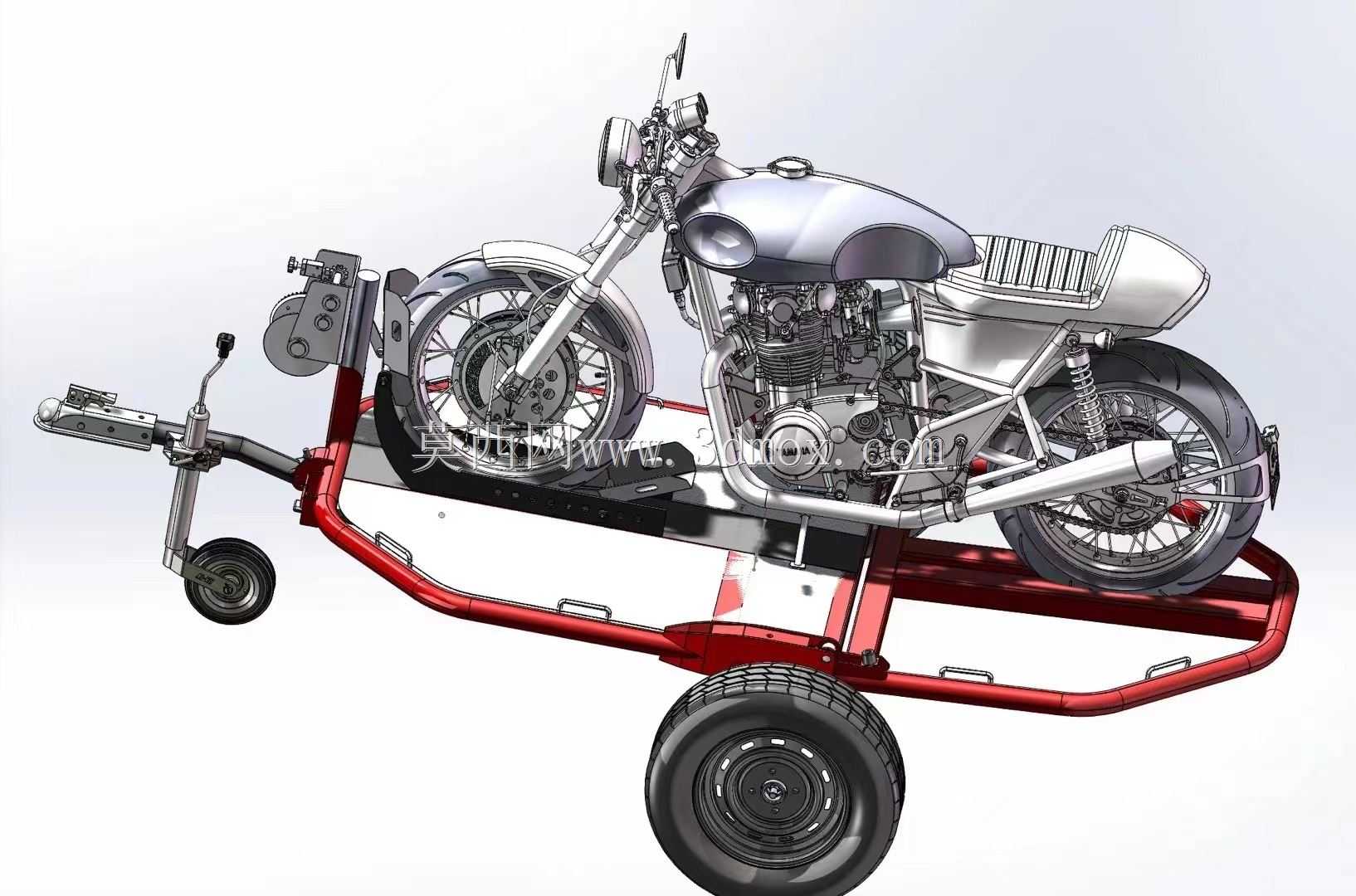

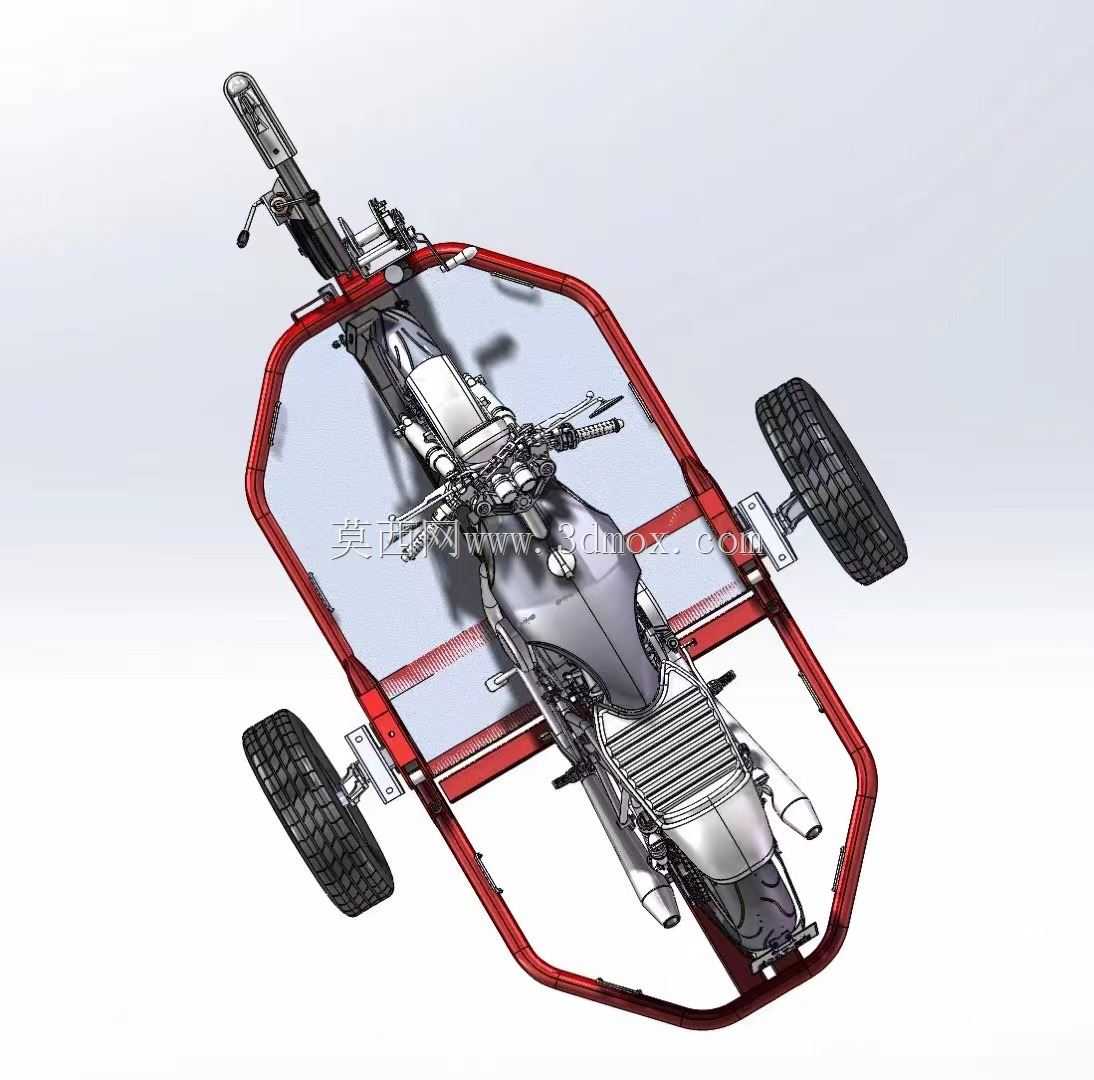

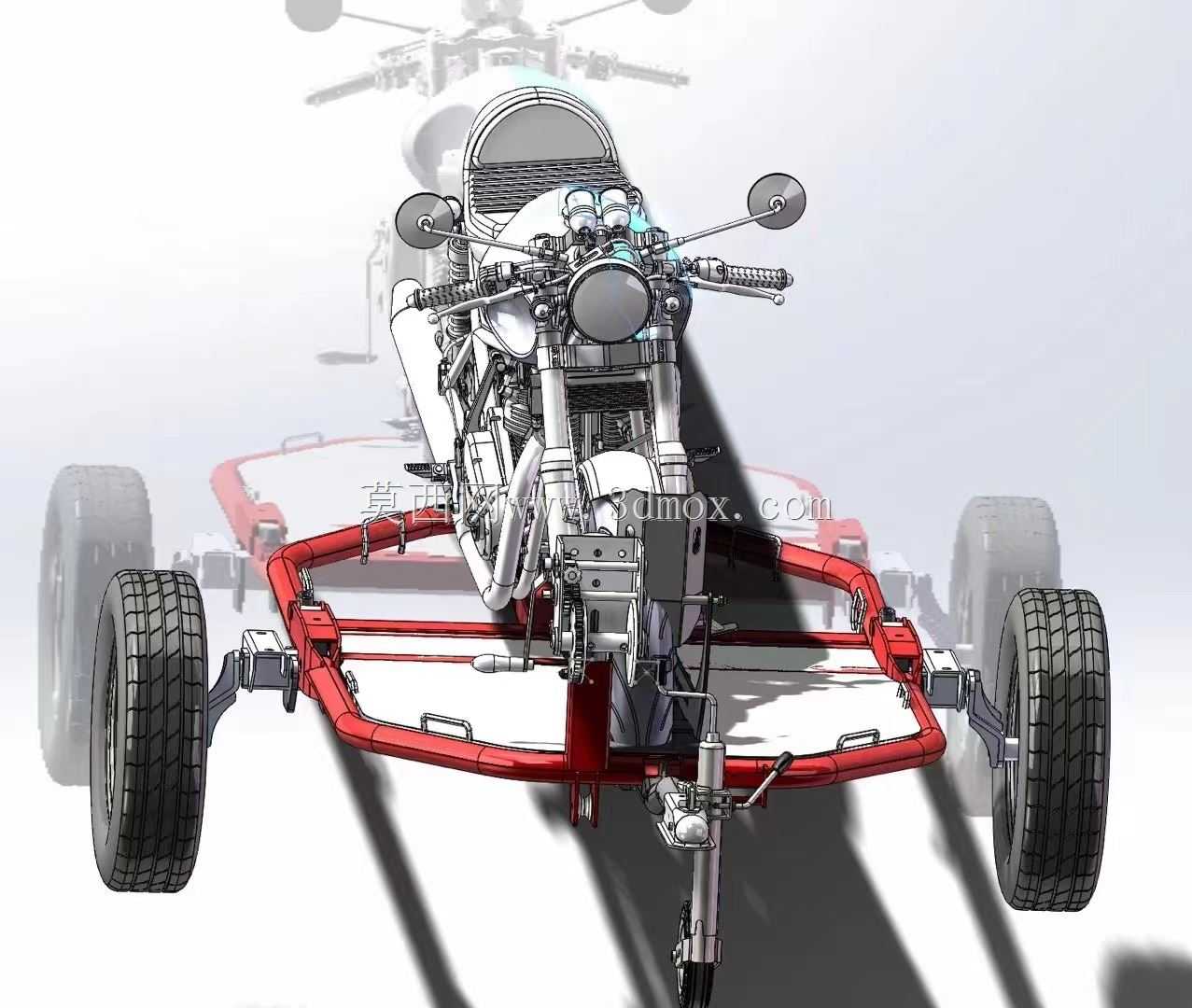

　　车架主体采用圆管弯焊形成的梯形围框结构，两侧弧形护管高出轮胎安装平面，既作为摩托车轮两侧的防护边界，避免拖运过程中车辆侧倾剐蹭，也承担纵向牵引载荷与路面冲击载荷；中部设置纵向导向槽与轮胎限位横梁，摩托车前轮推入后可由槽位约束左右偏移，配合多点绑带挂环完成车体固定，防止运输中窜动。后轮轴两侧采用短悬臂轴座安装充气橡胶轮胎与钢制轮辋，轮距经过加宽设计，拖挂行驶时横向稳定性较好，转弯侧倾风险低；轴座与主车架通过螺栓连接，便于维护更换轮胎或调整轮距。

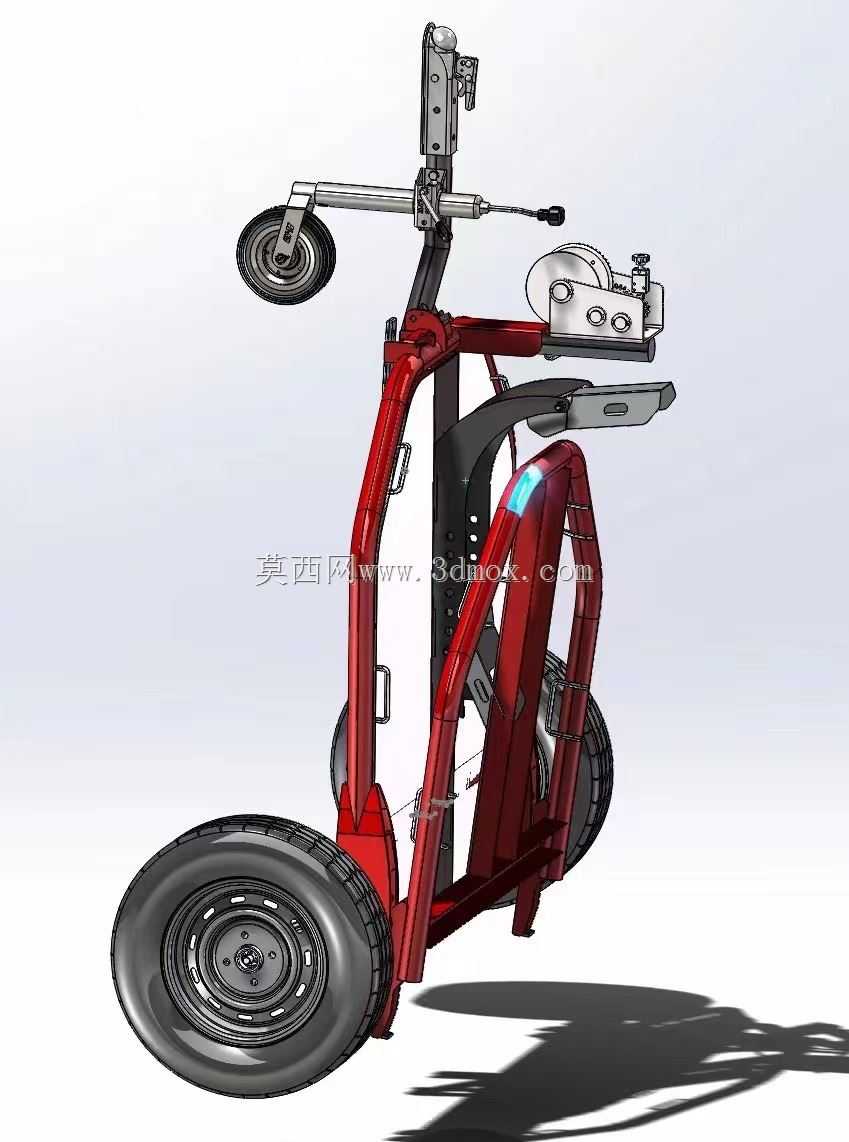

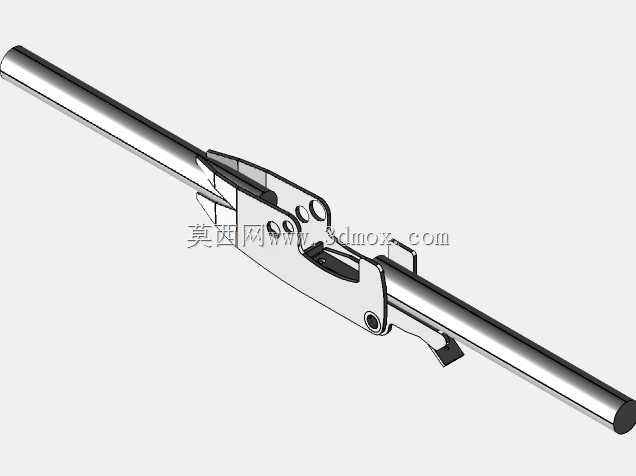

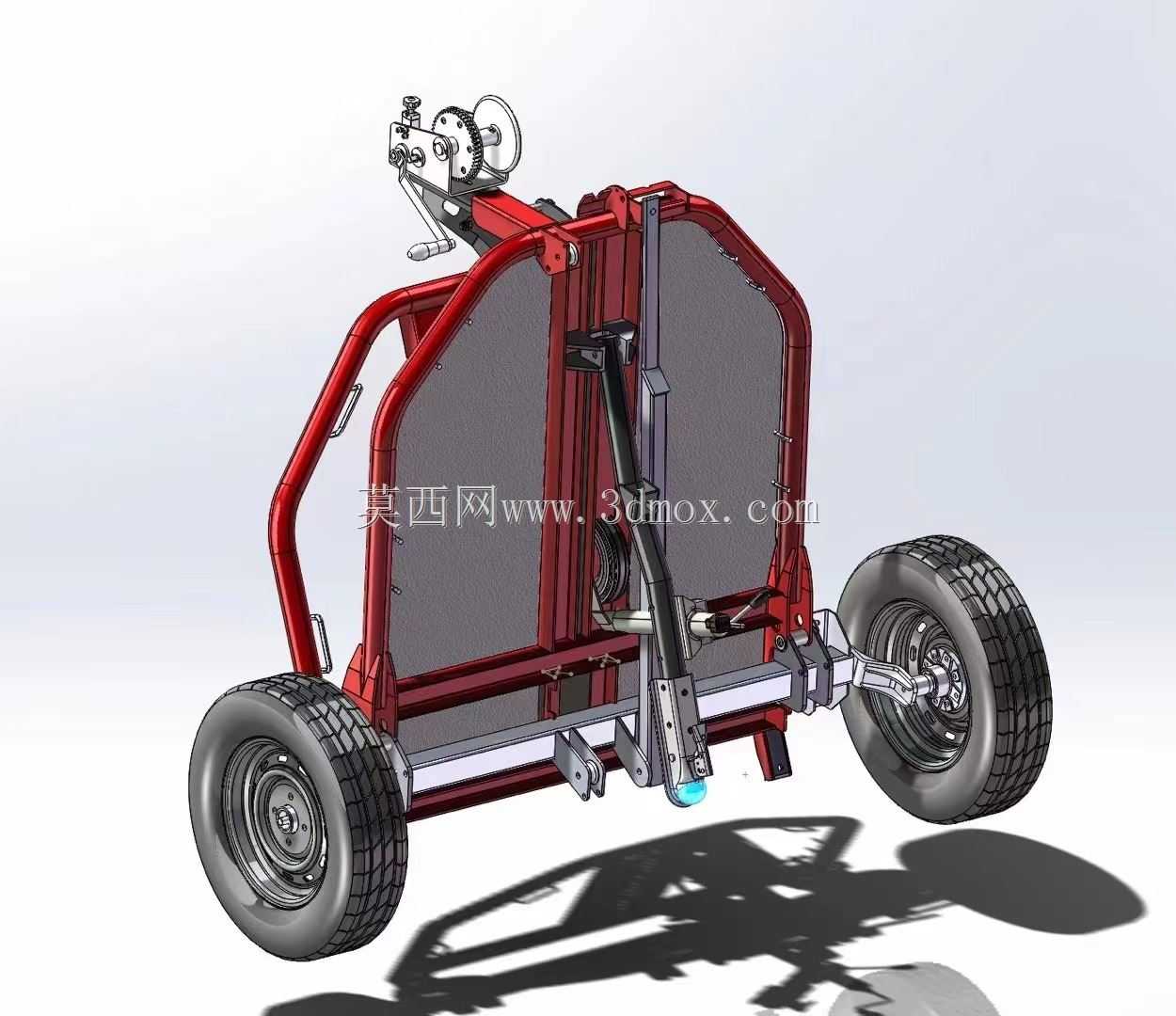

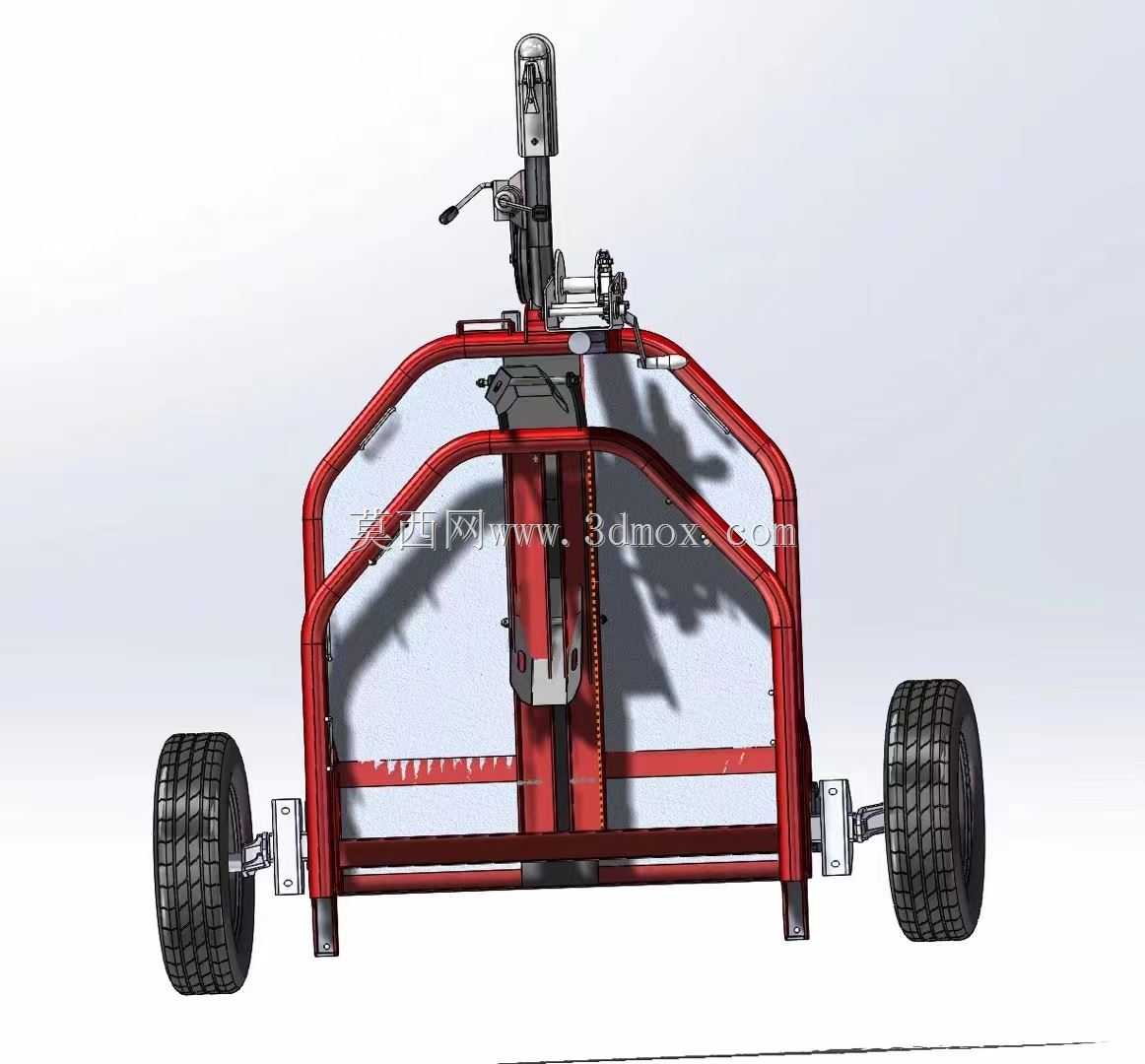

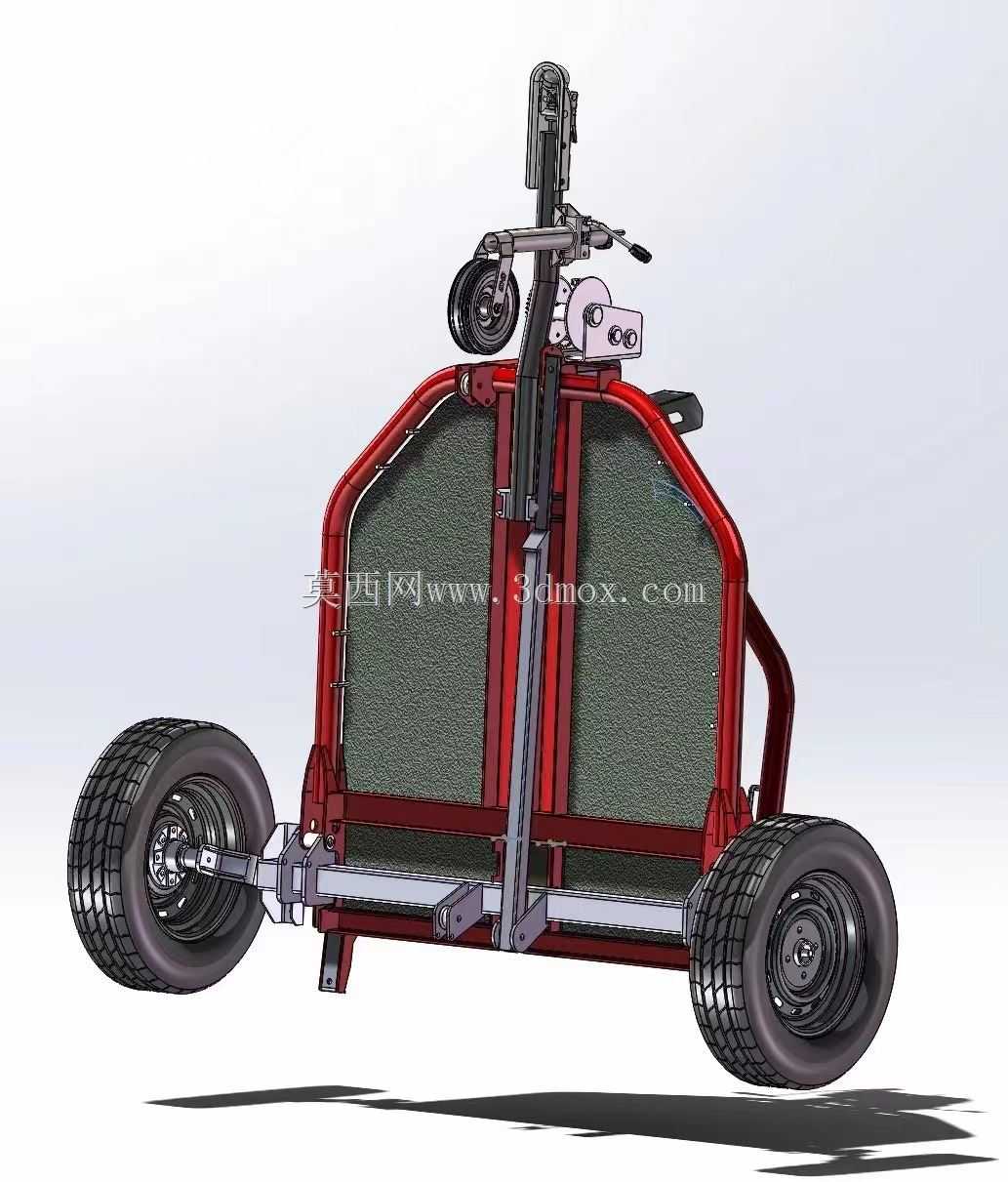

　　折叠功能是该结构的突出设计点，车架管架之间设置铰接锁止机构，空载收纳时可将上部护框、牵引臂向车架平面折叠收拢，大幅降低竖向占用空间，普通家用车库墙角、SUV后备箱侧边均可放置；展开作业时锁止销快速定位，配合弹簧卡扣锁定铰接点，保证拖运状态下框架无松动。设计过程中优先控制整备质量，管架采用薄壁高强钢管焊接，在满足牵引强度的同时降低拖挂自重，对主车牵引力负担更小；车架表面做喷塑防锈处理，适配户外雨雪、泥泞路况使用。

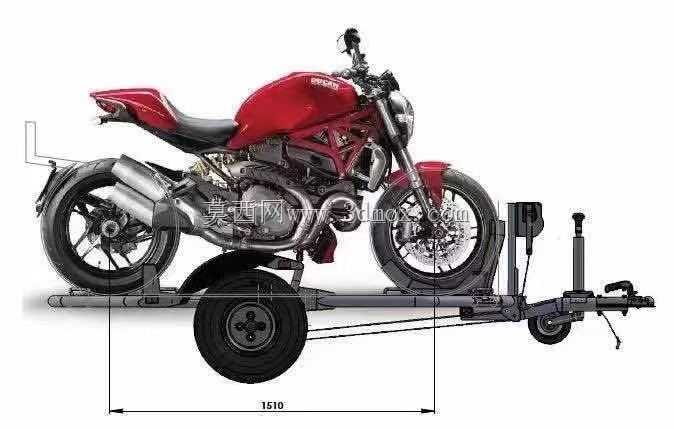

　　安装边界方面，牵引臂高度适配市面主流乘用车后置拖车球安装位，连接后挂车台面保持水平；整车宽度限制在单台摩托车车把宽度范围内，行驶中不会超出主车后视镜视野；轮胎外缘与车架护管预留足够跳动间隙，经过颠簸路面时轮胎不会与管架发生运动干涉。中部轮胎固定槽兼容多数常规排量街车、越野摩托车的前轮尺寸，车架承载区域预留绑带、棘轮收紧器的安装点位，使用者可根据不同车型调整固定位置，兼顾通用性与操作便捷性。
