垂直循环式智能立体车辆停放装置

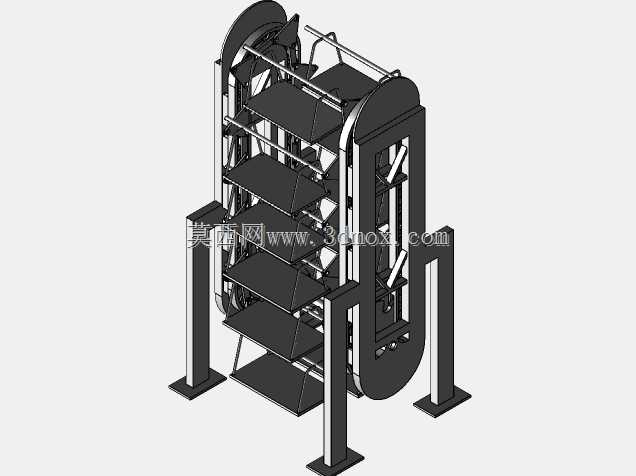

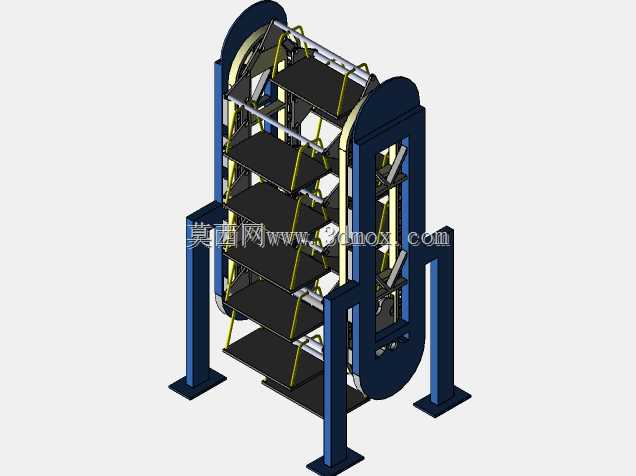

　　这套垂直循环类立体停放设备，主要面向城市核心商圈、老旧小区地面边角地块、写字楼配套停车区、公共交通换乘点这类平面车位严重不足的场景，用来在极小的占地范围内拓展乘用车停放容量，替代传统大面积平铺车位，解决土地资源紧张区域停车难的实际问题。设备整体采用立式闭环循环布局，两侧为立式承重机架，底部设置落地支撑脚座，机架之间布置闭环牵引链条与多组车辆承载托盘，托盘沿两侧环形导向轨迹做连续回转运动，整套设备的占地宽度仅略大于两台普通乘用车并排停放的宽度，纵深尺寸和标准车位长度接近，垂直方向可布置八到十层承载位，相同占地条件下的停车容量是平面车位的八倍以上，安装时仅需对底部支撑点位做基础硬化，不需要大规模开挖地下基坑，对既有场地的改造适配性很强。

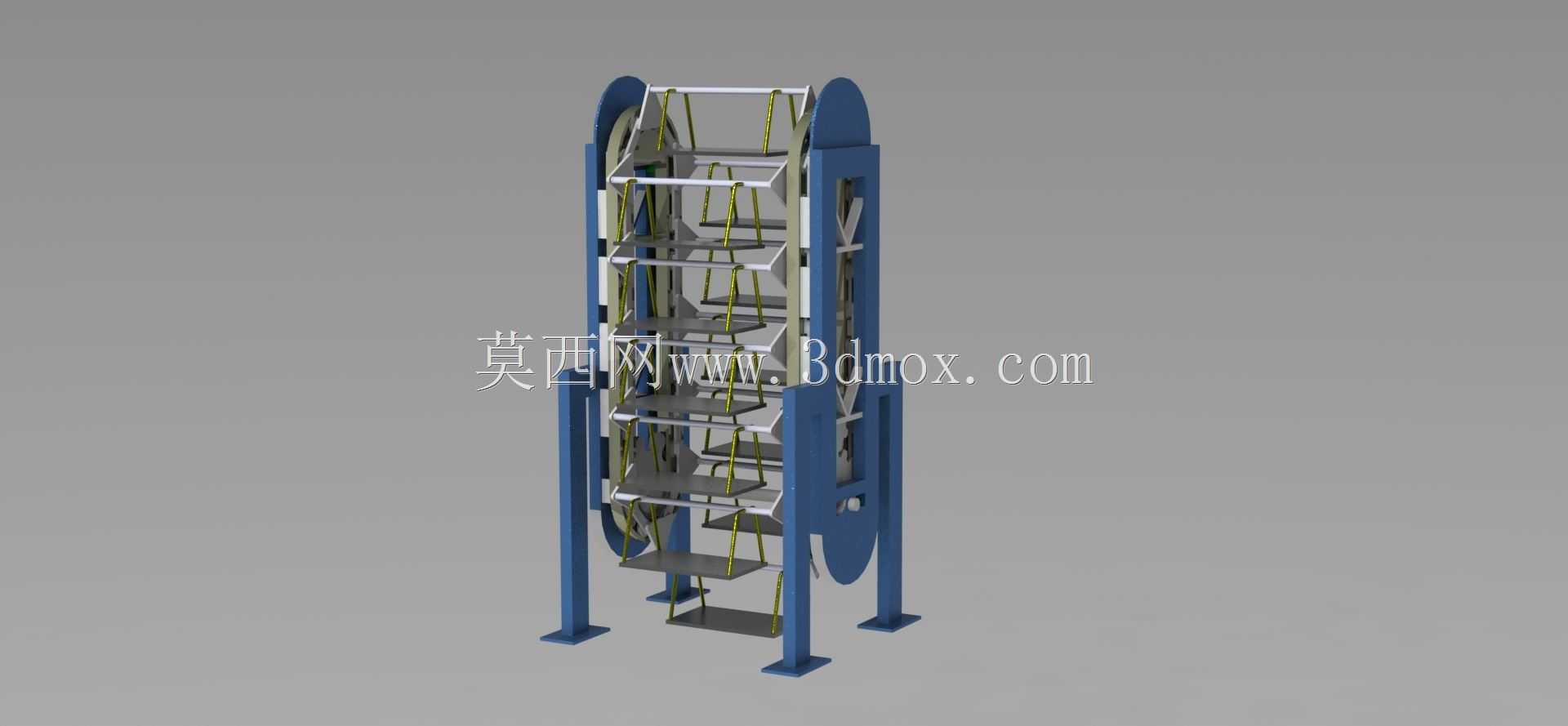

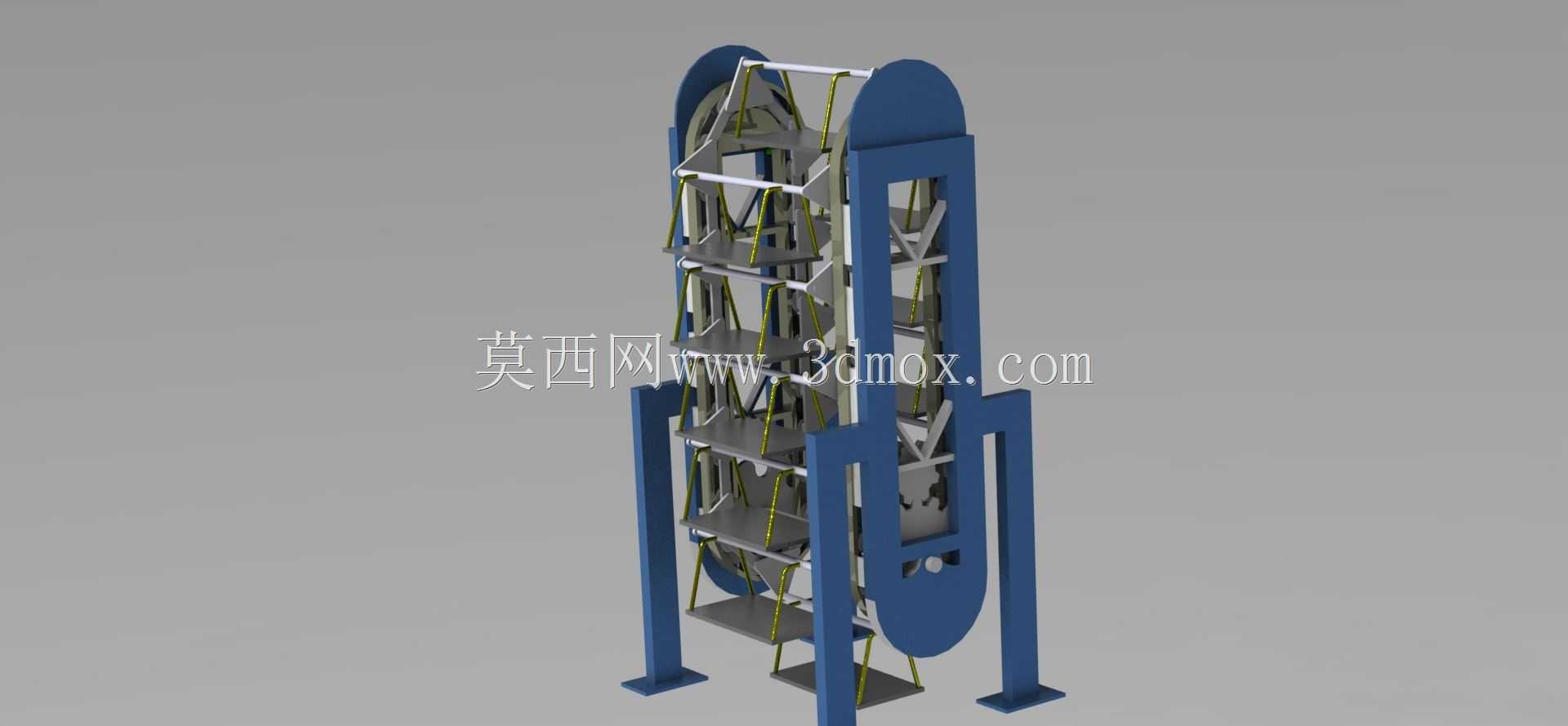

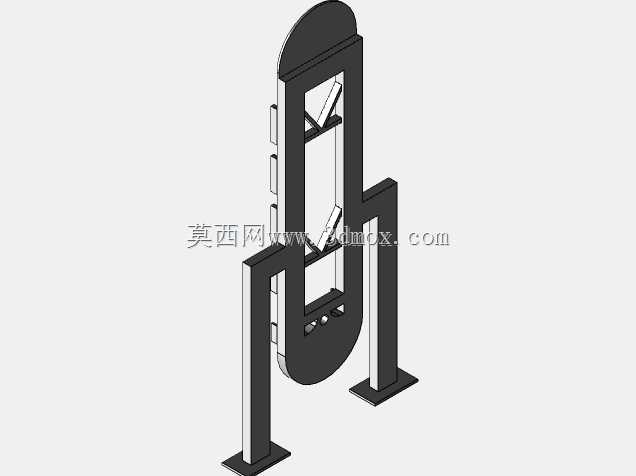

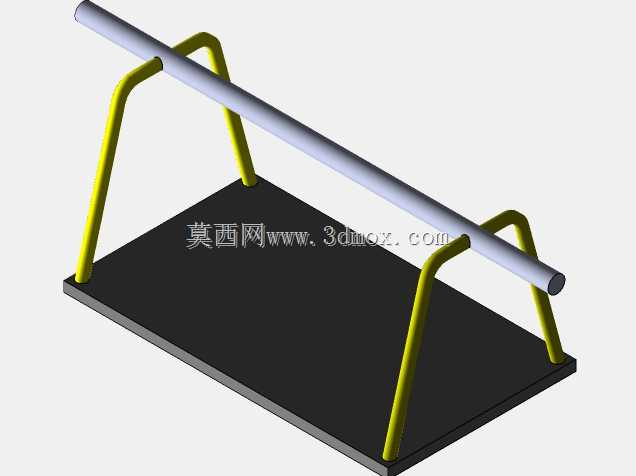

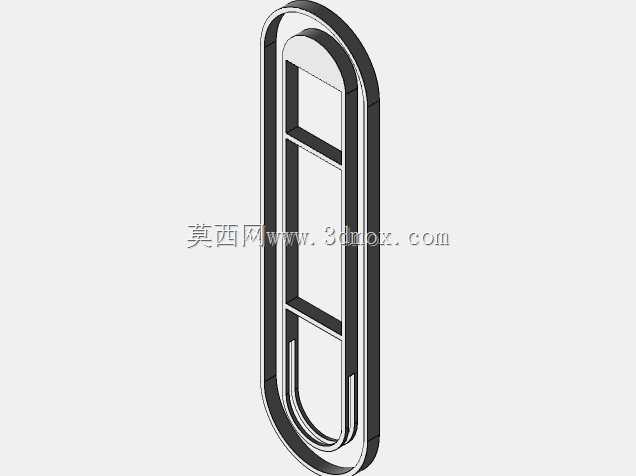

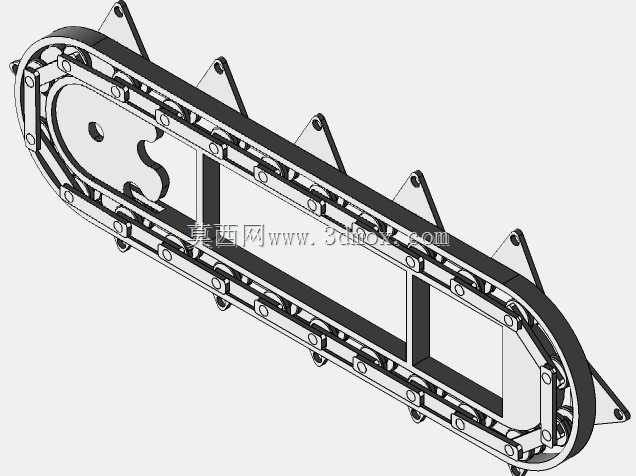

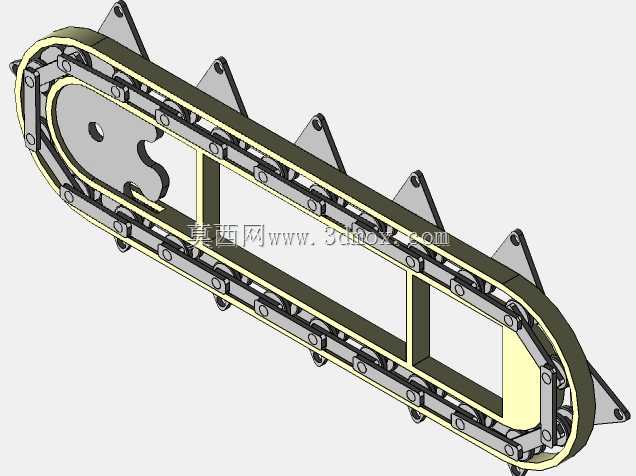

　　结构设计上，两侧主立柱采用型钢焊接框架，承担托盘、车辆以及牵引机构的全部竖向与动载荷，底部支撑脚板通过地脚螺栓与混凝土地面固定，抵消设备循环运转时产生的倾覆力矩；牵引链条沿机架上下两端的链轮布设，每段链条对应铰接一个车辆承载托盘，托盘自带导向限位结构，无论链条运行到环形轨迹的任何位置，托盘始终保持水平姿态，避免停放车辆出现倾斜滑移。托盘表面设置车轮限位挡边与导向坡面，车辆驶入时可顺着坡面直接开上承载台，挡边会卡住轮胎前后位置，不需要额外的锁紧固定机构，日常存取车时，驱动端带动链条低速回转，将目标空位或者待取车辆所在的托盘转动到底部出入口位置，驾驶员直接在地面完成驶入或驶出，不需要坡道行驶、也不需要倒车入位，对驾驶技术要求很低。

　　设计过程中重点校核了链条的动载拉力、机架的侧向刚度、托盘满载工况下的挠度，环形回转段的轨迹经过反复拟合，保证托盘在转弯位置不会和两侧机架发生运动干涉，牵引路径上布置的张紧机构可补偿链条长期运行后的磨损伸长，维持运转平稳性。设备外围可按需加装防护外罩与安全联锁门，运转过程中出入口门处于锁止状态，避免人员误入运动区域，整体结构没有复杂的横移台车与堆垛机构，零部件数量少，后期维护点位集中在驱动链轮与链条铰接位置，日常运维难度低，非常适合用地紧张的城区零散地块做停车容量扩容。
