钢管桁架式越野巴吉车车架结构

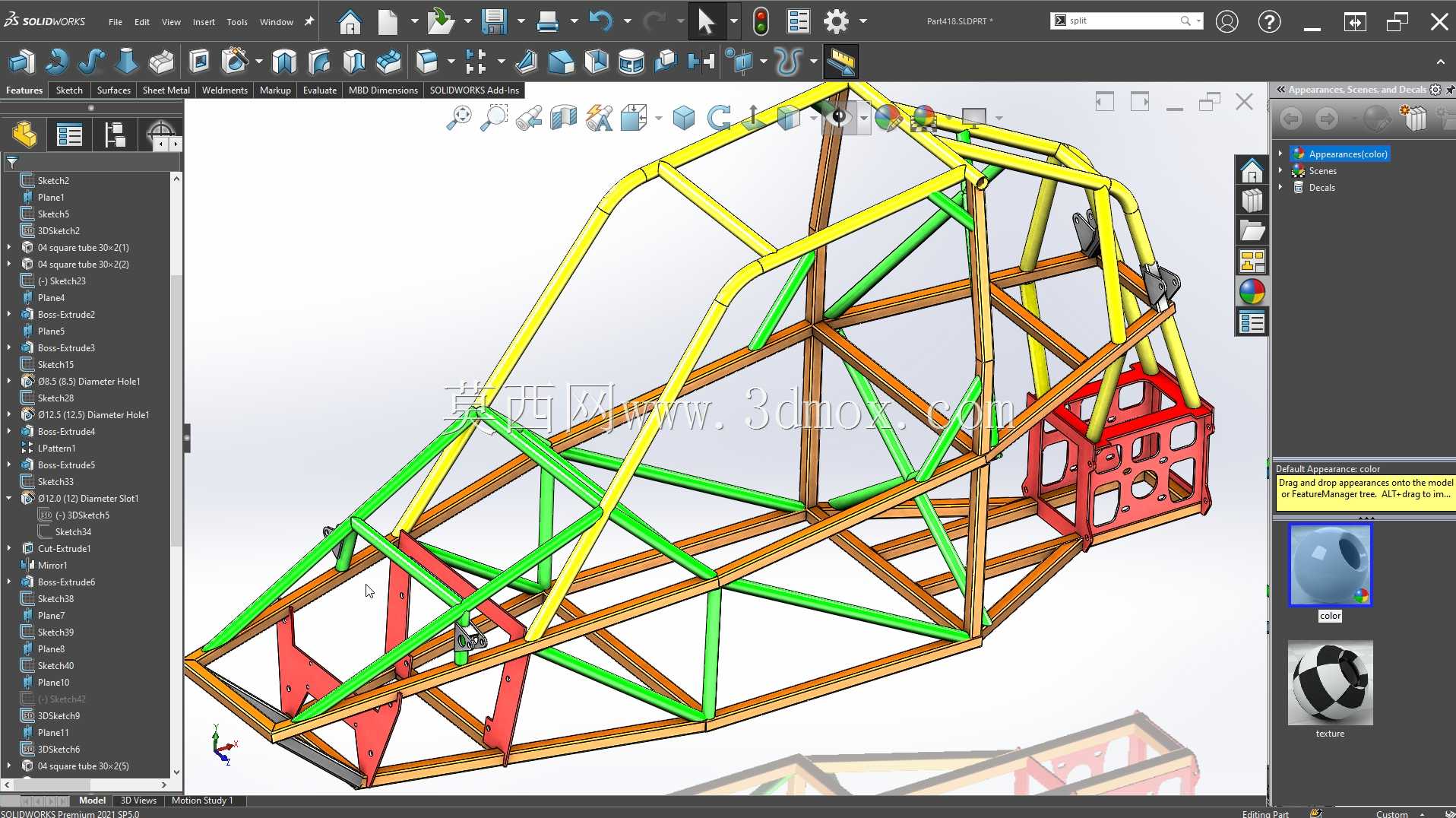

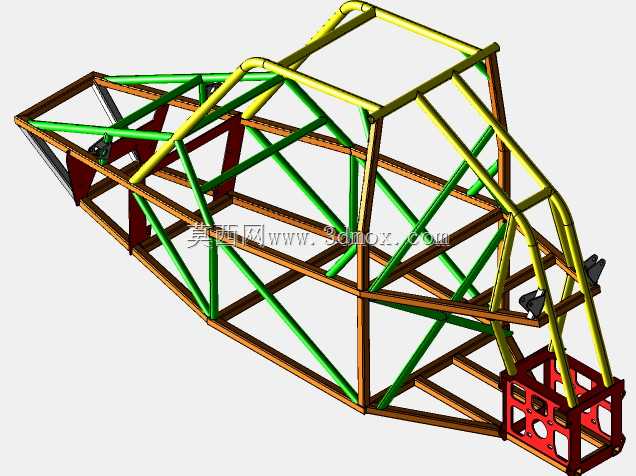

　　这套车架采用空间钢管桁架构型，面向非铺装路面越野行驶、沙漠穿越、场地巴吉竞速等使用场景，核心作用是承载动力总成、悬架摆臂、转向机构、座椅防滚约束系统以及外覆盖件，在颠簸冲击、侧翻、紧急制动等工况下维持乘员舱完整性。设计上没有沿用承载式车身的冲压钣金思路，而是以圆管弯制后拼焊形成连续传力路径：前部预留发动机与散热器安装区间，下部纵梁沿轴距方向贯通，悬架硬点集中在前后端的加强节点上；中部围成乘员舱，A柱、B柱、顶部横梁与斜撑共同构成防滚笼，侧边防撞杆与门槛梁重叠布置，避免侧向碰撞时管件直接侵入座椅空间。后部桁架向上收拢，既给后置动力总成留出检修空间，也通过多根交叉斜撑把后桥冲击分散到侧梁与顶部节点。管件在三维中按中心线先行布局，

　　再统一赋予管径与壁厚，弯曲段保留合理转弯半径，相邻管件尽量采用相贯线贴合焊接，减少端部间隙带来的应力集中；关键硬点处增设补强板或双耳支座，用于安装控制臂、减震器、转向机和安全带锚点。外形边界围绕轮距、轴距和轮胎跳动包络确定，前轮转向与悬架行程区域不布置管件，后部留出传动轴和排气走向，乘员舱宽度满足双座布置，顶部高度兼顾头盔空间与低风阻轮廓。工程核对时需重点关注悬架安装点刚度、焊缝可达性、发动机拆装通道以及侧翻时顶部抗变形能力，桁架走向在保证轻量化的同时让载荷沿管轴传递，避免管件承受过大弯矩。
