BitspowerC47水冷管接头三维建模作品

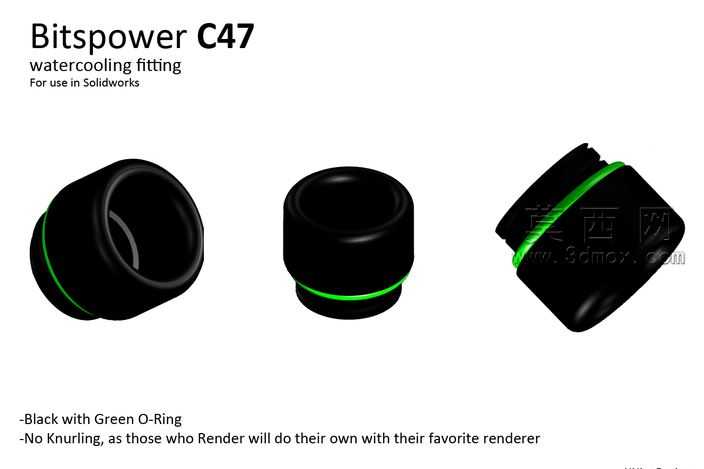

本作品为Bitspower C47水冷管路接头的三维建模成果，建模过程基于水冷散热系统的实际装配需求展开，首先梳理水冷接头的核心功能结构：主体为中空通径结构，用于冷却液的流通，外壁设置有密封环安装槽位，用于放置O型密封圈实现管路对接后的密封防漏，整体采用无滚花的简约外观设计，适配追求整洁视觉效果的水冷装机场景。建模阶段首先绘制接头的截面轮廓草图，精准标定通径内径、主体外径、密封槽的深度与宽度尺寸，通过旋转特征生成接头的基础主体结构，随后对边缘位置做圆角过渡处理，避免尖锐棱角在装配时划伤水管或密封件，同时优化整体的视觉质感。材质设计上，主体部分采用哑光黑色硬质塑料材质，调整材质的粗糙度参数模拟真实水冷接头的磨砂质感，密封圈部分采用亮绿色弹性橡胶材质，适当调高材质的反光度与色彩饱和度，与黑色主体形成鲜明的视觉区分，既还原了实物的配色特征，也能让使用者直观识别密封件的安装位置。渲染阶段采用柔和的均匀布光方案，避免强反光掩盖接头的结构细节，分别从正视、侧视、斜向三个视角渲染展示，完整呈现接头的端面形态、侧壁密封槽结构以及整体的比例尺寸。设计过程中充分考虑水冷接头的实际使用场景，无滚花的设计虽然减少了徒手拧动的摩擦力，但能够让接头外壁保持光滑整洁，适合采用工具辅助安装的精致水冷装机方案，密封槽的尺寸严格匹配标准O型圈的规格，保证装配后能够承受水冷系统的常规工作压力，避免冷却液渗漏问题，中空通径的内壁做光滑处理，减少冷却液流动时的阻力，降低水冷系统的流阻损耗，提升整体散热效率。
