双向指针式精密测量指示表结构设计

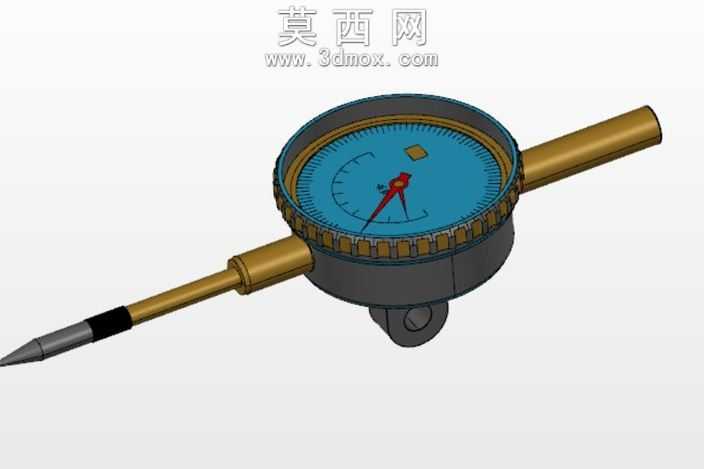

本作品为指针式精密测量指示表的三维结构设计，建模过程中首先对指示表的整体功能逻辑进行拆解，将整体结构划分为测杆传动组件、表壳基座组件、刻度表盘组件、指针传动组件四个核心模块，保证各模块装配关系清晰，无干涉错位问题。建模阶段优先还原测杆的滑动传动结构，测杆采用阶梯轴设计，前端为硬质合金测量触头，中段设置限位轴肩与复位弹簧安装位，尾端与表体的导向套做间隙配合设计，保证测杆滑动过程顺滑无卡顿，传动精度可控。表壳部分采用分体式结构设计，下部为金属基座，设置有安装耳位与固定螺孔，上部为带防滑滚花的旋转表圈，可实现表盘的零位调整功能，滚花纹理采用圆周阵列特征建模，还原真实量具的防滑操作手感。表盘部分采用分层设计，底层为蓝色哑光刻度盘，刻度线采用环形阵列特征生成，长短刻度对应不同分度值，上层覆盖透明防护表蒙，表蒙边缘做倒角处理避免应力集中。指针组件包含主测量指针与极值记忆指针，主指针采用红色醒目标识，记忆指针采用金色标识，两指针同轴安装，可分别指示实时测量值与测量过程中的最大偏移量，实现大幅数值波动的指示功能。材质渲染阶段，测杆部分做黄铜金属质感处理，测量触头做硬质合金的哑光金属质感，表壳基座做深灰色喷塑金属质感，表圈做黄铜滚花的金属质感，表盘做蓝色哑光漆面效果，指针分别做红色烤漆与金色金属质感，透明表蒙添加轻微反光与折射效果，整体渲染效果贴近真实工业量具的视觉质感。设计过程中充分考虑量具的实际使用场景，各传动部件的配合公差按照精密量具的行业标准进行预留，整体结构紧凑，操作逻辑符合一线测量人员的使用习惯，可作为精密测量类教具、量具结构参考设计使用。
