轧辊曲线联合机制轴承结构设计

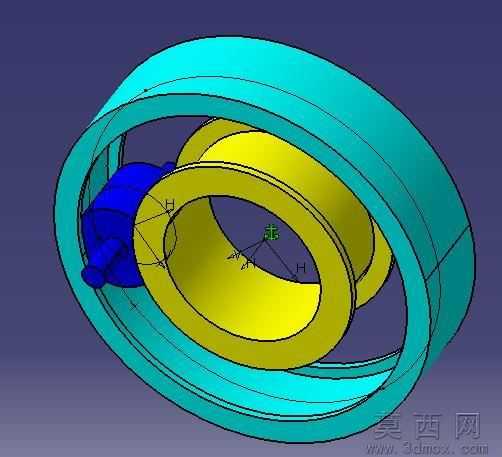

本作品为采用轧辊曲线联合机制的轴承三维结构模型，建模过程依托三维参数化设计软件完成，整体采用分层式嵌套结构设计，从内到外依次设置内圈、滚动体组件、外圈三个核心功能层，各部件间严格按照预设间隙值完成装配约束，保证运行过程中各组件不会出现干涉卡滞问题。建模阶段首先完成轴承内圈的参数化绘制，根据轧辊曲线的运行轨迹要求，对内圈滚道的曲面曲率进行反复校准，确保滚道曲面与滚动体的接触面积符合载荷承载要求，内圈采用亮黄色哑光金属材质渲染，直观区分于其他结构部件。滚动体组件采用非对称式排布设计，蓝色部件为适配轧辊曲线运动特性定制的异形滚动结构，建模时对滚动体的轮廓曲面做了连续顺滑处理，避免应力集中问题，材质选用高耐磨轴承钢的深蓝色金属质感渲染，清晰展示其在内外圈之间的装配位置。外圈采用青蓝色金属材质渲染，建模时对外圈的壁厚做了等参数化控制，保证外圈整体结构强度均匀，同时在外圈内侧预留了适配滚动体运行的限位滚道，滚道与滚动体之间的间隙值经过多次模拟调整，既保证滚动体可以顺畅完成周向转动，又不会出现径向窜动过大的问题。整体设计思路围绕轧辊曲线联合传动的特殊工况展开，摒弃了传统标准轴承的对称式结构，针对轧辊设备运行时的偏载、变载荷特性，对轴承的接触曲面、间隙配合、部件排布做了针对性优化，渲染阶段采用不同饱和度的金属材质区分各功能部件，同时添加了三维坐标系标识明确装配基准，完整还原了该特殊轴承的内部结构与装配关系，可直接用于轧辊设备的传动结构模拟、装配工艺验证以及相关教学演示场景。
