乔思伯A4迷你侧透电脑机箱结构

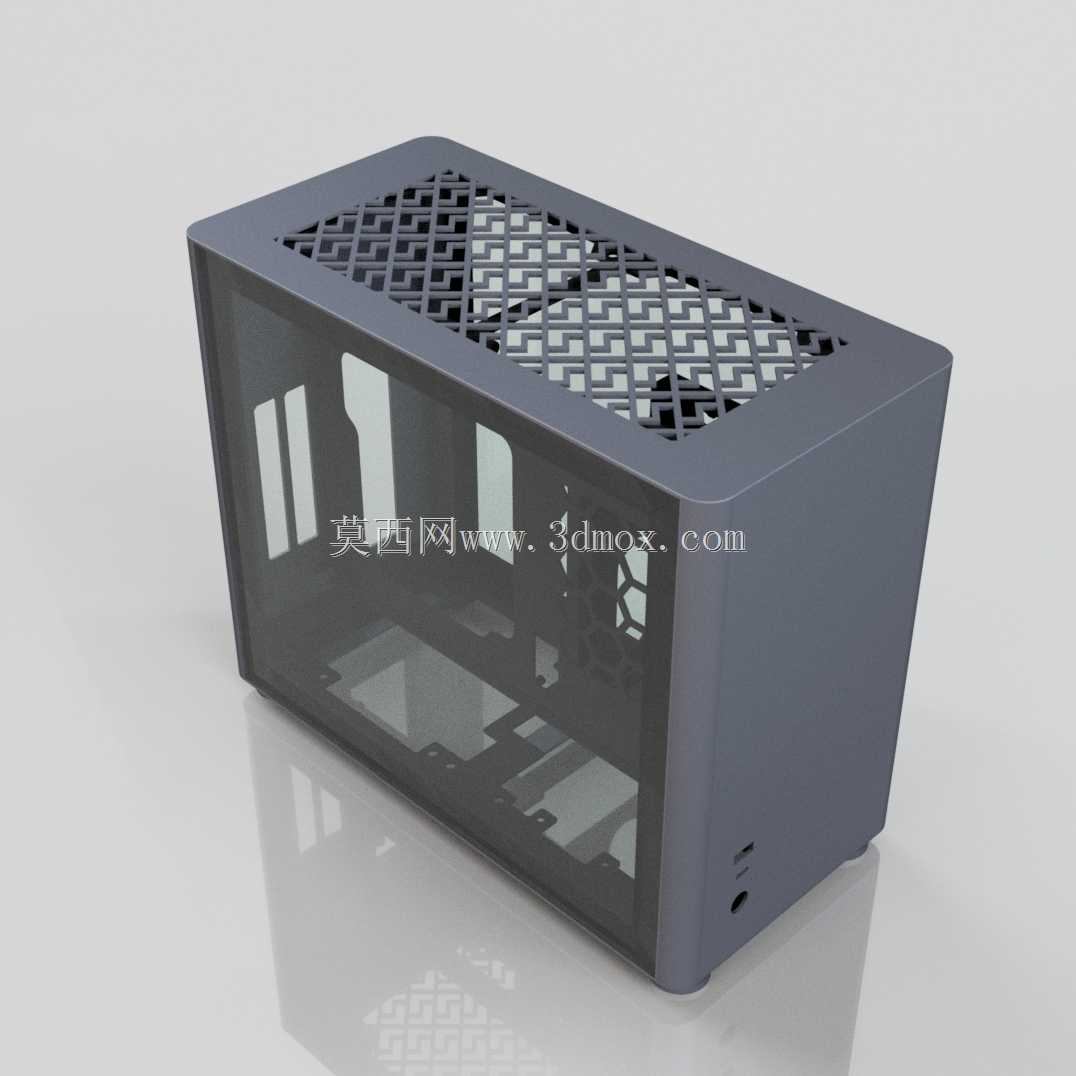

　　这款小型电脑机箱的三维结构围绕紧凑桌面主机的装配需求展开，箱体采用近似长方体的封闭外壳布局，顶面设置连续交错的通风格栅，前侧或侧向配置大面积透明侧板，能够直接呈现内部主板、显卡、电源与理线状态。从实物测绘角度看，外形控制在迷你主机常用边界内，整体轮廓方正而边角做圆弧过渡，既减少钣金折弯处的应力集中，也避免桌面搬运时锐边划伤。

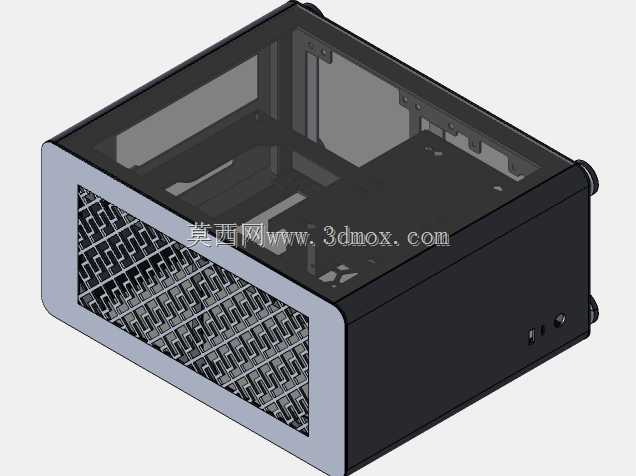

　　机箱内部需要同时处理主板支撑、电源容纳、显卡限长、散热器限高和风道组织。侧板透明区域并非简单开窗，设计时要兼顾面板固定、密封间隙和观察范围；金属框架承担主板托盘、扩展槽、电源位及硬盘位的安装基准，各孔位之间的相对位置直接决定硬件能否顺利装入。顶面格栅采用重复几何镂空，在保证顶板刚性的同时扩大热空气排出面积，格栅筋条宽度和开孔间距需要平衡通风量、防尘效果与板材强度，避免大面积开孔后顶板受压变形。

　　前面板下部保留接口与按键位置，音频孔、USB接口和开关的排布贴近用户操作侧，接口背后需预留插头插拔空间。箱体底部承担整机承重，脚垫高度会影响底部进风与桌面摩擦，脚垫位置应避开主板托盘和电源安装投影，保证放置平稳。侧板与框架之间通过螺钉、卡扣或隐藏式固定点连接，透明件周边需要设置均匀压紧边，防止装配后出现翘曲、异响或漏光。

　　在结构验证中，最容易被忽略的是安装边界而非外形尺寸。显卡插入后会占用横向长度和下方走线空间，电源长度与硬盘位可能发生干涉，CPU散热器高度则受侧板内表面限制；风冷或水冷方案不同，内部气流路径也会改变。模型将外壳、镂空顶板、透明侧板、接口开孔、内部支架和底部支撑关系完整表达，可用于检查硬件兼容性、钣金折弯顺序、面板装配间隙以及桌面摆放空间。对从事机箱结构设计、小型主机改装和钣金外壳建模的人员来说，这种按实物还原的模型能够直接辅助孔位核对、干涉检查和加工工艺讨论。
