二代越野皮卡改装前防护杠结构

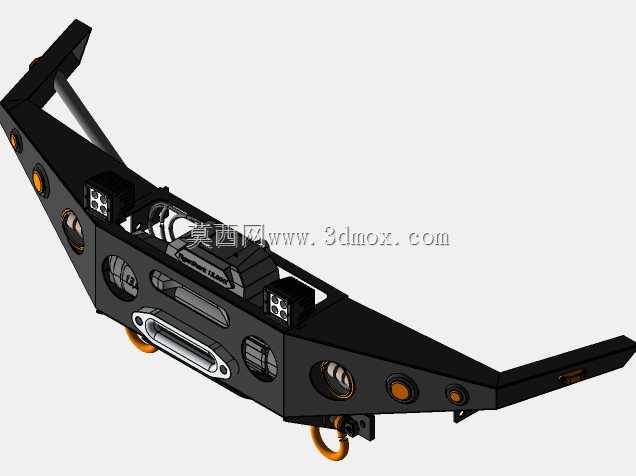

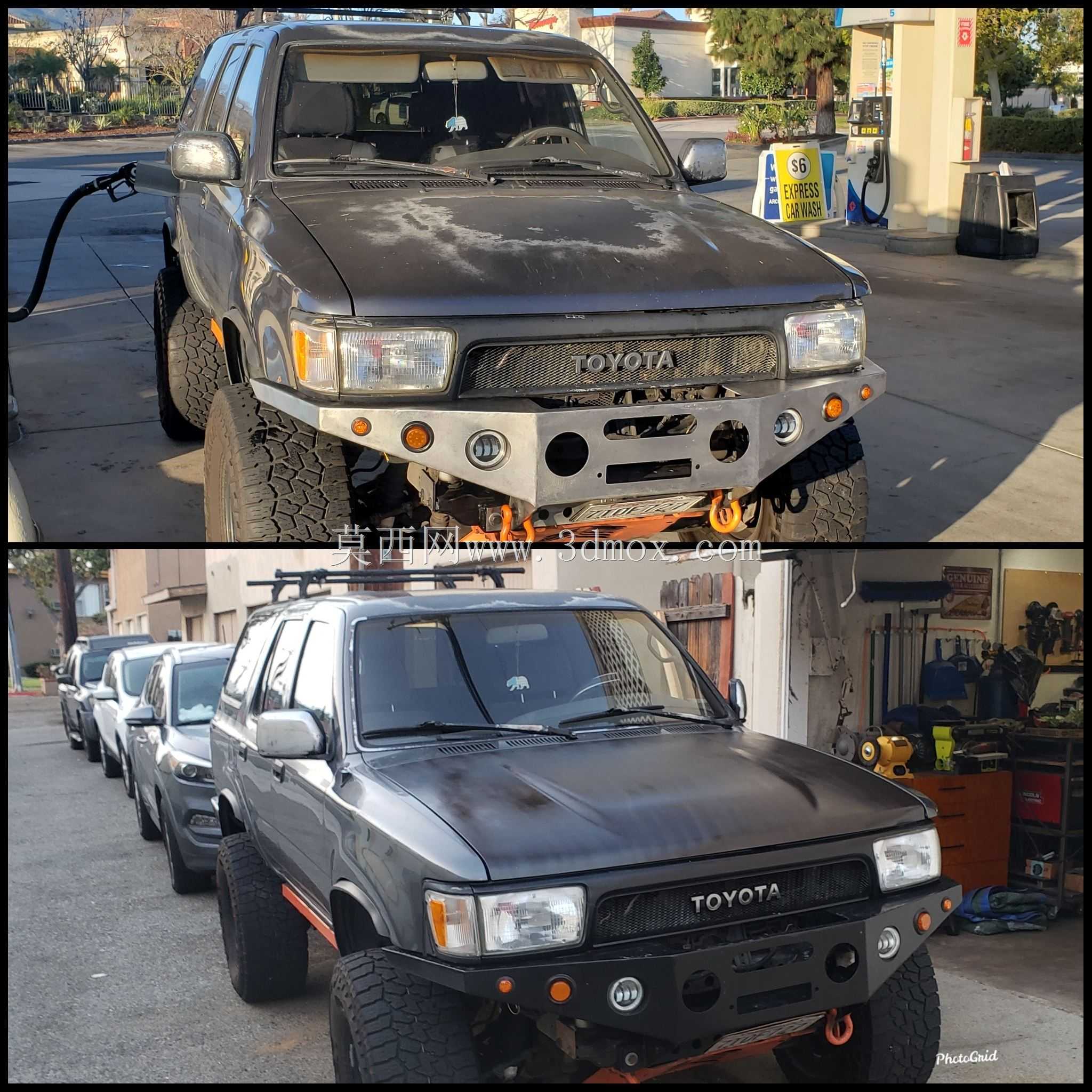

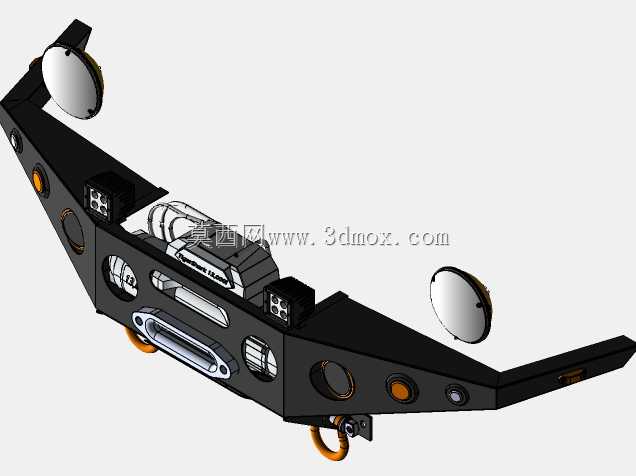

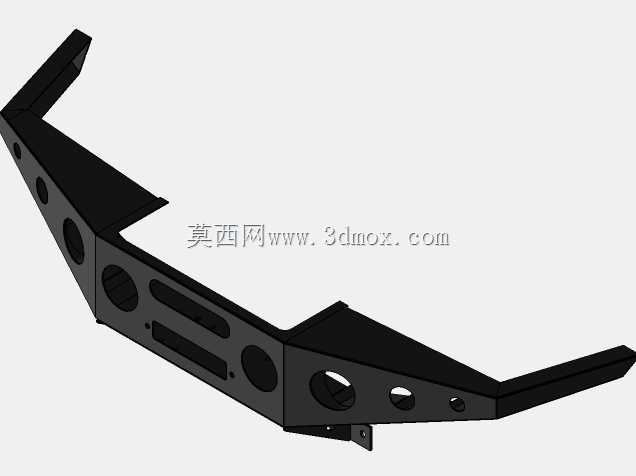

　　该结构面向越野皮卡前部改装防护与自救作业场景，核心承担低速碰撞缓冲、车头附件集成、绞盘承载以及外部牵引点布置等功能。整体采用横向贯通式梁体布局，主体以厚板焊接形成箱形截面，在控制迎风高度的同时保留足够的抗弯和抗扭刚度；两端向车头侧后方延伸，形成与车架纵梁连接的过渡臂，安装边界需围绕原车前部纵梁孔位、散热器间隙、轮罩转向极限和前悬接近角共同校核。

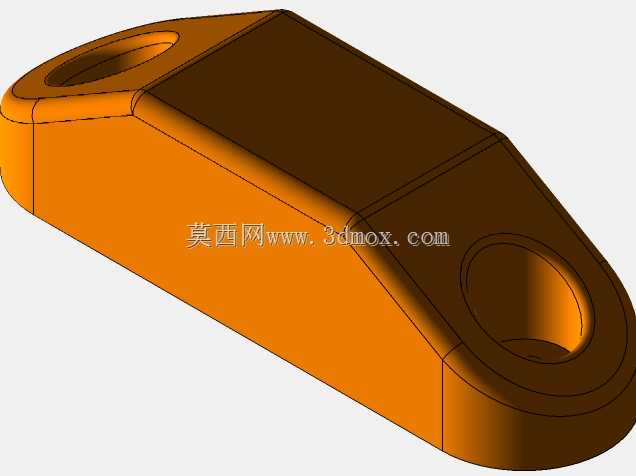

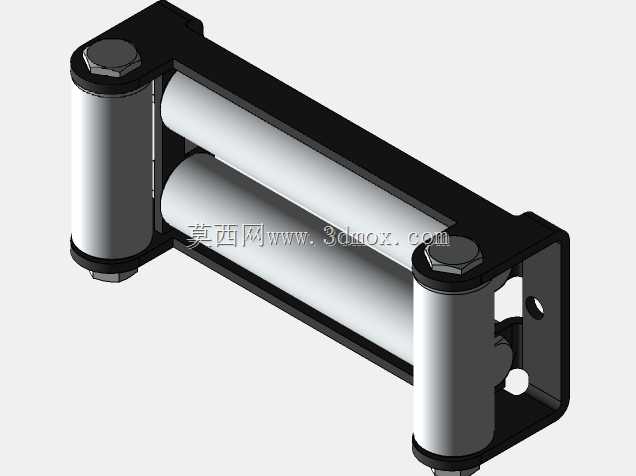

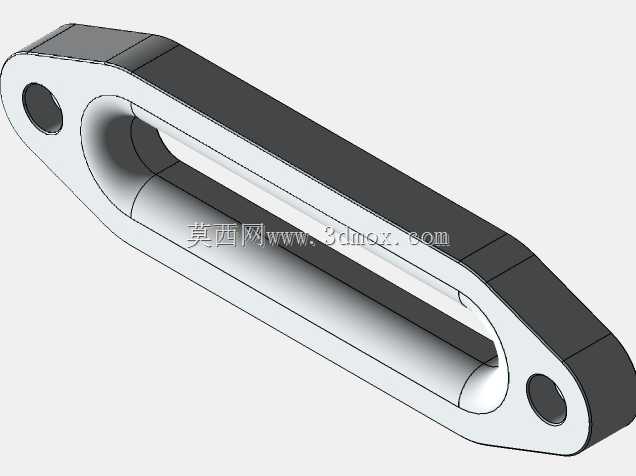

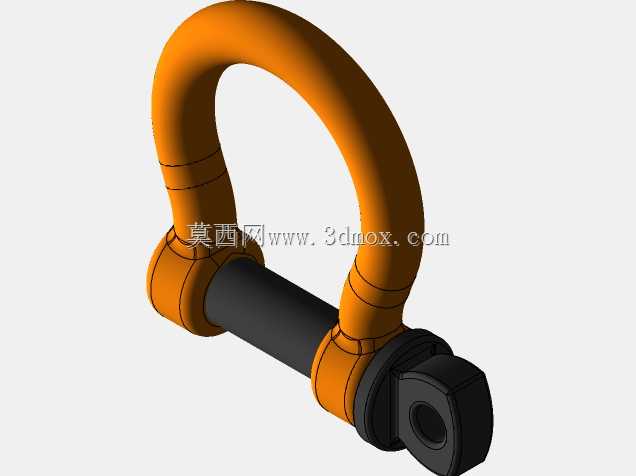

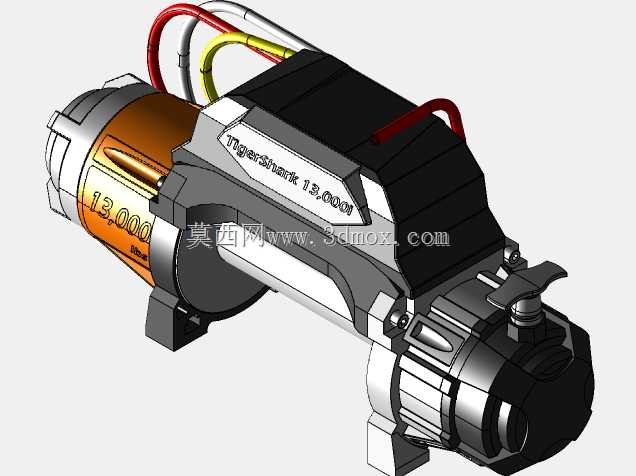

　　杠体正面预留绞盘安装区域，中部开口对应绞盘钢绳或纤维绳导出路径，可配合导绳器完成水平牵引。绞盘舱周围设置连续加强板和侧向支撑，使牵引载荷不只作用于外板，而是通过内部骨架传递至车架连接端。下方布置外露拖挂点，便于卸扣、拖车绳或救援带连接；拖点位置避开油底壳、转向拉杆和冷却管路，受力方向尽量与车架纵梁轴线重合，以减少偏载力矩。

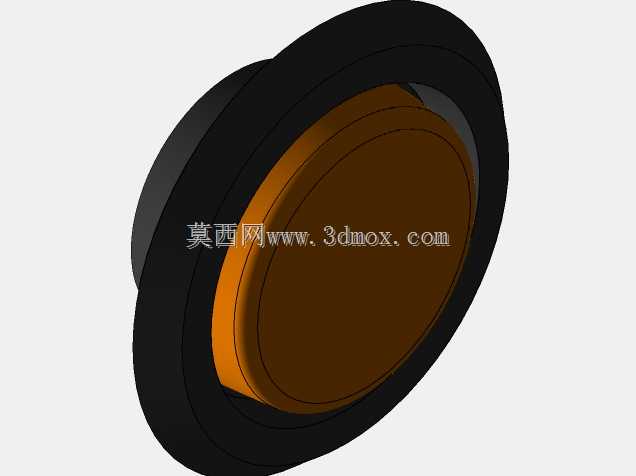

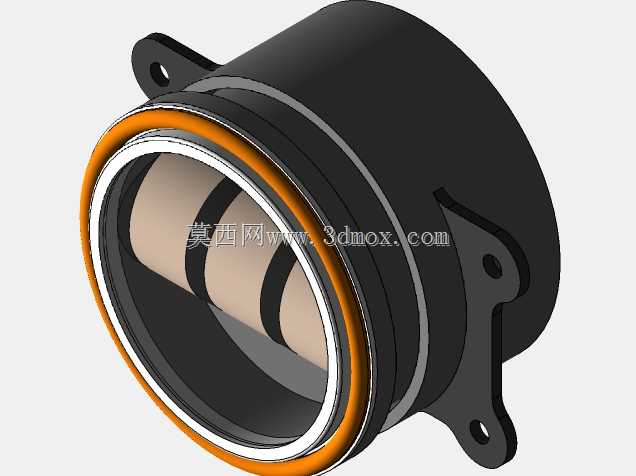

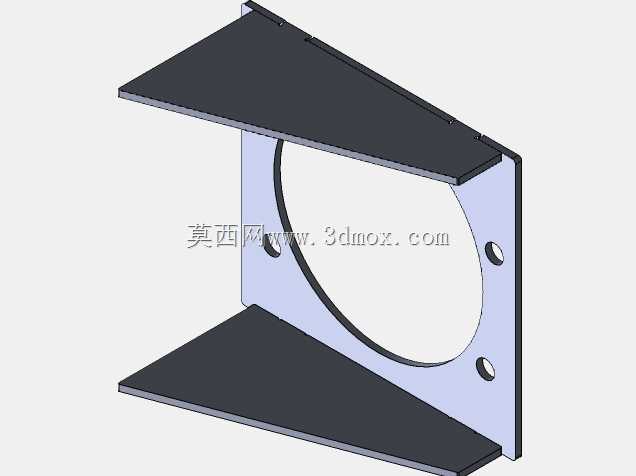

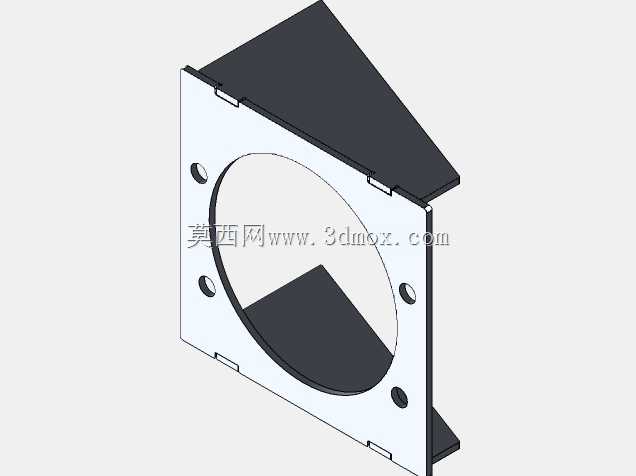

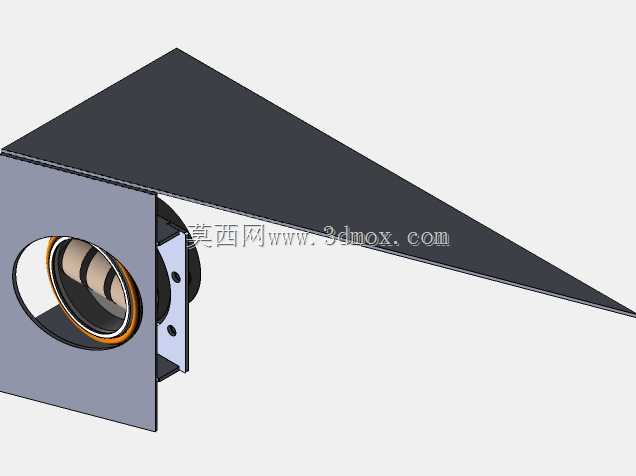

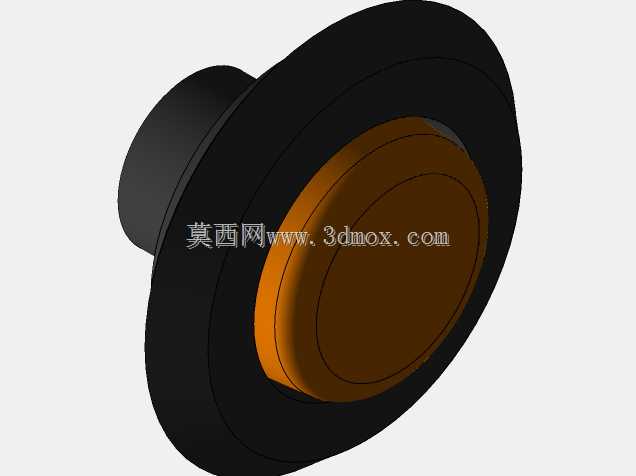

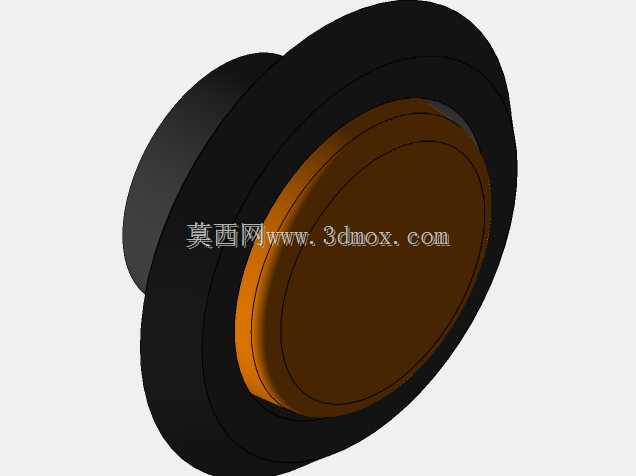

　　外观上，杠体采用棱角分明的分段式造型，左右区域集成雾灯或辅助灯安装座，灯座周围保留密封和线束过孔空间。面板上的圆形开孔既服务于灯具、雷达或装饰件布置，也可作为检修和排水开口。上表面设置窄幅平台，可在不影响机舱盖开启的前提下提供临时附件固定位置；两侧外伸段兼顾轮胎转向间隙和车头侧向防护，避免极限越野时岩石、树枝直接接触翼子板。

　　设计思路上，这类防护杠不能只按外观覆盖件处理，而应按承载构件进行载荷路径规划。绞盘额定拉力、拖拽冲击、单侧碰撞和螺栓预紧都需要在三维装配中检查。车架连接板建议采用与纵梁端面匹配的折弯件或加强垫板，连接螺栓分布应形成足够抗倾覆的力臂；若原车配备车身升高件，杠体相对车架、轮毂和保险杠蒙皮的位置会发生变化，安装点不能简单沿用原厂外覆盖件坐标。

　　建模时应重点表达焊接箱体、内部加强筋、绞盘托盘、导绳器开口、灯座、拖点、线束孔和车架连接臂之间的装配关系。外形尺寸需结合车头宽度、轮距和接近角确定，杠体最低点要兼顾通过性与拖点强度，最外端不能超出轮胎转向包络过多。冷却模块前方需保留进风通道，绞盘电机与电控盒周围还要留出散热、维护和防水插接空间。通过这些结构处理，该防护杠能够把照明、牵引、自救和碰撞防护整合在同一前部总成中，适用于越野改装、户外救援和非铺装路面通行等实际工况。
