参数化齿轮链轮高级建模教程第二部分

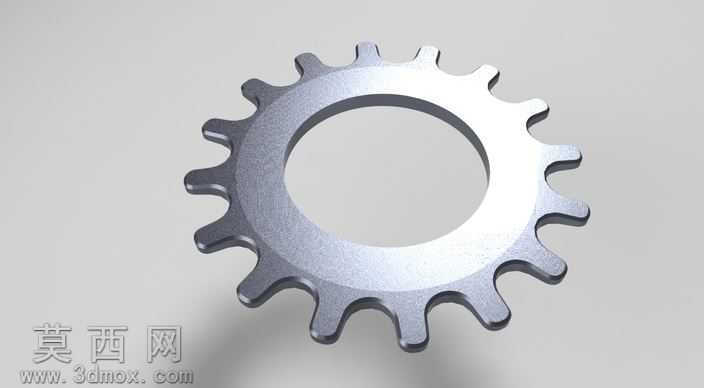

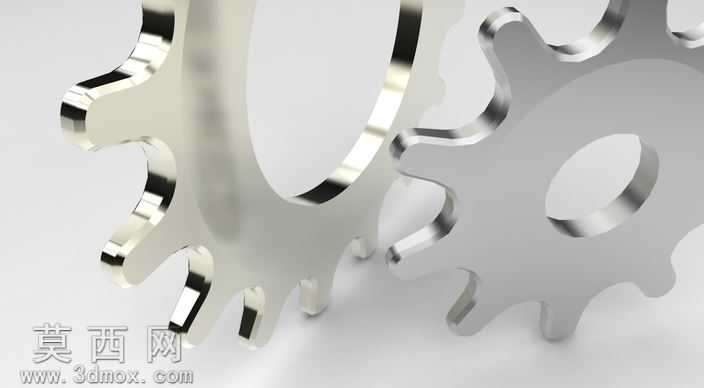

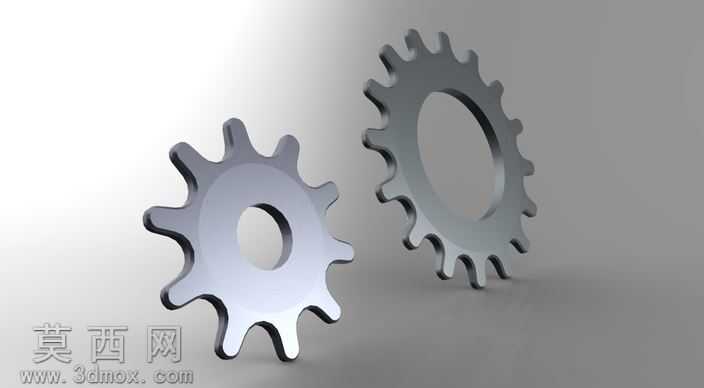

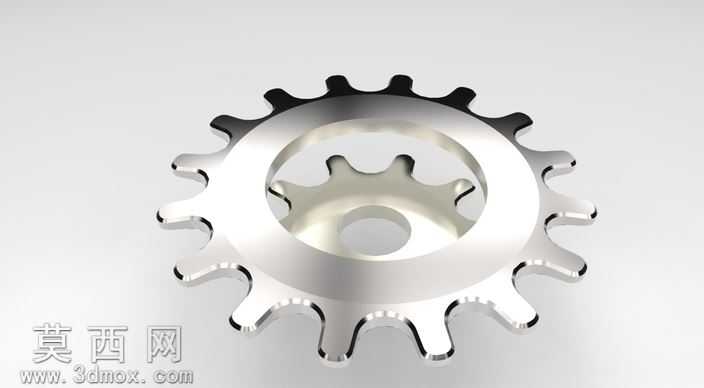

本套教程聚焦参数化齿轮与链轮的三维建模全流程实操，是系列高级建模教学的第二部分内容，核心围绕associative参数化齿轮链轮的创建逻辑展开，帮助学习者掌握可参数驱动的传动类零件建模方法。在建模环节，教程首先梳理齿轮链轮的核心结构参数逻辑，从齿形轮廓的数学生成原理切入，讲解如何在三维建模环境中搭建参数关联体系，将齿数、模数、齿顶圆直径、齿根圆直径、节距、滚子直径等核心设计参数设置为可全局调控的变量，实现修改单一参数即可自动更新整个零件模型的效果，大幅提升同类零件的设计迭代效率。针对齿形的精准构建，教程分步演示渐开线齿廓的绘制方法，讲解如何通过参数方程生成精准的齿形曲线，替代传统手动描线的粗糙建模方式，保证齿形的啮合精度符合机械传动的设计标准；对于链轮的特殊齿槽结构，教程会对比齿轮与链轮的齿形差异，讲解链轮齿侧圆弧、齿沟圆弧的参数化绘制技巧，确保链节与轮齿的配合间隙符合传动要求。在模型结构搭建完成后，教程还会涉及基础渲染表现的相关内容，讲解金属材质的参数调节方法，通过调整材质的漫反射、高光、粗糙度、反射率参数，模拟钢制传动零件的金属质感，同时搭配简单的场景布光，通过主光、辅光、轮廓光的组合打光方式，突出轮齿的立体结构与边缘细节，让最终渲染的模型能够清晰展示齿形的结构特征与加工质感。教程还会拆解建模过程中的常见问题，比如参数关联失效、齿形曲面出现破面、阵列后齿形错位等问题的排查与修复方法，帮助学习者规避建模误区，掌握稳定高效的参数化建模思路，学完后可独立完成各类标准规格齿轮、链轮的参数化模型创建，为后续的传动机构装配、运动仿真、工程图导出打下坚实的模型基础。
