机械连接用摇臂式螺柱导向支架结构

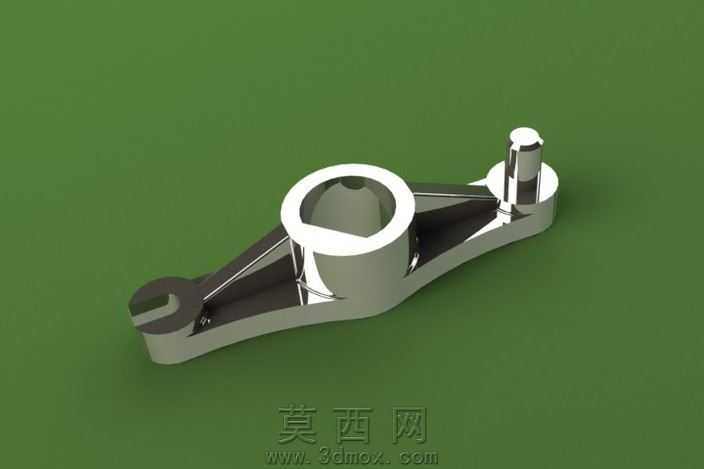

该作品为机械传动连接场景下的摇臂式螺柱导向支架三维模型，整体采用一体化刚性结构设计，建模过程中以SolidWorks为核心工具完成全参数化特征构建，首先通过草图绘制精准勾勒支架的整体轮廓，分别定位左侧开口叉形连接端、中部环形套筒座、右侧圆柱定位螺柱三个核心功能区域的相对位置，确保各部位形位公差符合机械装配的同轴度、平行度要求。建模阶段依次运用拉伸、切除、圆角、倒角等基础特征命令完成实体构建，针对三角加强筋结构采用筋特征快速生成，在保证结构强度的同时减少不必要的材料冗余，各连接过渡位置均设置了合理的工艺圆角，避免应力集中问题，提升零件实际使用的疲劳寿命。材质渲染环节选用金属镀铬材质，调整反射率、粗糙度参数模拟真实金属件的抛光质感，搭配哑光绿色背景突出零件的轮廓细节与金属光泽，渲染输出的效果图清晰展现了零件的表面处理效果与结构形态。结构设计上，左侧叉形开口端用于与外部传动部件铰接，可实现小角度摆动传动；中部环形套筒为核心安装基准，可穿装转轴或导向轴实现径向定位；右侧圆柱螺柱用于与配套螺母锁紧，实现支架的轴向固定，三个功能区域通过三角形加强筋连接，形成稳定的受力结构，可承受传动过程中的径向载荷与扭转力矩，整体结构紧凑，安装定位便捷，适用于自动化设备、工装夹具、小型机械的传动连接部位，可直接用于装配验证、工程出图与3D打印样件制作。
