航模直升机尾桨驱动总成是抵消主旋翼反扭矩、维持航向稳定的核心执行部件,整套结构围绕尾管末端的动力传递、桨距调节与安装固定展开。从实际装机场景看,该总成横向串接在机身尾部碳纤维尾管末端,输入端通过尾传动轴与主减速箱输出端相连,将发动机或电机的动力沿尾管轴线输送至尾减速齿轮组,经90度换向减速后驱动尾桨高速旋转,产生侧向推力平衡主旋翼转动带来的机身反向扭转力矩;航向舵机通过推拉连杆驱动变距摇臂,改变尾桨桨叶迎角,实时调整侧向推力大小,配合陀螺仪完成航向锁尾与姿态修正。

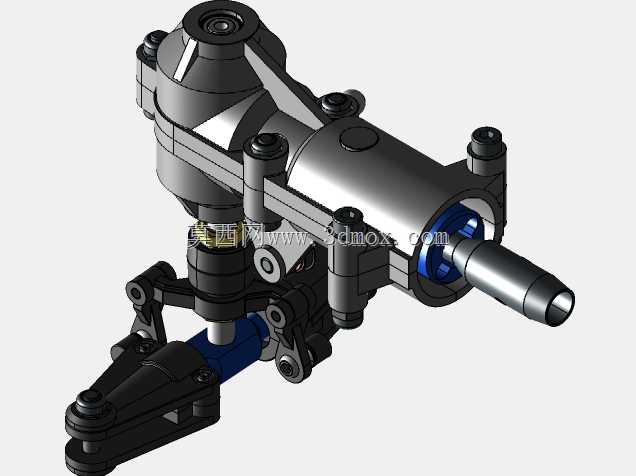

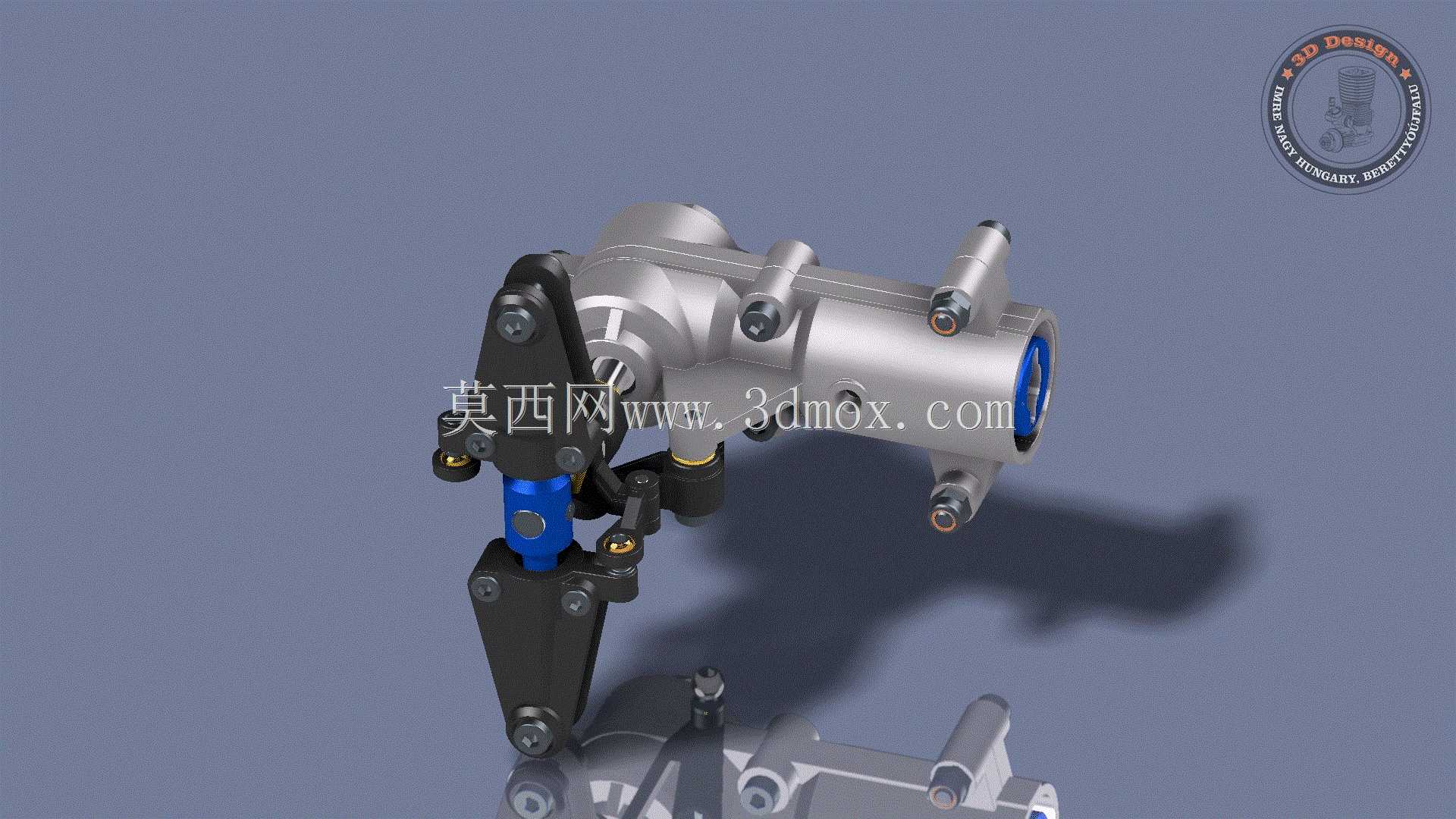

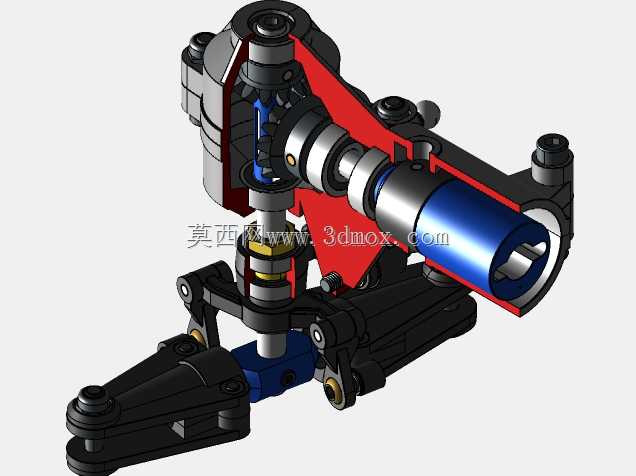

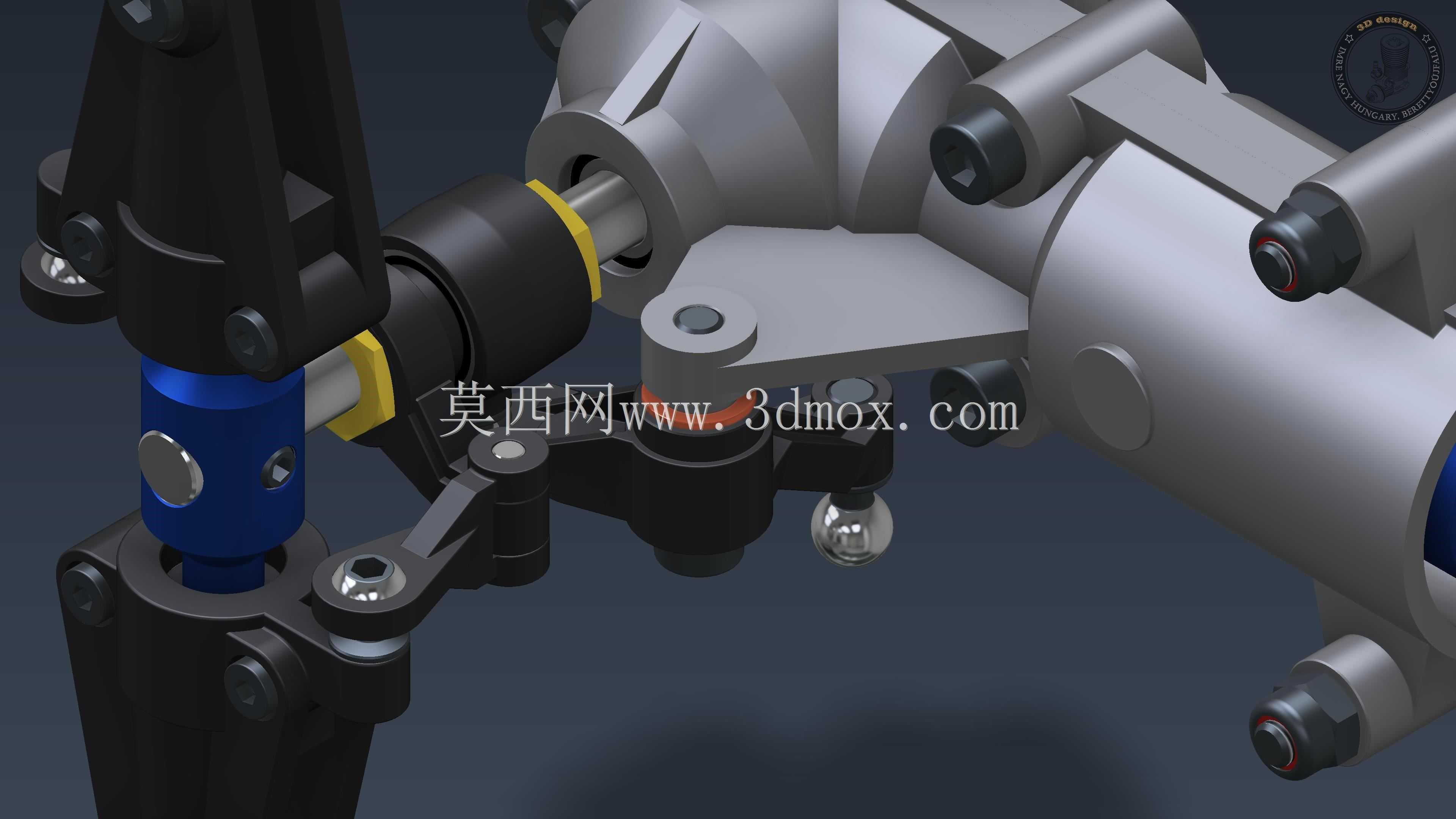

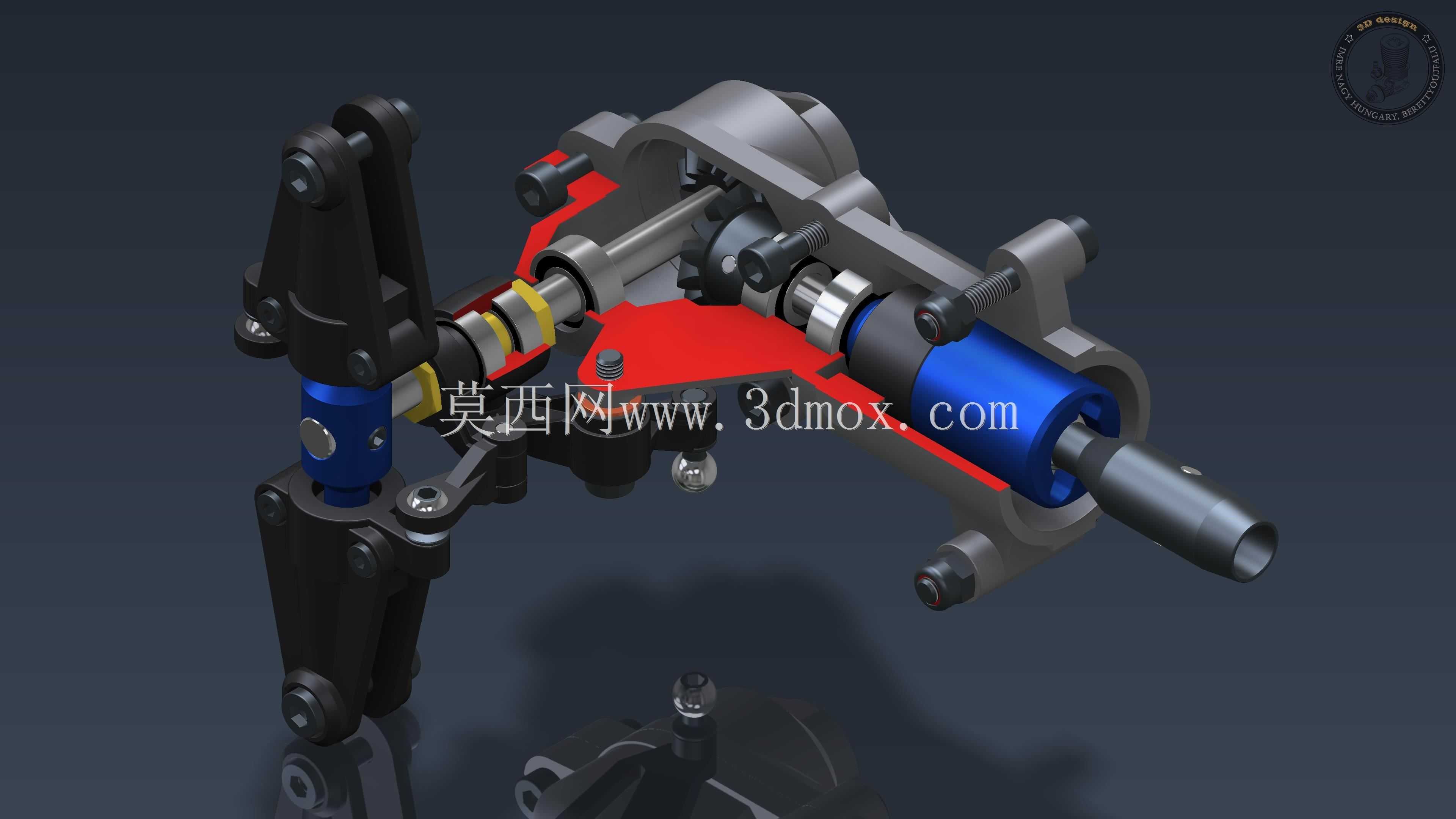

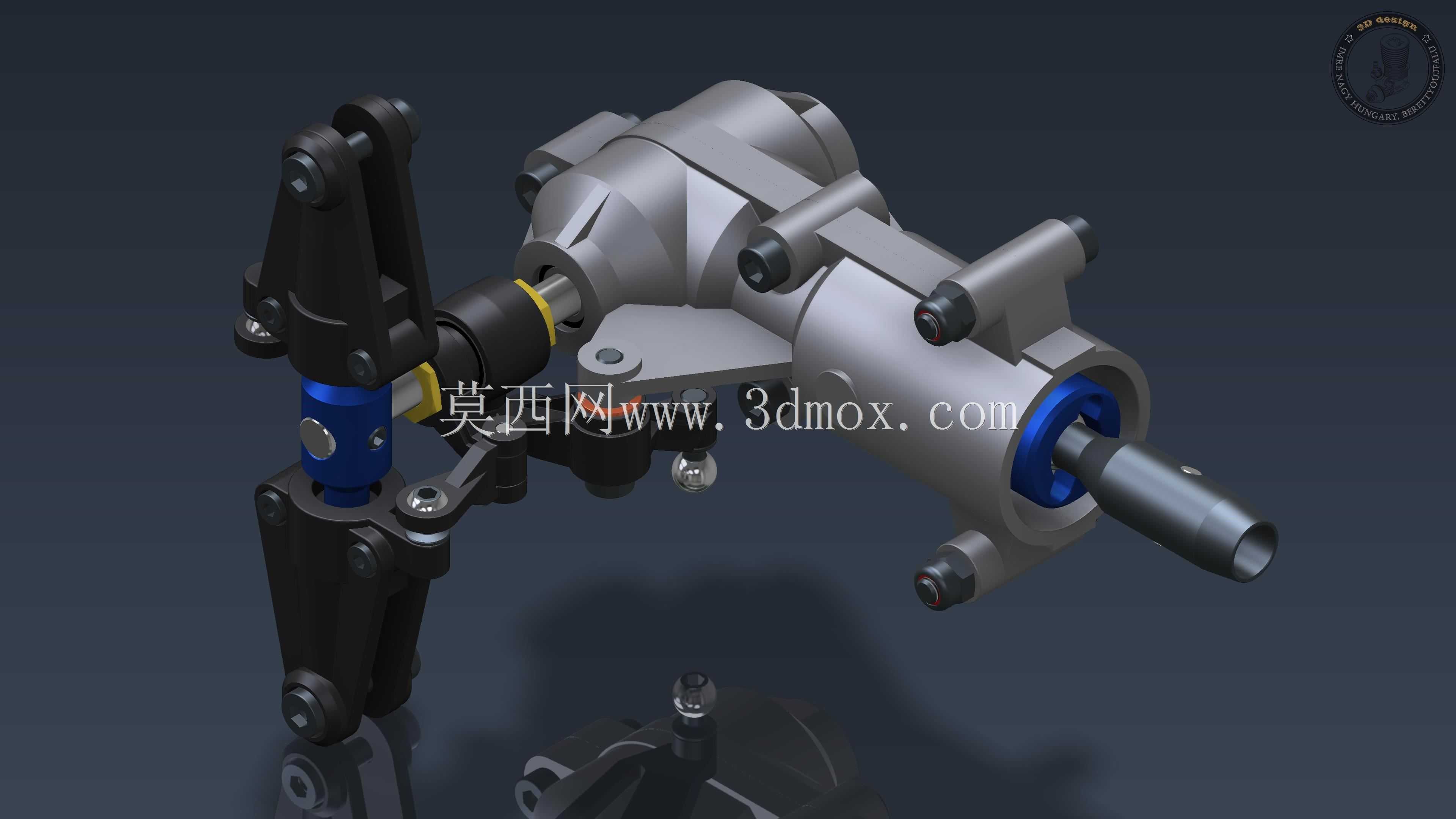

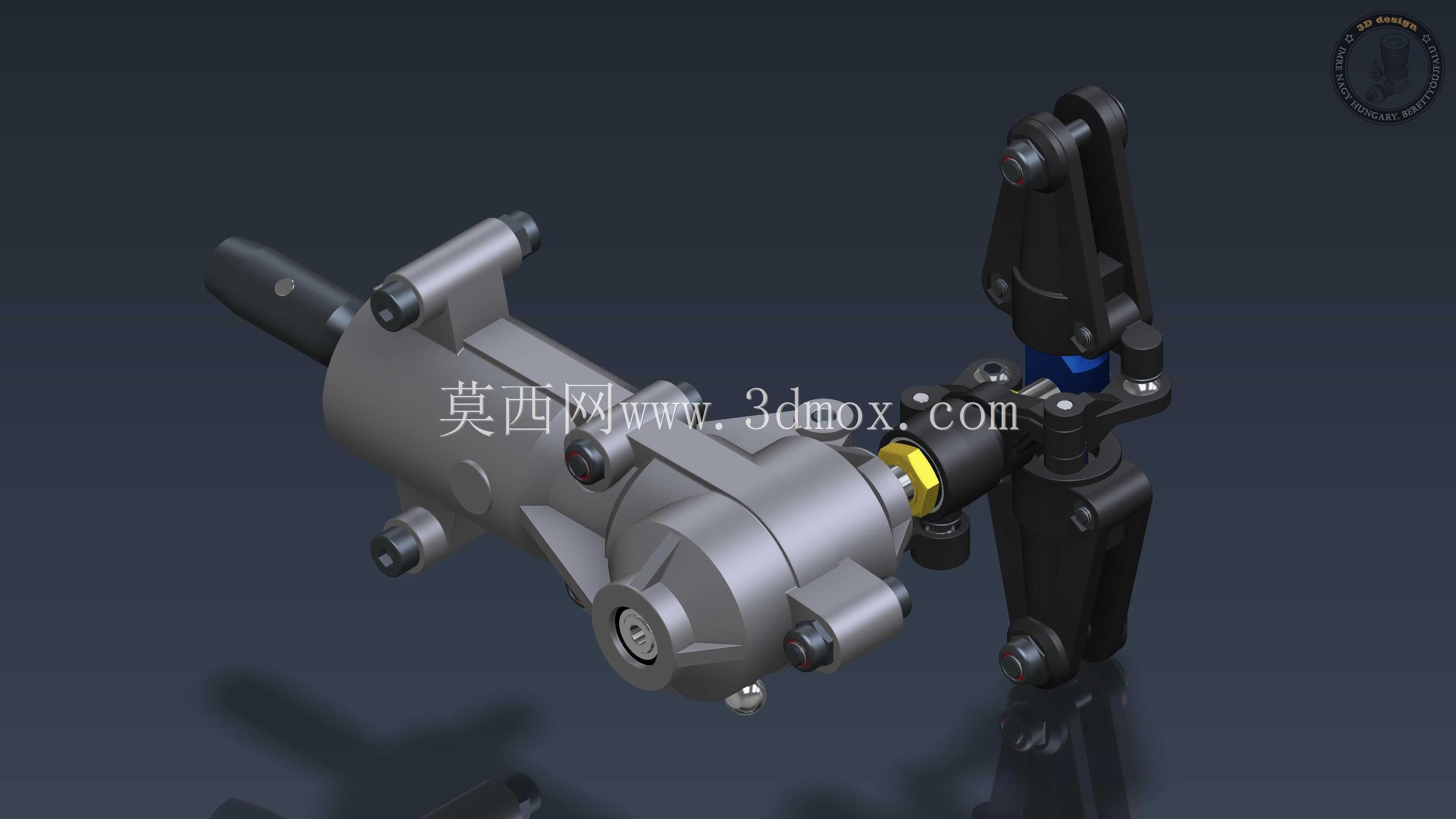

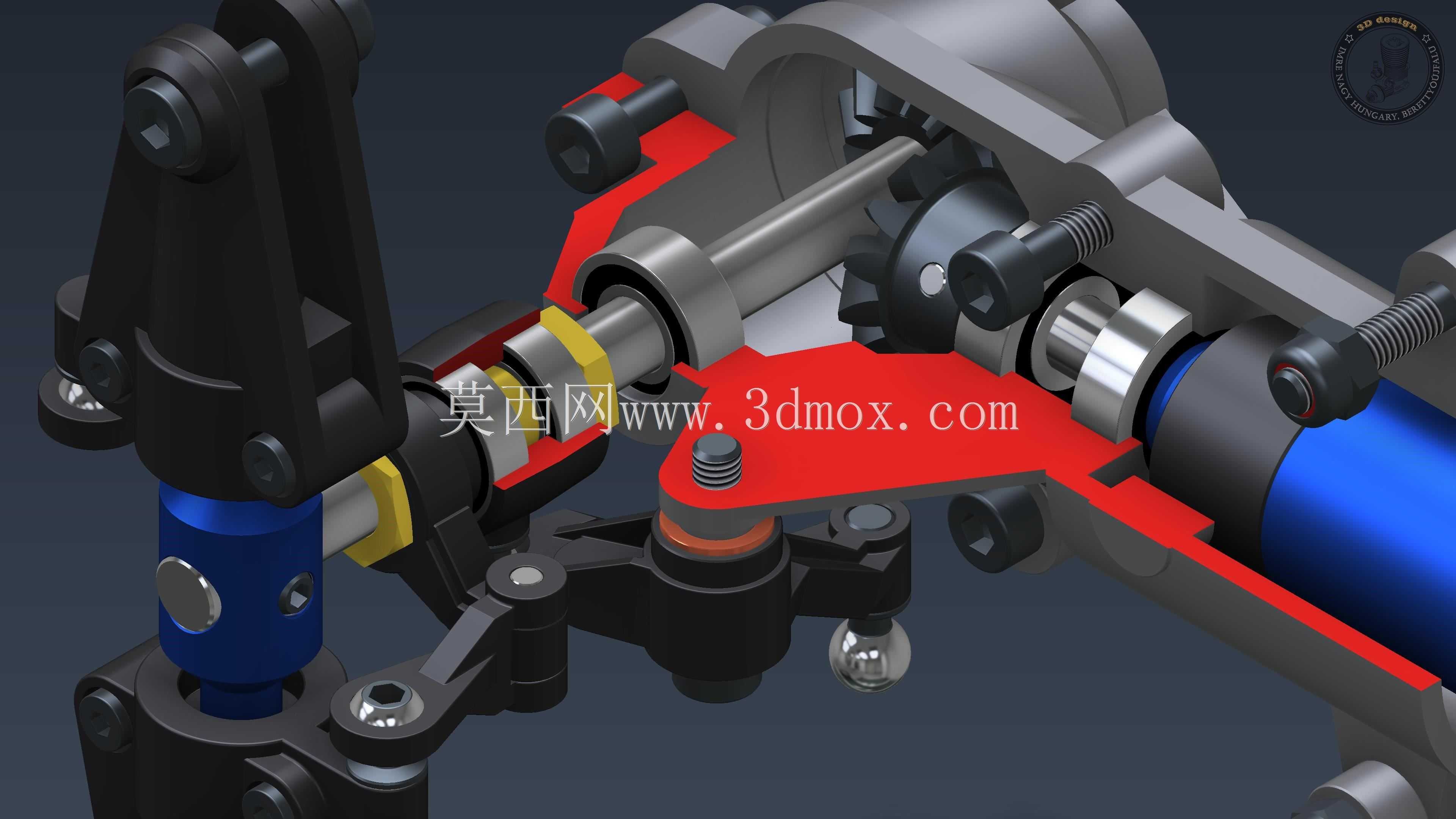

从结构设计思路拆解,总成主体采用铝合金铣削成型的中空壳体,内部集成一对锥齿轮完成动力换向与减速,壳体两端预留轴承安装位,通过深沟球轴承支撑尾桨轴与输入轴,既保证高速运转下的同轴度,又能承受尾桨产生的轴向与径向交变载荷;变距机构采用十字滑环配合双摇臂的布局,舵机拉杆的直线推拉转化为滑环沿尾桨轴的轴向滑动,再通过变距连杆带动桨夹绕桨根铰点转动,实现桨距连续可调,连杆两端均采用球头扣连接,自动补偿装配误差与运动间隙,避免舵机负载卡滞。
安装边界方面,壳体侧面预留两组贯穿安装孔,可通过卡箍直接抱紧标准直径的碳纤维尾管,孔位间距适配主流50-90级航模直升机的尾管安装尺寸;输入端轴头设计为扁位配合紧定螺钉的锁紧结构,与尾传动轴套接后可快速锁死,防止高速运转打滑;尾桨轴输出端带标准桨夹安装螺纹与锁紧螺母,适配对应量级的塑料或碳纤维尾桨,桨叶旋转扫掠区域需与垂尾、尾撑保持足够安全间隙,避免高速转动下发生干涉。
实际工况中,尾桨转速通常可达每分钟数千转,壳体表面设计有散热筋结构,及时带走齿轮啮合与轴承摩擦产生的热量,避免润滑脂高温失效;所有外露金属件均做阳极氧化处理,兼顾防锈与减重,整套总成在保证结构强度的前提下尽可能控制尾部重量,避免整机重心过度后移,适配航模飞行中频繁的航向机动与剧烈载荷变化。
