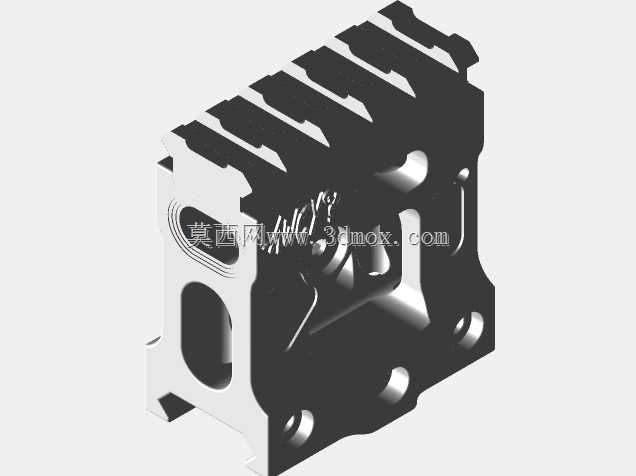

皮卡汀尼导轨竖板拼接战术安装基座

　　这套竖板拼接结构的核心设计目标，是在现有立式安装基座的顶面拓展出符合通用战术附件安装规范的皮卡汀尼导轨段，让原本仅承担支撑、走线或设备搭载功能的竖板，无需额外焊接转接支架、不用在原有基体上额外打孔破坏结构强度，就能直接加装各类需要标准导轨接口的外置功能组件。从实际落地场景来看，这类结构最早在野外观测设备、便携战术终端、车载辅助观瞄支架上大量使用：操作人员需要在同一竖置安装面上快速拆装照明模块、激光指示组件、辅助摄像单元或者外置信号天线，传统光面竖板只能靠扎带、胶粘或者定制抱箍固定，反复拆装后定位精度完全无法保证，而拼接式导轨直接把标准接口做在基体顶面，每一条卡槽的间距、凸起宽度都严格匹配通用附件的锁紧爪，装拆一次不需要重新校准光轴或者对准安装孔位。

　　设计思路上没有选择在整块竖板毛坯上直接铣出通长导轨，而是采用分体拼接的方案：原有竖板基体保留了全部的轻量化镂空、侧边安装孔和底部对接法兰，导轨段作为独立拼接特征和基体顶面的定位槽嵌合，后续如果导轨齿出现磨损、或者需要更换不同长度的导轨段，只需要替换拼接部分，不用报废整个竖板基体。结构上特意在导轨每两个齿槽之间预留了排屑间隙，野外使用时混入的泥沙、雨水可以直接从槽缝漏出，不会出现附件锁紧爪被杂物卡死无法拆卸的问题。

　　外形尺寸上，基体完成缩放后的外包络边界为31.64mm×59.16mm×52.83mm，这个尺寸刚好适配常用的PLA或者高强度工程塑料3D打印成型，打印时设置205到230摄氏度的成型温度、百分百填充密度，成品的导轨齿抗挤压强度完全可以满足日常附件反复装拆的使用需求。安装边界方面，基体预设的固定点位完全匹配标准支架五金：底部两个安装位适配M4尼龙六角螺母，侧边锁紧位分别对应一根M4×25内六角螺钉和一根M4×30内六角螺钉，安装时不需要额外攻丝，螺母可以直接预置在基体背面的沉孔里，从正面穿螺钉就能完成整个竖板和下游支架的锁紧固定。

　　基体侧面的异形镂空不是单纯为了减重：大尺寸椭圆孔预留了走线空间，加装的电子附件线缆可以从孔内穿过，不会外露在导轨区域被附件锁紧结构挤压；边角的圆弧过渡全部做了壁厚均匀化处理，打印成型时不会出现局部应力集中导致的层间开裂，底部法兰的四个角预留了定位凸台，和对接支架贴合时可以自动对位，不需要操作人员反复调整竖板的安装垂直度。导轨段的顶面和竖板主安装面的平行度在建模时就做了基准约束，拼接完成后所有导轨齿的顶面共面，附件装夹后不会出现偏斜，整套结构兼顾了改装便利性、结构强度和野外场景的耐用性。
