手摇曲柄传动连接结构三维设计

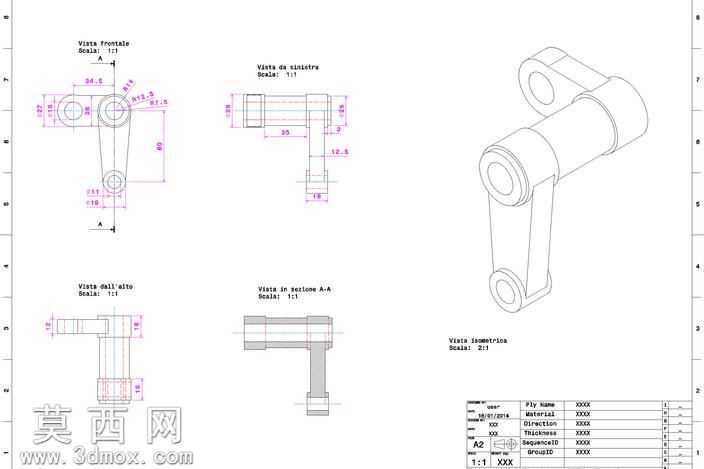

本次设计的手摇曲柄为动力系统中的手动传动执行构件，整体采用三维参数化建模方式完成全流程设计，建模过程中先梳理曲柄的功能逻辑：该构件需要承接外部手摇输入的扭矩，将回转动力传递至下游动力轴系，因此结构上分为三个核心功能区段，分别是手摇握持端的连接轴段、中间的传力臂身段、以及与动力轴对接的安装端段。建模阶段先绘制各功能段的二维截面草图，严格按照工程尺寸约束各段的直径、长度、孔位中心距参数，保证两端安装孔的同轴度公差符合传动要求，中间臂身采用变截面过渡设计，在保证结构强度的前提下去除非必要的冗余材料，实现轻量化与力学性能的平衡。完成基础实体建模后，对各段的衔接位置做圆角过渡处理，避免应力集中导致的构件疲劳损坏，两端的安装孔内预留了标准配合公差，可直接与对应规格的销轴、轴件完成装配对接。后续对模型进行结构校验，模拟手摇施力时的受力分布，调整臂身的截面厚度，确保在额定手动扭矩输入下不会出现结构变形，同时对模型进行渲染处理，采用金属哑光材质模拟实际钢制曲柄的表面质感，添加标准工程三视图与轴测视图的布局，清晰展示各部分的结构细节与尺寸关系，最终模型可直接用于传动机构的虚拟装配、运动仿真以及后续的加工生产参考，整体结构紧凑，传力路径清晰，完全满足手动动力输入场景下的使用需求。
