概念喷气式飞行器外观结构三维设计

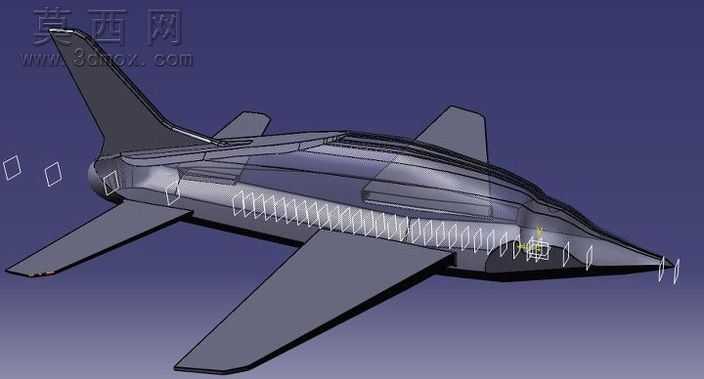

本次设计的概念喷气式飞行器，整体采用低阻流线型气动布局，在三维建模过程中首先以机身中轴线为基准搭建主参数化骨架，将机头尖锐锥形轮廓、机身流畅过渡曲面、后掠式主翼、垂直尾翼的关键定位参数全部关联至骨架特征，确保后续调整外形时各部件的相对位置、装配间隙能够同步更新，避免出现曲面错位、结构干涉的问题。机身曲面建模阶段，通过多组截面样条曲线控制不同站位的机身截面轮廓，使用放样、曲面填充、曲率连续倒角工具完成整机外曲面的构建，重点优化了座舱盖与机身衔接处、机翼与机身融合段、尾翼与后机身过渡区域的曲面顺滑度，保证曲面G2连续，为后续渲染阶段的光影表现打下基础。结构设计上，主翼采用大后掠角梯形翼型，翼根处做加厚处理预留内部结构安装空间，翼尖做切尖优化降低飞行诱导阻力；垂直尾翼采用后掠式单垂尾布局，前缘后掠角度与主翼保持一致，兼顾方向稳定性与整体造型的协调性；机身下部预留动力舱段空间，表面的条状凸起结构为预设的散热口与传感器安装位，兼顾气动减阻与功能需求。材质与渲染阶段，机身主体采用哑光深灰航空合金材质，座舱盖使用半透明深色聚碳酸酯材质，调整材质的反射率、粗糙度参数模拟真实航空器的表面质感，添加柔和的环境光与定向主光源，突出曲面的光影过渡效果，清晰展现整机的造型轮廓与结构细节。整个设计过程从气动布局合理性出发，兼顾造型的未来感与结构的可实现性，通过参数化建模方式保证了模型的可编辑性，能够快速调整外形参数适配不同的设计迭代需求，完整还原了概念喷气式飞行器的外观特征与基础结构逻辑。
