数控机床用NEMA23规格电机安装固定座

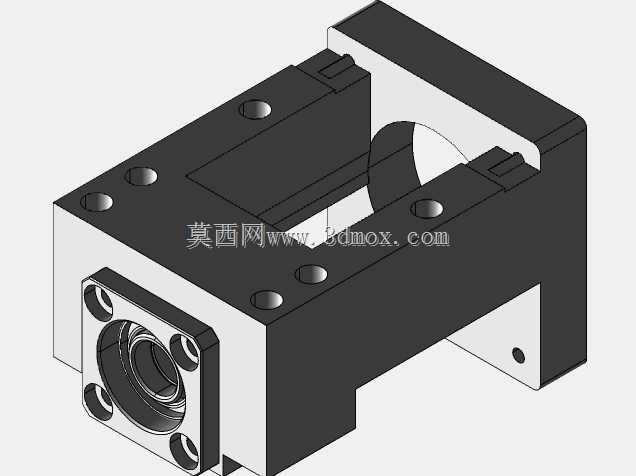

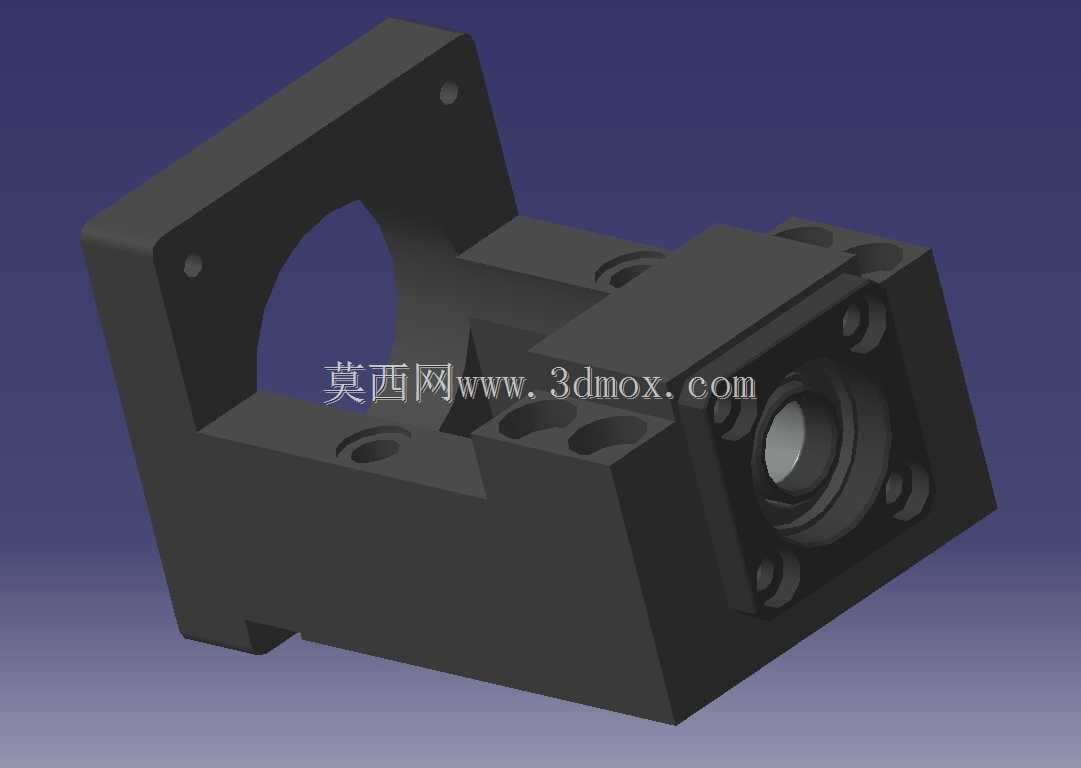

　　这款安装固定座主要面向数控机床的进给传动单元配套设计，核心作用是实现NEMA23规格步进或伺服电机与滚珠丝杠传动副的精准对接，在数控车床、小型加工中心、桌面级数控铣削设备的X/Y/Z轴传动结构中都能见到这类构件的应用。从结构设计逻辑来看，构件采用一体化块状构型，没有多余的分体拼接结构，从根源上规避了多零件装配带来的累积误差，能有效保障电机输出轴与丝杠轴的同轴度要求，避免轴系偏载引发的轴承磨损、传动卡顿、定位精度漂移等常见设备故障。

　　设计过程中优先考虑了安装边界的适配性，左侧的方形法兰面预留了对应NEMA23电机安装孔位的标准孔距，四个沉头孔的位置严格匹配该规格电机的安装基准，电机装入后输出轴可直接伸入中部的镂空避让腔，不会与座体发生运动干涉。座体右侧的端面结构专门适配丝杠支撑端的轴承安装位，可直接嵌入匹配规格的角接触轴承或深沟球轴承，实现丝杠端部的回转支撑，无需额外设计独立的轴承座构件，大幅压缩了传动单元的轴向安装空间，让设备的整体结构布局更紧凑。

　　座体底部的平面为安装基准面，预留了多个螺纹安装孔，可直接固定在机床的滑台安装面或床身基准面上，安装时只需打表校准基准面的平面度与导轨的平行度，即可快速完成传动组件的定位，降低现场装配的调试难度。中部的镂空结构并非单纯为了减重，一方面可以为电机输出轴与丝杠的联轴器提供充足的安装操作空间，方便装配人员伸入工具完成联轴器顶丝的锁紧操作，另一方面也能在设备运行过程中为联轴器、电机端部提供散热通道，避免长时间高速运转时热量堆积加速密封件、橡胶缓冲件的老化。

　　从实际使用场景出发，这类安装座的刚性设计经过针对性优化，座体的壁厚分布经过受力校核，在电机急停、快速换向的动态载荷下不会出现明显的形变，能稳定维持轴系的同轴度，保障传动精度的长期稳定性。对于设备改造、小型数控设备自研的结构设计人员来说，这类标准化的安装座可以直接复用，无需从零开始进行安装位的结构设计、孔位校核，能大幅缩短结构设计周期，减少非标设计的出错概率。在装配流程中，可先将轴承压入座体右侧的轴承位，再将电机固定在左侧法兰面，预装联轴器后再整体固定到设备基准面上，最后完成联轴器与丝杠的对接即可，整个装配流程逻辑清晰，不需要复杂的专用工装辅助。
