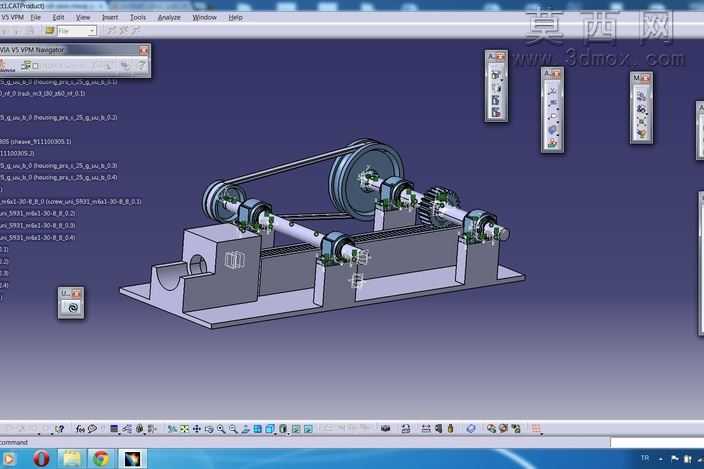

本作品为挤压装置的三维机械结构设计,采用三维建模软件完成全参数化的零件建模与整机装配设计,完整还原了挤压设备的动力传递与执行端结构逻辑。建模过程中,首先对设备的底座支撑结构进行设计,采用一体式铸造风格的底座造型,预留轴承安装位与定位槽,保证整机运行的结构稳定性,底座部分通过拉伸、切除、圆角等基础特征完成建模,对安装面的平面度、定位孔的同轴度均做了参数化约束,方便后续加工环节的尺寸调整。动力传递部分采用带传动与齿轮传动组合的方案,输入端设置带轮结构,通过V带实现电机动力的初步输入与减速,带轮部分通过旋转凸台特征完成建模,对带轮槽的角度、深度均按照标准传动件参数进行设置,保证带传动的传动效率与使用寿命;带轮输出端连接传动轴,轴上装配啮合齿轮组,实现动力的二级减速与扭矩传递,齿轮建模过程中按照标准渐开线齿形参数生成齿廓特征,对齿轮的模数、齿数、压力角等参数做了标准化设置,保证齿轮啮合的传动精度,避免运行过程中出现卡滞、磨损过快的问题。传动轴部分通过多段轴径的阶梯轴设计,分别对应带轮、齿轮、轴承、执行端的安装定位,轴肩位置做了退刀槽与圆角处理,降低应力集中风险,所有轴承均采用标准深沟球轴承模型,装配时严格按照轴承与轴、轴承与底座安装孔的配合公差设置装配约束,保证轴系转动的同轴度与顺畅度。整机装配完成后,对各运动部件做了干涉检查,确认带轮运转、齿轮啮合、轴系转动过程中无结构干涉,同时对金属材质的外观做了基础渲染设置,区分铸铁底座、钢制轴类零件、橡胶传动带的材质质感,清晰呈现各部件的结构层次与装配关系。整体设计围绕挤压作业的动力需求,通过两级传动实现扭矩放大,结构布局紧凑合理,各零部件的安装定位逻辑清晰,可作为挤压类机械设备的结构设计参考,也可用于机械原理教学中的传动结构演示。
