电炉电极胶带张紧对齐差速器结构

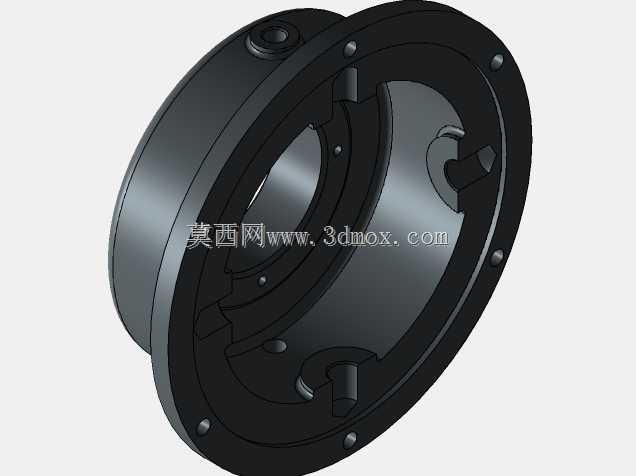

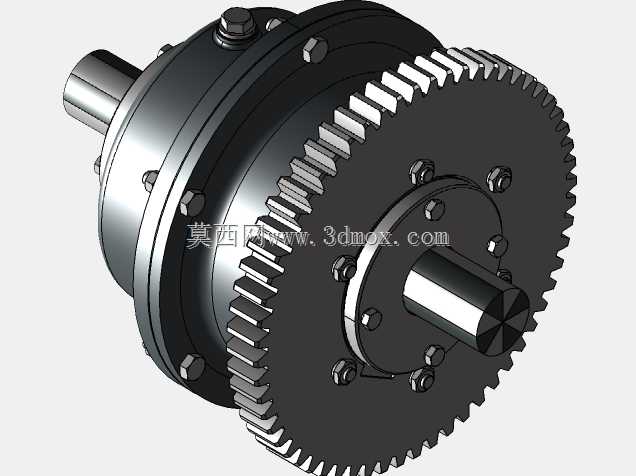

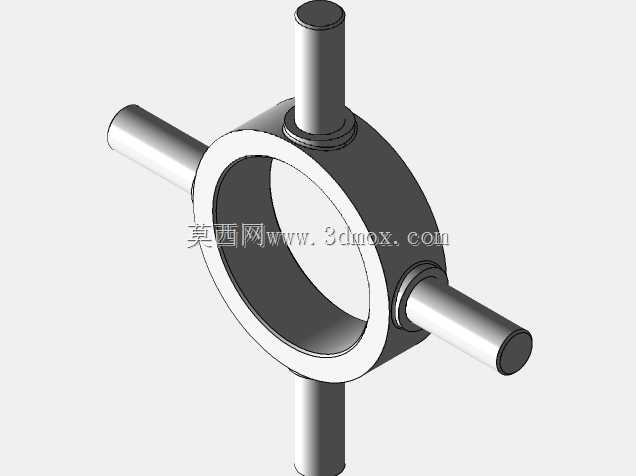

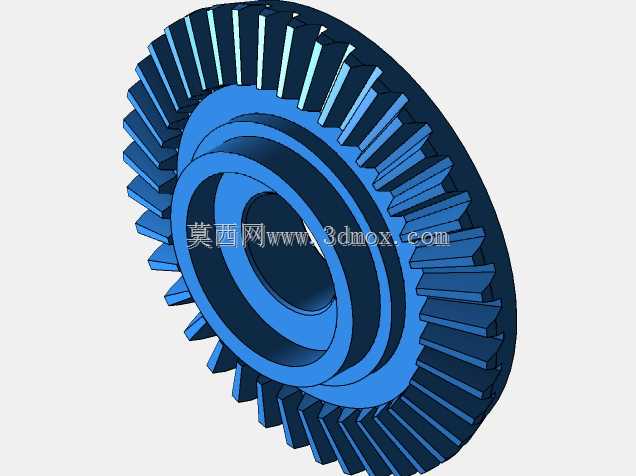

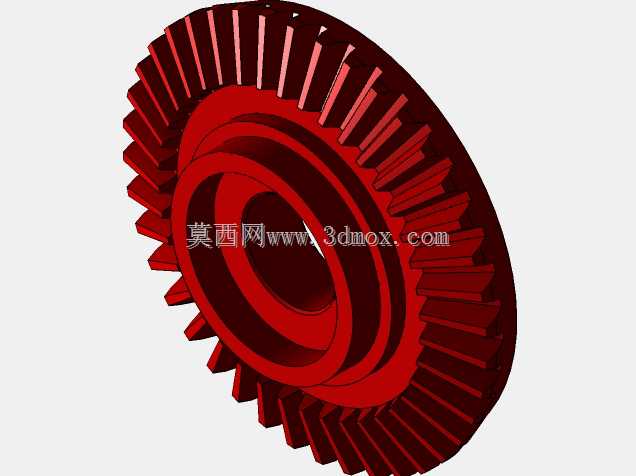

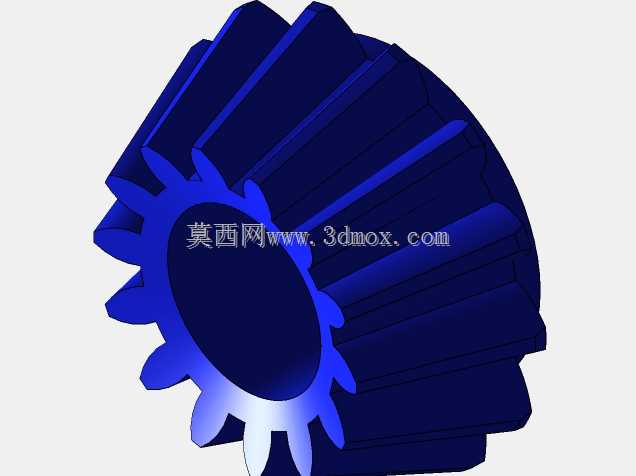

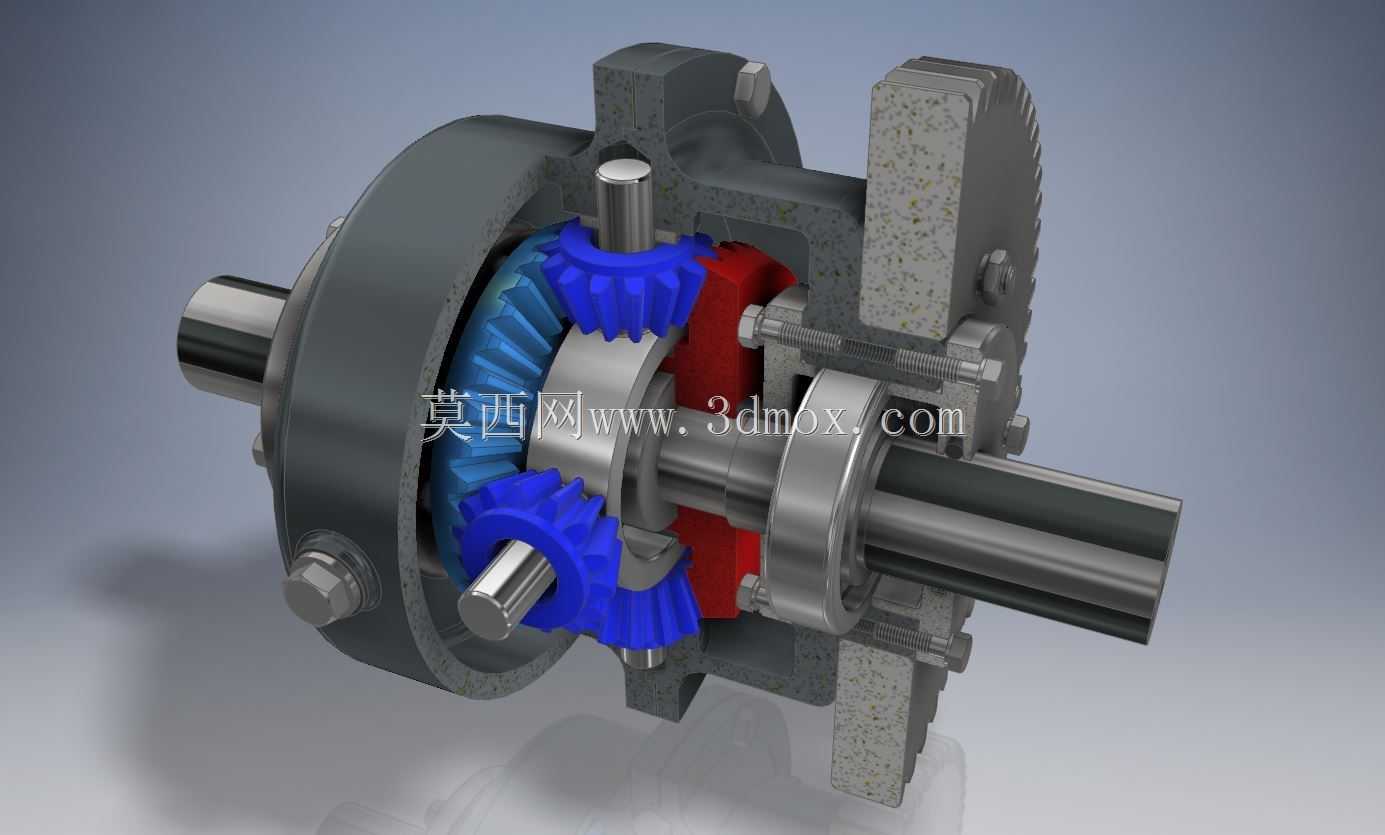

　　这款差速机构的设计初衷，是解决电炉生产线上电极绕行工位的胶带跑偏、张紧力不均问题，在冶金热处理连续生产线的电极输送段，这类工况长期存在高温辐射、粉尘附着的问题，普通张紧轮结构很容易因为胶带两侧张力差出现跑偏，甚至刮蹭电极外壳引发生产故障。从结构布局来看，该差速器采用对称锥齿轮差速核心，两侧输出端直接对接胶带驱动辊，输入端连接主传动链，当胶带一侧因为电极轮廓凸起出现张力变化时，差速结构可自动调整两侧辊子的转速差，无需额外电控检测元件就能实现胶带的自动对中，避免胶带边缘磨损。设计阶段优先考虑了高温工况下的结构可靠性，壳体采用分体式铸铁结构，结合面通过螺栓锁紧，预留了足够的散热间隙，内部锥齿轮采用直齿锥齿设计，啮合间隙控制在0.1-0.

　　2mm区间，既保证差速动作的灵敏度，又避免高温下热膨胀导致的齿面卡滞。安装边界上，输入端轴径与输出端轴径采用统一的过渡配合公差，可直接对接现有生产线的标准传动辊座，壳体上的安装耳孔位置匹配常规电炉输送段的机架安装孔距，不需要对原有设备机架做大规模改造就能直接替换原有张紧结构。实际运行中，该结构可适应胶带线速度0.5-2m/s的运行区间，两侧允许的最大转速差可达输入转速的40%，当胶带出现单侧跑偏趋势时，差速齿轮组会自动将转矩向张力较小的一侧倾斜，带动胶带快速回中，同时保持整体张紧力稳定在设定区间，不需要人工频繁调整张紧螺栓。结构上还预留了摩擦片阻尼结构，可根据胶带的实际材质和张紧需求调整阻尼力矩，避免差速动作过于灵敏导致的胶带来回窜动，外露的紧固件全部采用防松设计，适应生产线长期连续运行的振动工况，内部润滑采用耐高温润滑脂填充，可在120摄氏度的环境温度下长期保持润滑性能，减少日常维护频次。
