CSWP认证考试悬架控制臂练习结构

项目分类:通用机械零部件 发布时间:2024-02-04 ID:738300
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构
  • CSWP认证考试悬架控制臂练习结构

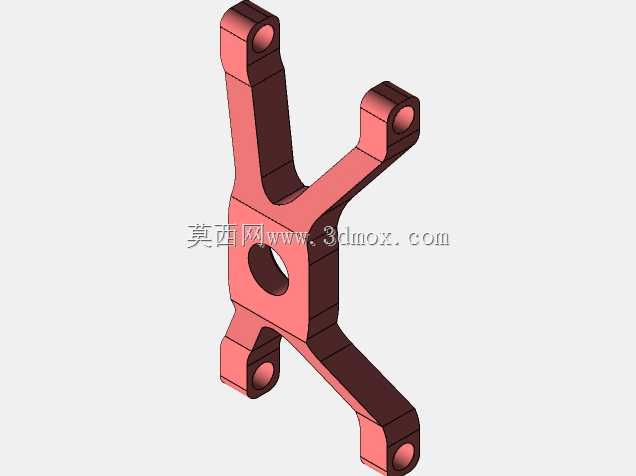

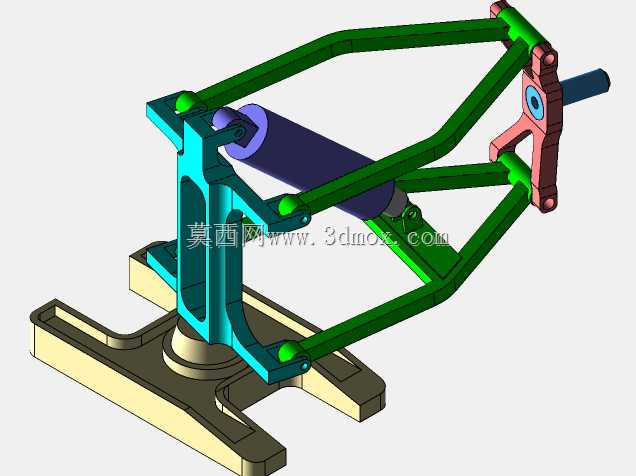

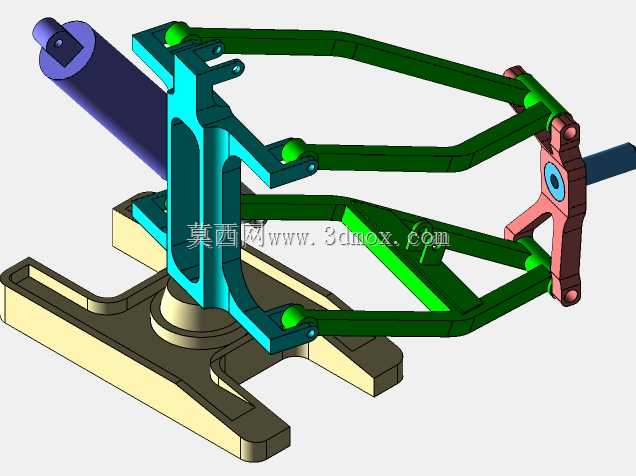

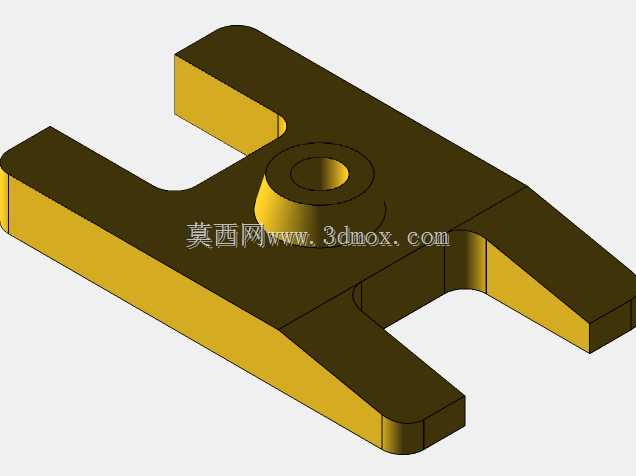

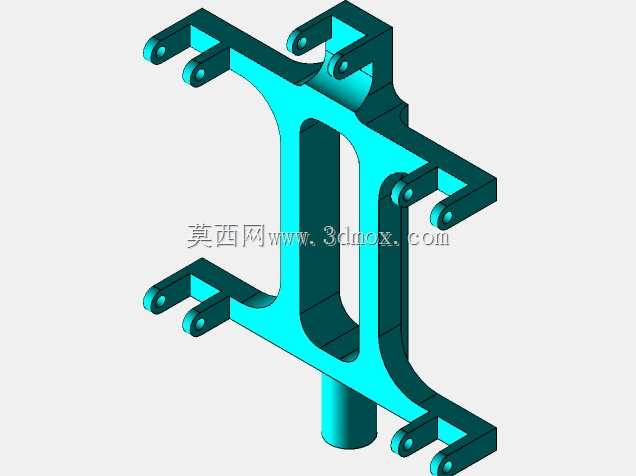

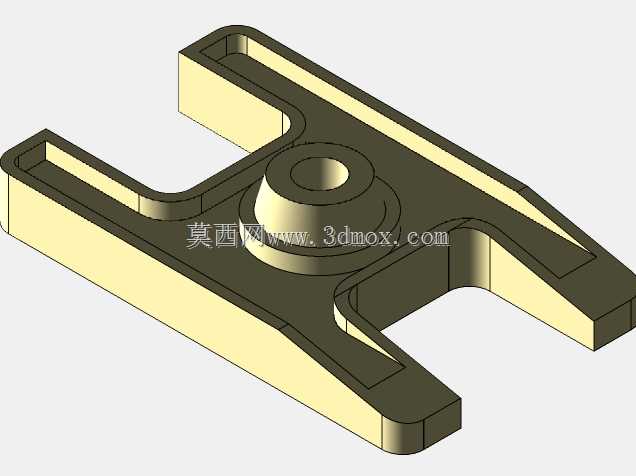

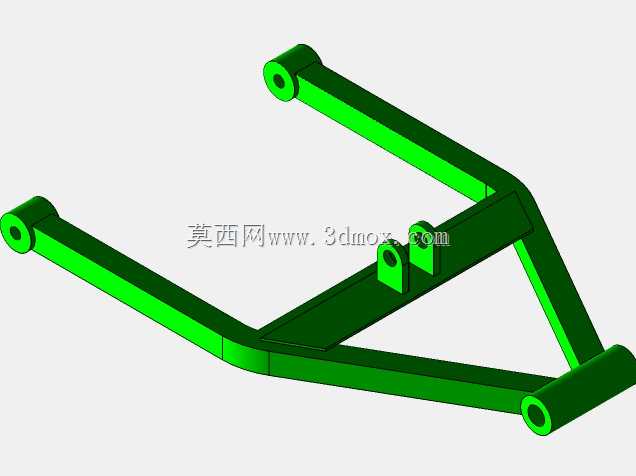

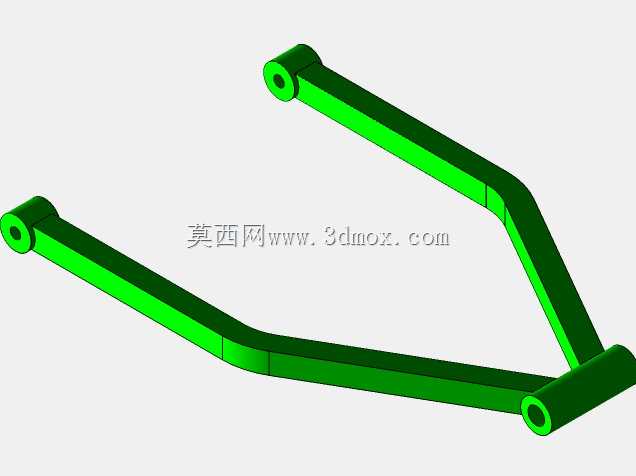

  这套结构是面向CSWP认证考试的典型练习构件,核心模拟的是小型越野设备前悬控制臂总成的装配逻辑,日常练习中可直接对应非道路小型作业车辆、全地形车的悬架系统设计验证场景。整套结构采用上下双叉臂的布局逻辑,底部安装基座直接对应车架上的安装点位,基座上的定位凸台与安装槽完全匹配实车安装的边界约束,建模时严格遵循实车装配的同轴度、面轮廓度公差要求,可直接用于练习装配体配合约束、干涉检查、质量属性计算等CSWP考试核心考点。从功能特性来看,这套结构完整复现了悬架控制臂的运动逻辑:青色的主立柱集成了转向节的安装接口,上部的绿色叉臂通过球铰与主立柱连接,可模拟车轮上下跳动时的摆动轨迹,后部的粉色摇臂对应减震器的安装支座,

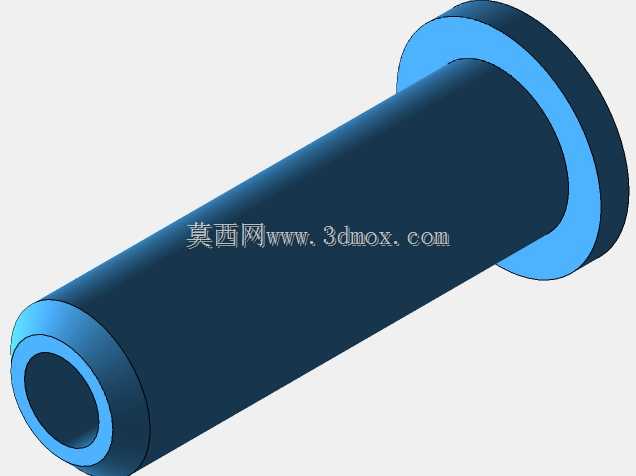

  中间的紫色衬套部件模拟减震器与控制臂的连接缓冲结构,整套结构的运动行程完全参照实车悬架的跳动范围设定,练习时可直接添加运动仿真,验证不同跳动行程下的部件干涉情况、硬点位置变化。设计思路上完全贴合CSWP考试的出题逻辑,从单个零件的草图绘制、特征建模,到装配体的配合添加、方程式关联,再到工程图的视图标注,每一个环节都对应考试的评分点,零件之间的安装边界严格按照实车装配公差设定:底部基座的安装孔位间距、主立柱的球铰安装孔同轴度、叉臂两端球头的中心距,都设置了可通过方程式驱动的尺寸参数,练习者可通过修改关键参数快速验证建模逻辑的正确性,这也是CSWP考试中重点考察的参数化设计能力。外形尺寸上,

  整套结构的安装边界完全适配常规桌面级3D打印机的成型尺寸,练习者完成建模后可直接导出STL文件打印实物,验证装配的实际配合松紧度,底部基座的安装槽宽度、叉臂的截面尺寸、摇臂的安装孔位置都参照1:5的缩比模型设定,既保留了实车结构的所有装配特征,又避免了练习时模型过大导致的软件卡顿问题。结构中所有的铰接位置都预留了衬套安装的间隙,球铰的配合面设置了符合工程实际的配合公差,没有出现考试练习模型常见的过约束、尺寸矛盾问题,每一个圆角、倒角的设置都对应实车零件的加工工艺要求,比如叉臂与球头连接位置的过渡圆角,完全参照铸造零件的拔模斜度与圆角半径设置,主立柱上的减重孔位置与尺寸也符合结构件的刚度设计要求,不会出现为了建模方便随意设置特征的问题。
