带保险丝一体化品字电源输入插座结构

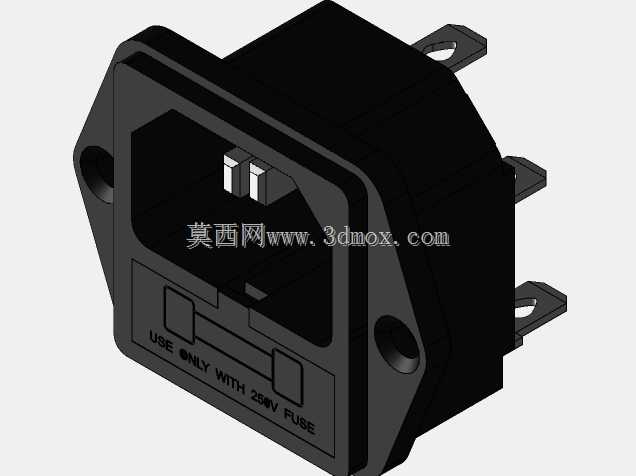

　　这款带保险丝的一体化电源输入插座，是桌面级加工设备、小型工控终端、DIY数控装备供电回路里的核心接插部件，日常选型中经常碰到需要把电源输入、过流保护整合在同一安装位的需求，这类集成式插座刚好能解决分散安装带来的布线杂乱、防护等级不足的问题。从实际使用场景来看，这类插座普遍用在设备侧面板的供电入口位置，替代传统分离式的插座加外置保险丝座的组合，减少面板开孔数量，同时缩短强电回路的走线长度，降低设备内部强电布线干扰弱电信号的概率。设计上采用带法兰的安装结构，两侧预留沉头安装孔，适配M3规格的沉头螺丝固定，安装法兰贴合面板的位置预留了密封胶条的安装槽，装在设备外壳上之后可以达到基础的防尘防泼溅效果，适配车间多尘、

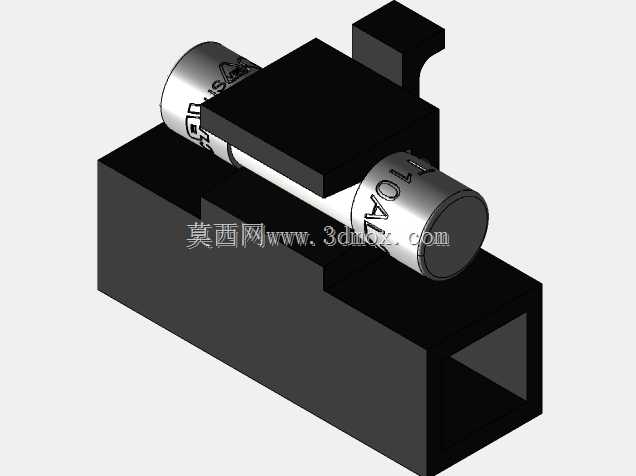

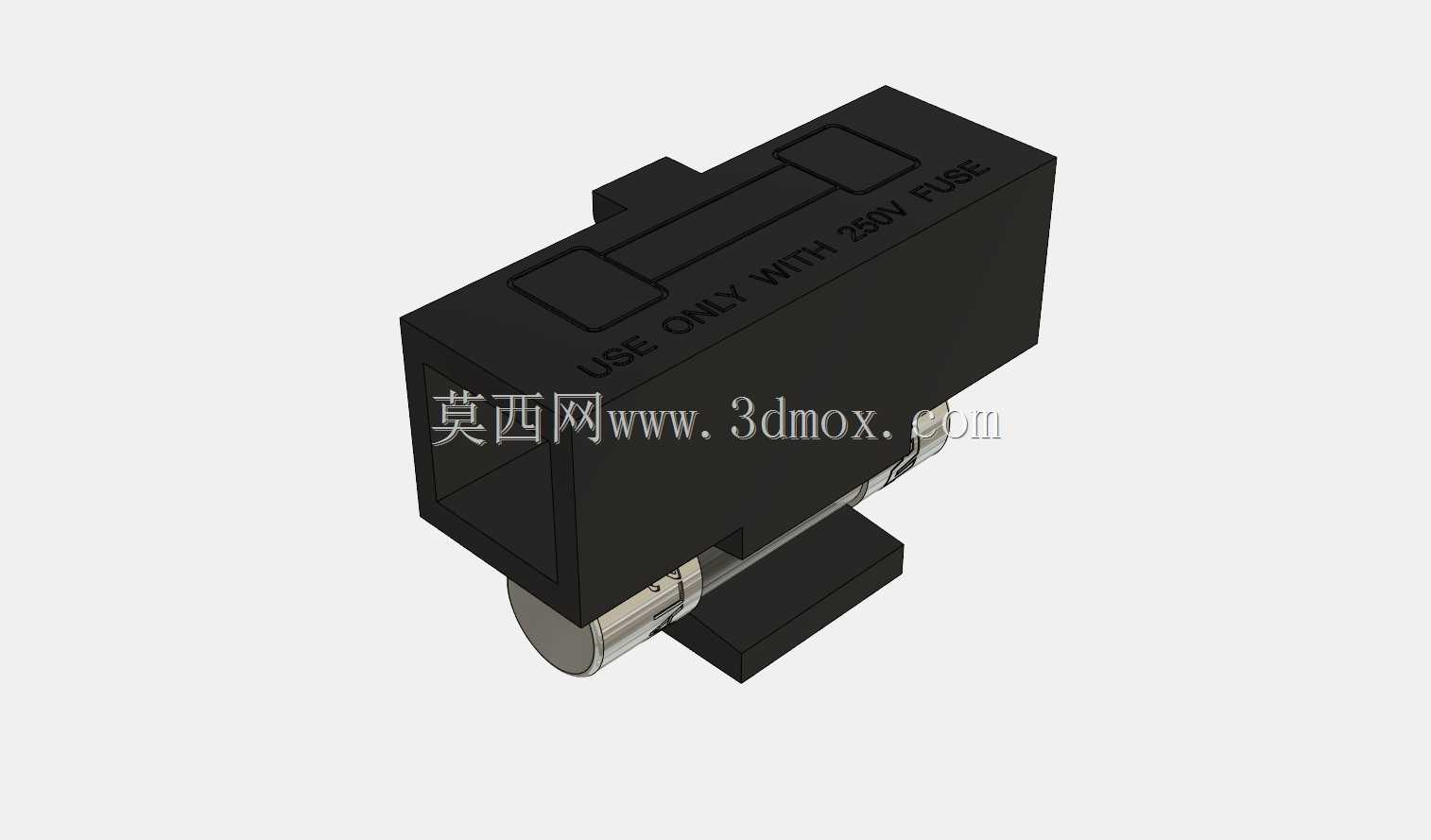

　　偶尔有切削液飞溅的使用环境。插座本体采用阻燃PA材质注塑成型，接触弹片使用锡磷青铜材质，表面做镀镍处理，兼顾导电性能与抗氧化能力，长时间通过10A额定电流时温升控制在安全范围内，不会出现接触片过热导致的壳体软化问题。集成的保险丝仓直接做在插座本体下方，仓盖采用抽拉式结构，更换保险丝时不需要拆开设备外壳，直接从面板外侧就能抽出仓体更换250V规格的延时保险丝，针对设备启动时的浪涌电流有足够的耐受能力，不会出现开机瞬间烧断保险丝的情况。建模过程中严格还原了实物的安装边界尺寸，插座插合端的尺寸完全符合IEC品字插座的通用规范，和常规品字电源线的公头可以完全适配，不会出现插合过松或者过紧的问题；背部的焊片引脚间距留足了安规要求的爬电距离，

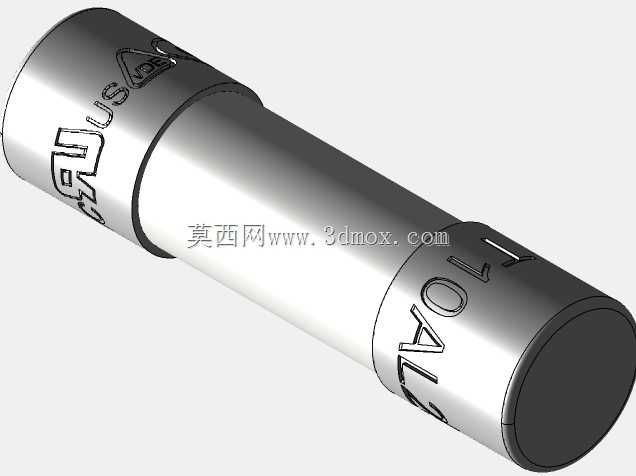

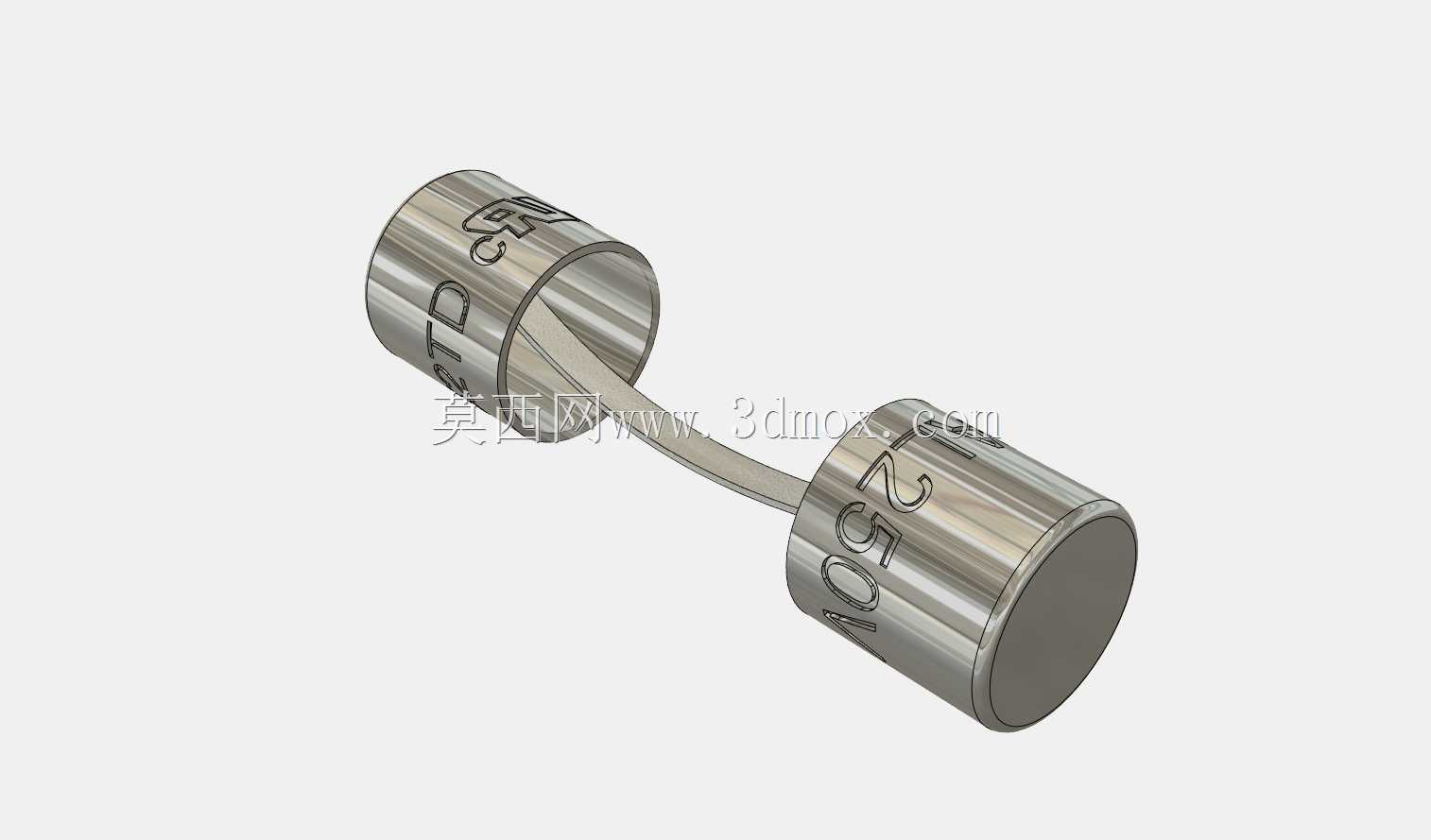

　　布线时不需要额外增加绝缘隔片就能满足强电布线的安全要求。插脚的伸出长度适配常规1.5mm厚度的设备面板，焊片位置预留了足够的焊接操作空间，工人在内部布线时不需要刻意弯折导线就能完成接线，降低装配工序的操作难度。保险丝仓的内部尺寸适配标准5*20mm规格的保险丝，仓内的接触弹片做了防松设计，设备运行过程中出现振动时也不会出现保险丝接触不良导致的供电中断问题，适配有轻微振动的加工类设备使用场景。插座本体的加强筋位置完全按照实物结构还原，法兰和本体连接的位置做了圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，安装锁紧螺丝时即使施加稍大的扭力也不会造成法兰断裂。
