苹果30针接口USB充电传输线缆三维模型

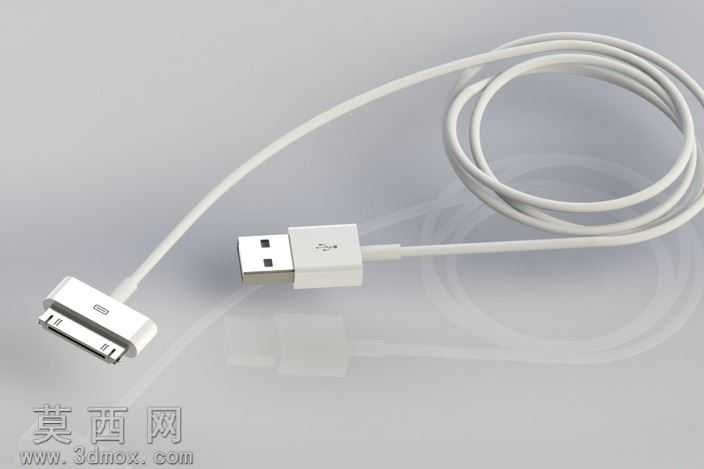

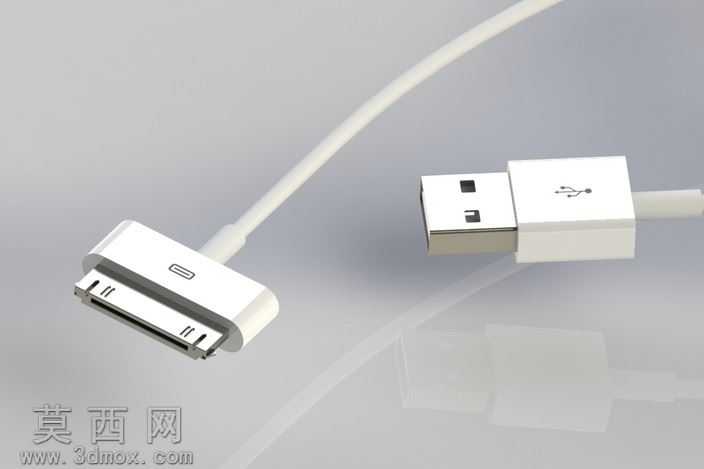

本模型为适配苹果iPhone3、iPhone4、iPhone4S以及iPod系列设备的30针接口USB充电传输线缆三维建模作品，建模过程以还原产品真实外观与结构为核心目标，采用SolidWorks软件完成全参数化建模流程。建模初期先梳理线缆两端接头与线身的结构比例，参考实物尺寸确定各部件的长宽高参数，首先构建USB公头部分：先绘制金属屏蔽壳的拉伸轮廓，通过抽壳、切除特征做出内部插片的容纳空间，再分别建模四个金属接触插片与白色塑料绝缘基座，还原USB接口标准的触点排布与外壳卡扣结构，金属部分赋予磨砂镍材质，塑料基座赋予哑光乳白色PC材质，还原真实接头的质感差异。随后构建苹果30针 dock 接头部分，该接头为宽幅扁平结构，建模时先绘制接头外壳的圆角矩形轮廓，通过拉伸、圆角特征做出圆润的侧边过渡，再通过阵列切除特征做出30针触点的排布槽位，分别建模每一个金属接触弹片与内部固定塑料支架，接头侧面的固定卡扣、顶面的标识凹槽都通过精细切除特征还原，外壳同样采用哑光乳白色PC材质，触点采用镀金金属材质，还原老款苹果接头的外观特征。线身部分采用扫掠特征完成建模，先绘制两端接头之间的自然弯曲路径，再绘制线身的圆形截面轮廓，沿路径扫掠生成柔性线身实体，线身赋予白色哑光TPE材质，添加轻微的表面粗糙度参数模拟真实线材的磨砂触感，同时在线身与两端接头的衔接位置，做出应力释放的锥形过渡结构，还原真实线材的防弯折设计。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮接头的金属触点部分，补光弱化阴影死黑区域，添加环境反射让塑料外壳呈现自然的环境反光，整体渲染效果贴近产品实物的视觉表现。建模过程中各部件均保留独立参数，可灵活调整线身长度、接头尺寸等参数，适配不同的展示与结构验证需求，整体模型结构完整，细节还原度高，可用于数码配件产品展示、结构设计参考等场景。
