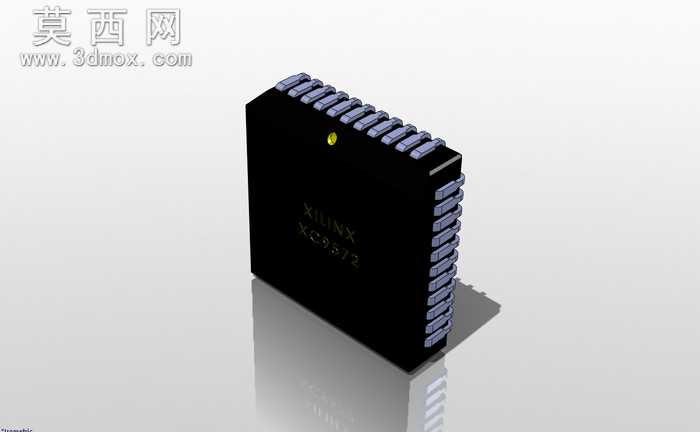

XILINXXC9572型PLCC44封装CPLD芯片三维建模

本次建模对象为XILINXXC9572型号PLCC44封装的复杂可编程逻辑器件，建模全程依托SolidWorks平台完成，从实物测绘到结构还原严格遵循工业级电子元器件建模规范。建模初期先梳理PLCC44封装的核心结构特征：主体为黑色塑封矩形基座，四边分布J型弯折有引线引脚，顶面印有清晰的品牌型号丝印，基座一角设置圆形定位标记，用于生产焊接时的方向识别。建模过程采用多实体分步构建思路，首先绘制塑封主体的基准草图，通过拉伸凸台生成核心基座结构，对基座边角做符合工业封装标准的微小倒角处理，还原真实塑封件的边缘工艺特征；随后构建引脚结构，先绘制单个J型引线的截面轮廓，通过扫描特征生成单根引脚，再按照PLCC44封装的引脚间距标准，通过线性阵列完成四边引脚的批量排布，同时对引脚与塑封基座的衔接位置做贴合处理，避免出现结构缝隙。材质渲染阶段，针对不同部件匹配对应材质属性：塑封主体采用哑光黑色硬质塑料材质，调整粗糙度参数模拟真实塑封表面的微磨砂质感，避免过度反光；引脚部分采用镀锡金属材质，设置轻微的金属反射率与做旧效果，还原电子元器件引脚出厂后的哑光金属质感；顶面丝印部分采用贴花渲染方式，将品牌与型号标识精准映射到基座顶面的对应位置，还原丝印的浅灰色印刷效果，定位标记则采用亮黄色哑光漆材质，与黑色塑封主体形成清晰视觉区分。结构校验阶段，对照PLCC44封装的官方尺寸参数，逐一核对引脚间距、主体长宽高、引脚伸出长度、定位标记位置等核心尺寸，确保模型尺寸精度符合电子元器件的设计规范，可直接用于PCB布局演示、焊接工艺模拟、电子产品结构装配验证等场景。整体建模过程注重细节还原，既保证了外观与实物的高度一致性，也保留了各结构部件的独立可编辑性，方便后续根据需求调整封装参数或衍生不同型号的同封装芯片模型。
