192mm轴距5.1英寸FPV穿越机结构设计

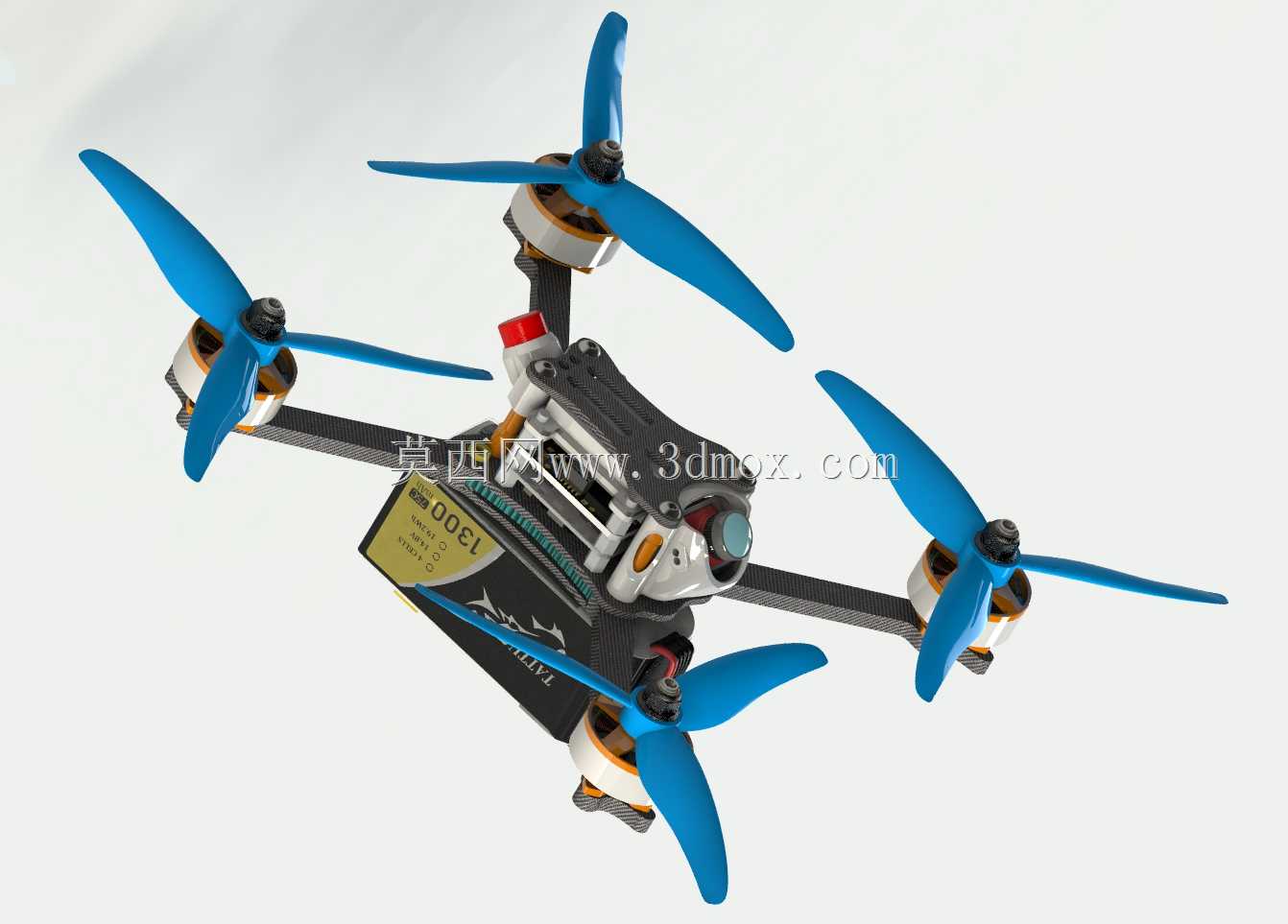

　　这款四轴飞行器采用192mm电机对角轴距布局，适配5.1英寸螺旋桨，整体结构围绕FPV第一视角飞行场景做针对性优化，可覆盖休闲航拍、林间穿越竞速、低空近距巡检等多类使用需求。机架主体采用分体式碳纤臂与中心板叠装结构，机臂与中心板的连接位做了加厚凸台设计，可抵消飞行中急转、急停产生的交变应力，避免长时间飞行后连接位出现疲劳开裂问题。动力布局上，四个电机安装座预留了标准孔位，可适配主流22系列无刷电机，电调安装位限定在30.5x30.5的尺寸边界内，既可以选择分体电调分别固定在四个机臂末端，也可适配同尺寸的四合一电调集中安装在中心板下层，走线时可将电源线沿机臂内侧的走线槽排布，避免螺旋桨转动时剐蹭线材。

　　飞控与图传模块集中布置在中心板上层区域，预留了20x20规格的标准安装孔位，可兼容主流飞控、图传、接收机的叠装需求，天线安装位预留了棒棒糖3、4代天线的固定座，可根据使用场景选择全向或定向天线，保证复杂环境下的图传信号稳定。摄像头安装位采用前置倾斜布局，适配微型NANO规格的FPV摄像头，安装座预留了角度调节空间，可根据飞行速度调整摄像头倾角，兼顾高速飞行时的前方视野与低速状态下的下方取景需求。整机的重心控制在中心板几何中心偏下位置，电池安装位设计在中心板底部，通过绑带固定，可根据续航需求搭配不同容量的锂电池，飞行时可通过调整电池前后位置微调整机重心，降低飞控的姿态修正负担。机架的起落部分采用机臂末端延伸的一体式结构，

　　没有额外加装独立起落架，既减轻了整机重量，也能在降落时通过机臂的轻微形变缓冲落地冲击，避免硬着陆时损坏中心板上的电子元件。结构设计时充分考虑了维修便捷性，机臂为独立可更换结构，单个机臂受损后无需更换整个机架，只需拆下对应连接螺丝即可完成替换，日常维护时也可快速拆开中心板盖板，完成飞控接线、电调调试等操作。
