工程机械用直列六缸柴油动力装置结构

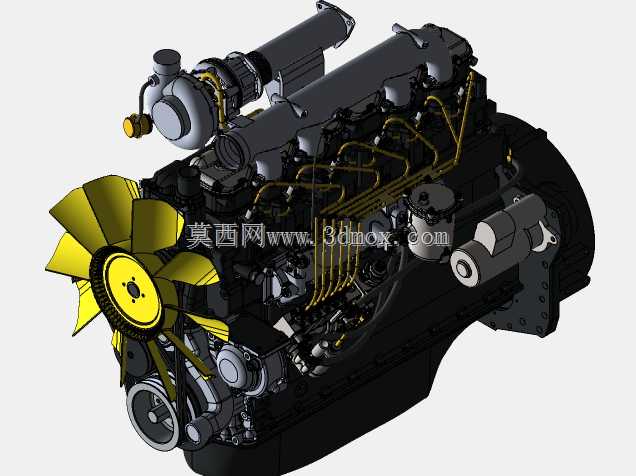

　　这款动力装置主要适配装载机、挖掘机、平地机等非道路工程机械设备，作为整机的动力输出核心，需要在高粉尘、变载荷、连续长时间作业的工况下稳定输出扭矩，为工作装置的液压系统、整机行走系统、附属电气系统提供持续动力来源。从结构布局来看，采用直列六缸的缸体排布形式，这种排布方式的曲轴动平衡特性更优，作业时的整机振动控制表现更好，能有效降低长时间作业带来的结构疲劳损伤，前端集成的轴流式冷却风扇与散热器匹配，可在高负荷作业时带走缸体燃烧、机油循环、增压空气带来的多余热量，避免热衰减导致的动力下降。设计过程中优先考虑了野外作业的维护便利性，燃油滤清器、机油加注口、启动马达的布置位置都预留了足够的操作空间，

　　日常保养时无需拆解过多外围护板即可完成滤芯更换、油液加注等操作；涡轮增压单元布置在排气侧高位，既缩短了排气道长度提升增压响应速度，也能避免作业时地面飞溅的泥水直接冲击增压器壳体，延长部件使用寿命。高压燃油管路采用分层排布的走线方式，每根油管的固定卡箍位置都经过振动校核，避免发动机运行时的共振导致油管接头松动漏油，线束与高温管路之间预留了足够的隔热间隙，部分靠近排气歧管的线路额外增加了隔热护套，防止长期高温烘烤导致线路老化。安装边界方面，缸体两侧的悬置安装孔位采用对称式设计，适配不同吨位工程机械的机架安装尺寸，飞轮壳的连接尺寸符合通用工程机械的动力对接标准，可直接匹配不同规格的液压泵取力接口，无需额外设计转接法兰；

　　前端皮带轮系采用多楔带结构，同时驱动冷却风扇、发电机、水泵等附属部件，皮带张紧轮的布置位置预留了调整空间，日常维护时可快速完成皮带张紧度调整。进气系统的空滤接口朝向整机上侧布置，方便对接大流量空气滤清器，适配高粉尘作业环境下的进气过滤需求，油底壳采用深冲压结构，在工程机械大角度爬坡作业时仍能保证机油泵的正常吸油，避免倾斜工况下的机油供给中断。
