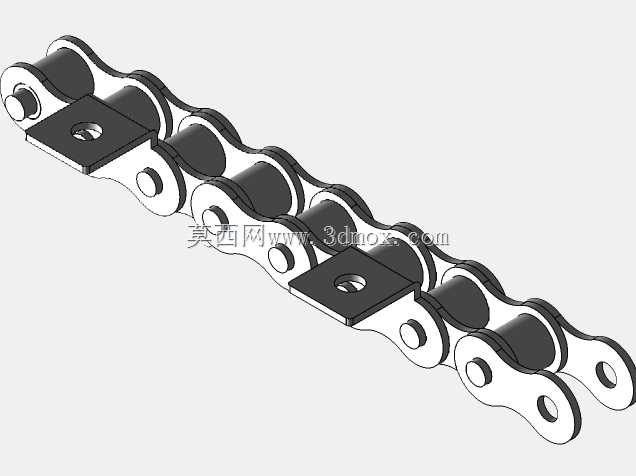

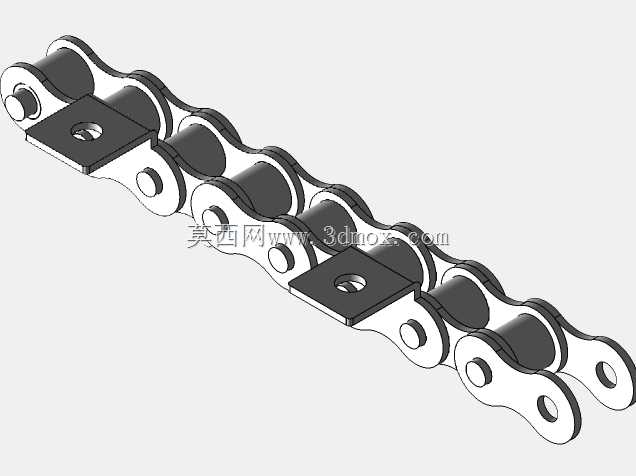

CA6140车床配套12B-3/4传动滚子链结构

　　在普通卧式车床的进给传动与主传动辅助动力传递环节，滚子链是长期承受交变载荷的核心传动部件，本次涉及的12B-3/4规格链条，正是适配CA6140系列车床床头箱、进给箱之间动力传递的配套结构。从实际应用场景来看，这类链条除了车床传动系统使用，也可适配轻工输送线、小型农机传动组、通用机床的辅助动力传输单元，只要对应链轮节距匹配、载荷参数符合设计阈值，就能实现稳定的扭矩传递。从功能特性上看，该链条采用标准短节距精密滚子结构，链板经过对称冲压成型，销轴与外链板采用过盈配合固定，内链板与套筒同样为过盈装配，套筒与销轴之间保留合理间隙形成转动副，滚子与套筒之间为间隙配合，啮合链轮时滚子可自由转动，大幅降低链轮齿面的磨损速率，

　　同时每一节链节的铰接间隙控制在合理范围，既保证传动过程中的挠性，又避免间隙过大导致的传动冲击与回程误差。设计思路上，建模过程完全遵循链传动的实际装配逻辑，先完成单节内链节、外链节的参数化建模，再按照装配约束完成整链的阵列拼接，所有配合面的尺寸公差都参考机械设计手册中短节距传动用精密滚子链的标准要求设定，链板的倒角、销轴的端部铆接结构都做了还原，避免建模时出现理想化无倒角、无工艺结构的问题，方便后续做装配干涉检查、传动仿真时得到更贴近实际工况的结果。从安装边界来看，该链条适配的链轮齿数范围在15-60齿之间，安装时两链轮的轴线平行度偏差需要控制在千分之二以内，链轮端面的跳动量不能超过标准允许阈值，链条的张紧度调整要预留合理的垂度，

　　水平布置时垂度控制在中心距的百分之一到百分之二之间，垂直布置时可适当调小张紧垂度，避免运转过程中出现跳齿、脱链问题。在实际机床维护场景中，这类链条的磨损伸长量超过原节距的百分之三时就需要更换，建模时还原的链节间隙参数，也能为后续的磨损仿真、寿命计算提供准确的模型基础，结构设计时充分考虑了链条运转过程中多边形效应带来的动载荷影响，链板的外形轮廓做了优化，降低高速运转时的风阻与链节之间的碰撞冲击，适配车床主轴箱到进给箱的中低速大扭矩传动工况，能稳定传递额定范围内的扭矩，不会出现早期断链、异常磨损的问题。
