弹簧压紧式快速夹钳结构设计

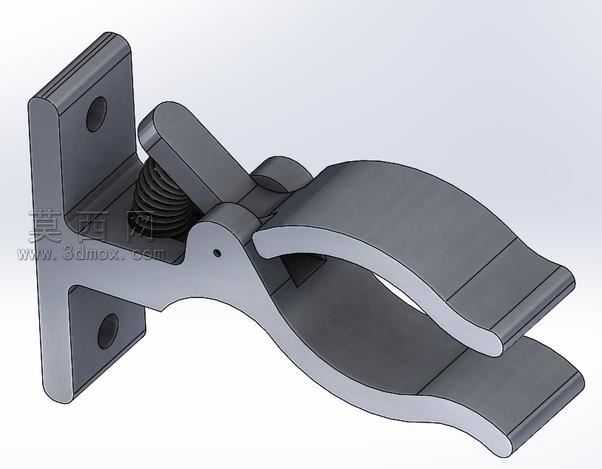

本作品为弹簧压紧式快速夹钳三维建模作品，建模过程依托参数化三维设计软件完成，全程采用实体建模与特征组合的方式搭建整体结构，保证各部件尺寸配合精度符合机械装配公差要求。建模初期先梳理夹钳的功能逻辑：该夹钳依靠内置弹簧提供复位弹力，通过按压操作端实现夹口的开合，完成对管件、杆类工件的快速夹持固定，因此建模时优先确定安装底座的定位基准，以底座上的两个安装孔为装配基准点，依次搭建支撑立臂、弹簧容纳腔、铰接转轴、操作压臂以及上下弧形夹口部件。渲染阶段采用金属哑光材质模拟钢制夹具的真实质感，对弹簧部件做发黑处理的材质表现，铰接转轴处添加轻微的金属高光体现加工精度，夹口接触面做细微的磨砂纹理处理，模拟实际使用中增加夹持摩擦力的表面工艺，整体渲染采用柔和的环境光，避免过度反光遮挡结构细节，清晰展现各部件的衔接关系。结构设计上，安装底座采用L型折弯结构，两个沉头安装孔可实现与安装面的平齐固定，避免螺栓凸起干扰夹持操作；弹簧内置在支撑立臂与操作压臂的铰接空腔内，既可以为压臂提供持续的复位弹力，又能避免弹簧外露积灰、卡滞，提升机构使用寿命；上下夹口采用适配圆弧面的弧形结构，可完美贴合圆柱类工件的外轮廓，相比平口夹具夹持接触面积更大，夹紧更稳固不易打滑；操作压臂做了加长的弧形按压面设计，符合人体工学，按压操作时受力更舒适，无需过大按压力即可实现可靠夹紧。设计思路围绕快速装夹的使用场景展开，省略了传统螺栓夹紧的繁琐操作，通过杠杆结构放大按压力度，配合弹簧的自动复位，可实现单手快速开合夹持，适合工装工位上的工件临时固定、管线排布固定等多种使用场景，各铰接处的转动间隙经过参数化调整，既保证转动顺畅无卡滞，又不会出现间隙过大导致的夹持松动问题，整体结构紧凑无冗余部件，在保证夹持强度的前提下尽可能缩小整体体积，适配狭小安装空间的使用需求。
