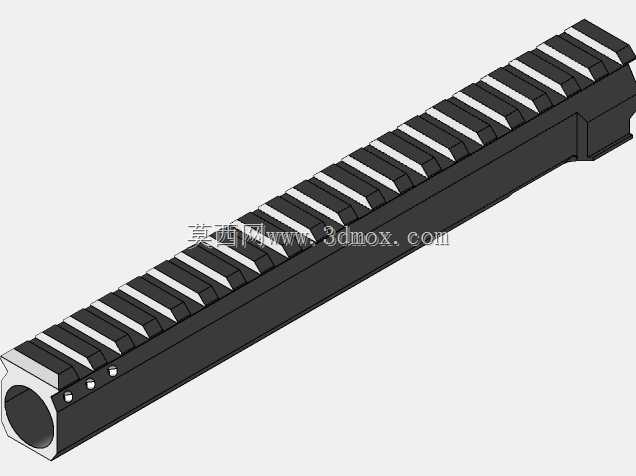

带STANAG导轨的Galil SAR战术气体管道结构

　　该结构件为适配Galil SAR系列枪械的气体管道衍生改型，核心应用场景为轻武器战术改装领域，主要承担枪械导气系统的气路传导功能，同时为战术附件提供标准化安装接口。从功能特性来看，其主体为中空管状结构，内部通孔用于传导火药燃气，为枪械自动循环提供动力源，区别于常规型号的核心设计是顶部集成了STANAG 4694标准战术导轨，可直接兼容各类符合该标准的瞄准镜、战术灯、激光指示器等附件，无需额外加装导轨转接座，大幅减少改装后的附件叠加高度，降低瞄准基线偏移量。设计思路上，整体采用一体化加工成型方案，以坯料直接铣削加工完成，摒弃了传统分体式导轨片拼接的结构，消除了拼接缝隙带来的安装精度误差，同时提升了整体结构刚度，

　　在连续射击产生的振动工况下，导轨不会出现松动移位，保证附件安装的重复定位精度。外形尺寸方面，管道主体长度匹配Galil SAR短管型号的护木安装区间，外径与原枪气体管道的安装座适配，无需对枪身原有安装孔位进行二次加工即可完成装配，安装边界严格控制在原枪护木覆盖范围内，不会超出护木前端影响枪管组件的正常运动，也不会向后延伸干涉机匣盖的拆装操作。管道侧面预留的定位销孔与原枪固定点位完全对应，装配时可直接卡入原枪的固定卡槽，通过侧面的紧定螺钉完成锁紧，装配流程与原厂零件保持一致，降低改装操作的复杂度。导轨部分的齿形间距、卡槽尺寸完全遵循STANAG 4694标准公差要求，附件安装时的锁紧力可均匀分布在导轨接触面上，

　　避免局部应力集中导致的导轨变形，同时导轨表面做了防滑齿纹处理，即使在戴手套操作的情况下也能快速完成附件的装卸与位置调整。管道的壁厚经过受力校核，在保证内部气路通径满足导气量需求的前提下，尽可能降低整体重量，避免改装后枪械前部重量过大影响握持平衡，管壁外侧的加强筋结构沿管道轴向分布，在不增加过多重量的前提下提升了抗弯折性能，即使受到意外磕碰也不会出现管壁变形导致气路堵塞的问题。
