双跑交叉式钢结构楼梯塔架结构

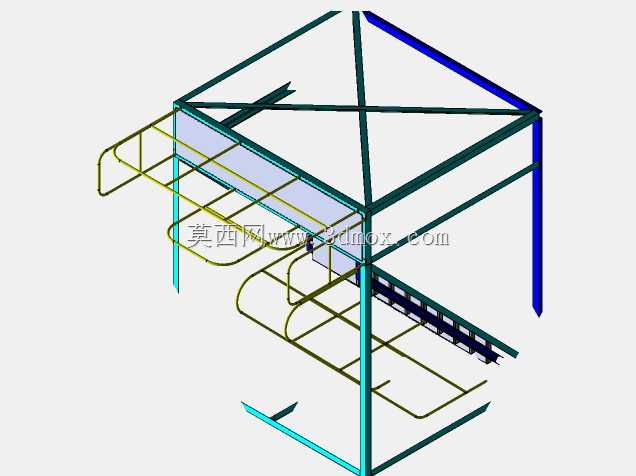

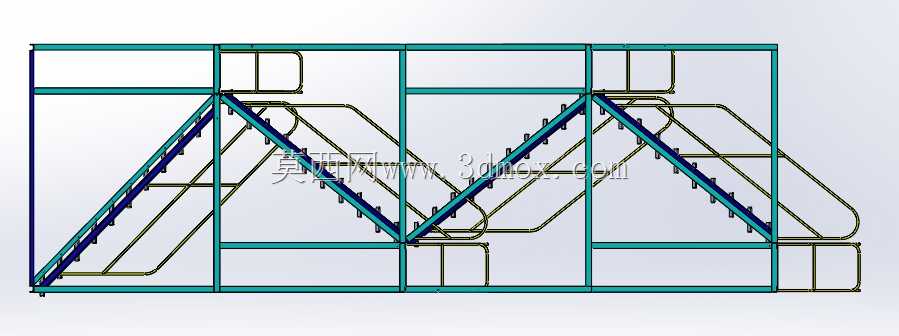

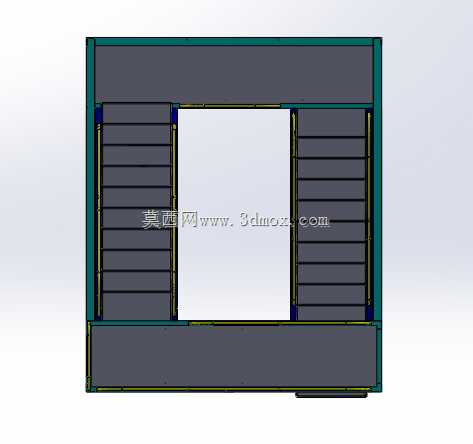

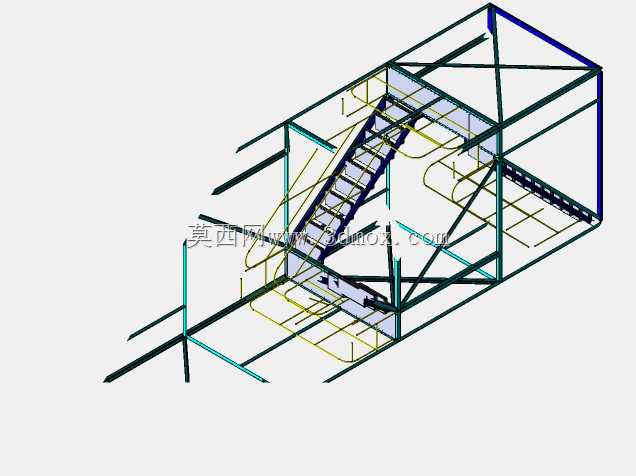

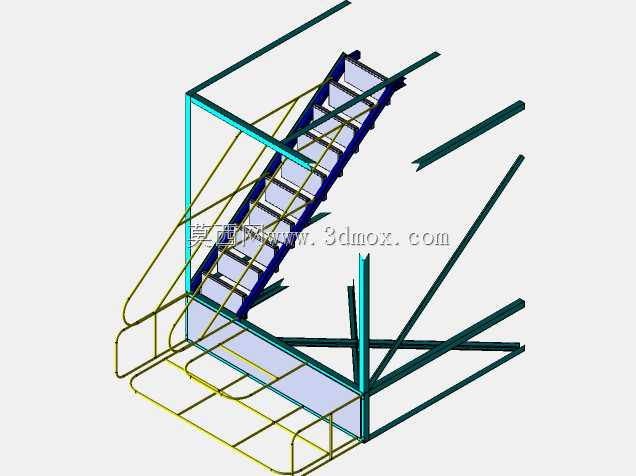

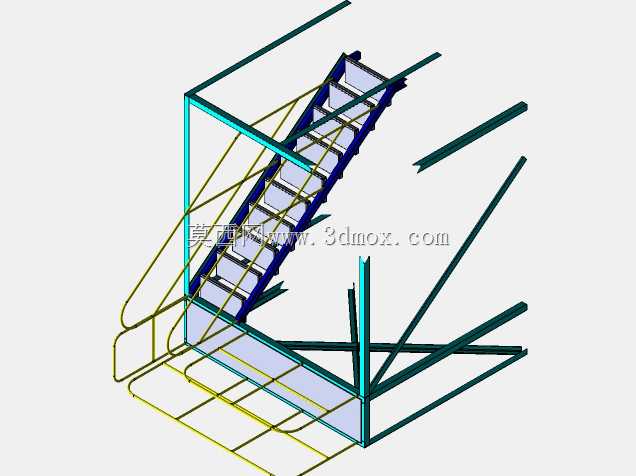

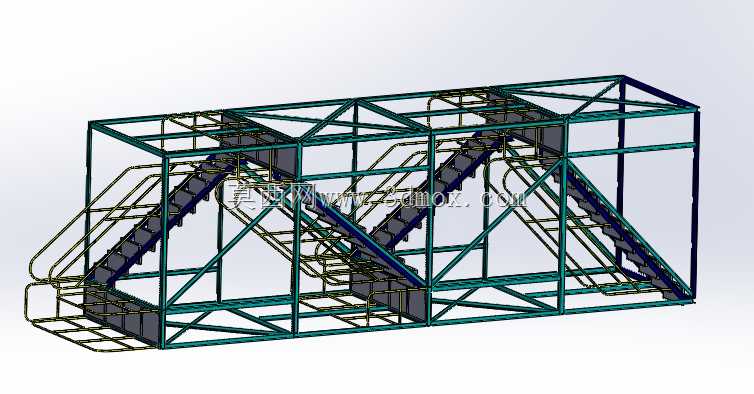

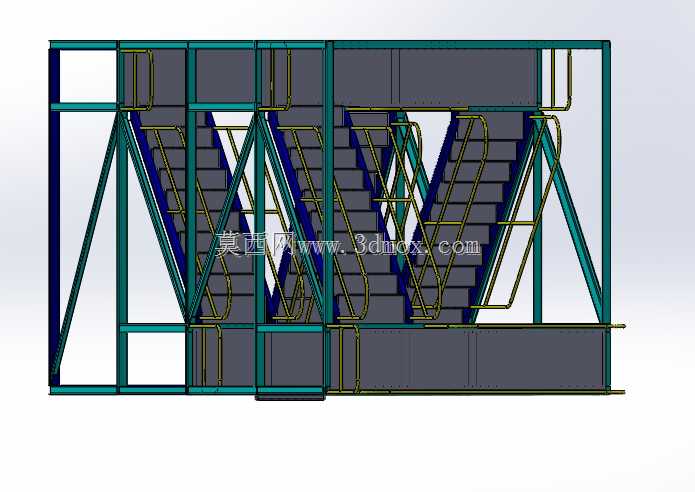

　　这款钢结构楼梯塔架多用于建筑施工场地的临时登高通行、工业设备检修区域的固定上下通道，也可作为大型展会、临时演出场地的人员疏散梯道使用，整体采用模块化框架设计，所有杆件均采用标准型材拼接，无需现场焊接即可完成组装，适配不同场地的快速搭建需求。从结构设计逻辑来看，整体框架采用矩形截面的空间桁架形式，主受力立柱沿塔架四角布置，横向与斜向连接杆件按等间距排布，形成稳定的格构式受力体系，能够承受竖向人员荷载与侧向风荷载的共同作用，避免结构出现侧向失稳。双跑交叉的梯道布置在框架内部，两侧设置连续的防护栏杆，踏步采用防滑花纹钢板弯折成型，每段梯道的坡度控制在45度以内，符合人员上下行走的舒适角度，同时两段梯道交叉布置的形式，

　　能够在有限的框架截面内实现更大的通行高度，减少整体结构的占地面积。设计过程中优先考虑了安装边界的适配性，整体框架的底部设置有带安装孔的地脚连接板，可直接通过膨胀螺栓与混凝土地面固定，也可搭配可调高度的支撑脚适配不平整的作业地面；框架的杆件连接均采用标准螺栓节点，所有连接孔位在工厂预制完成，现场组装时无需二次打孔，单组塔架的标准节段可根据实际通行高度进行堆叠拼接，单节标准段的高度控制在2米左右，方便运输与现场吊装。从功能特性上看，整个塔架的外围可根据使用需求加装防护网或挡脚板，避免高处坠物风险，梯道的休息平台位置预留有工具放置的平面空间，方便作业人员中途停歇或携带小型工具通行；框架的顶部设置有连接法兰，

　　可与上层作业平台或其他施工设备的通道直接对接，实现不同作业面之间的连通。结构建模过程中对所有杆件的受力路径做了梳理，主立柱承担整体竖向荷载并传递至基础，横向连接杆件负责维持框架的截面形状，斜向支撑则承担水平方向的剪力，避免框架在侧向力作用下出现平行四边形变形；梯道的踏步板与梯梁之间采用螺栓连接，方便后期损坏时单独更换，无需整体拆卸梯段。整体结构的外形尺寸按照常规施工通道的通行需求设计，内部净通行宽度满足单人携带工具通行的要求，整体宽度控制在3米以内，长度根据梯道的跑段长度设置，可适应不同场地的狭小空间布置，不会占用过多的作业面面积。
