Micro-B型USB板端连接接口结构

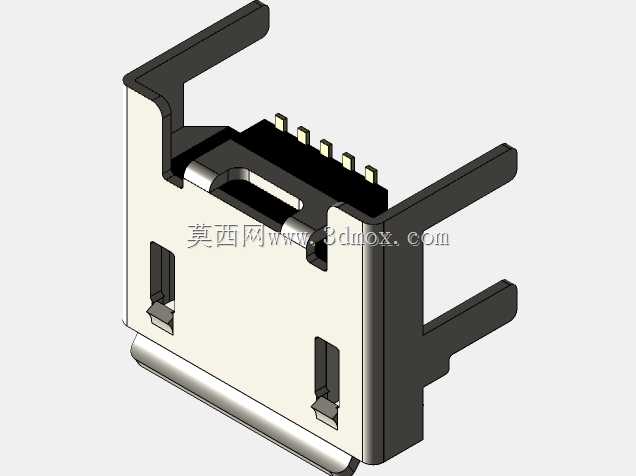

　　日常做消费电子、小型工控手持设备的结构设计时，板端USB接口的选型与安装匹配是绕不开的细节，这款Micro-B型USB连接接口的三维结构，完全按照量产实物的实际尺寸还原，能直接嵌入整机结构做装配干涉校验，省去反复核对规格书、调整安装位的冗余工作量。从实际应用场景来看，这类接口广泛用在便携检测仪器、老式智能手机、小型数码外设、手持数据采集终端上，承担设备与外部的数据传输、充电供电连接功能，相比早期的Mini-B接口，Micro-B的插拔寿命更长，接口厚度更薄，适配更多对安装空间有严苛要求的紧凑设备结构。做这个接口的结构建模时，首先要把控的是插合面的尺寸公差，公头插入的导向槽倒角、弹片接触位的预留间隙都要符合通用接插件的互换性要求，

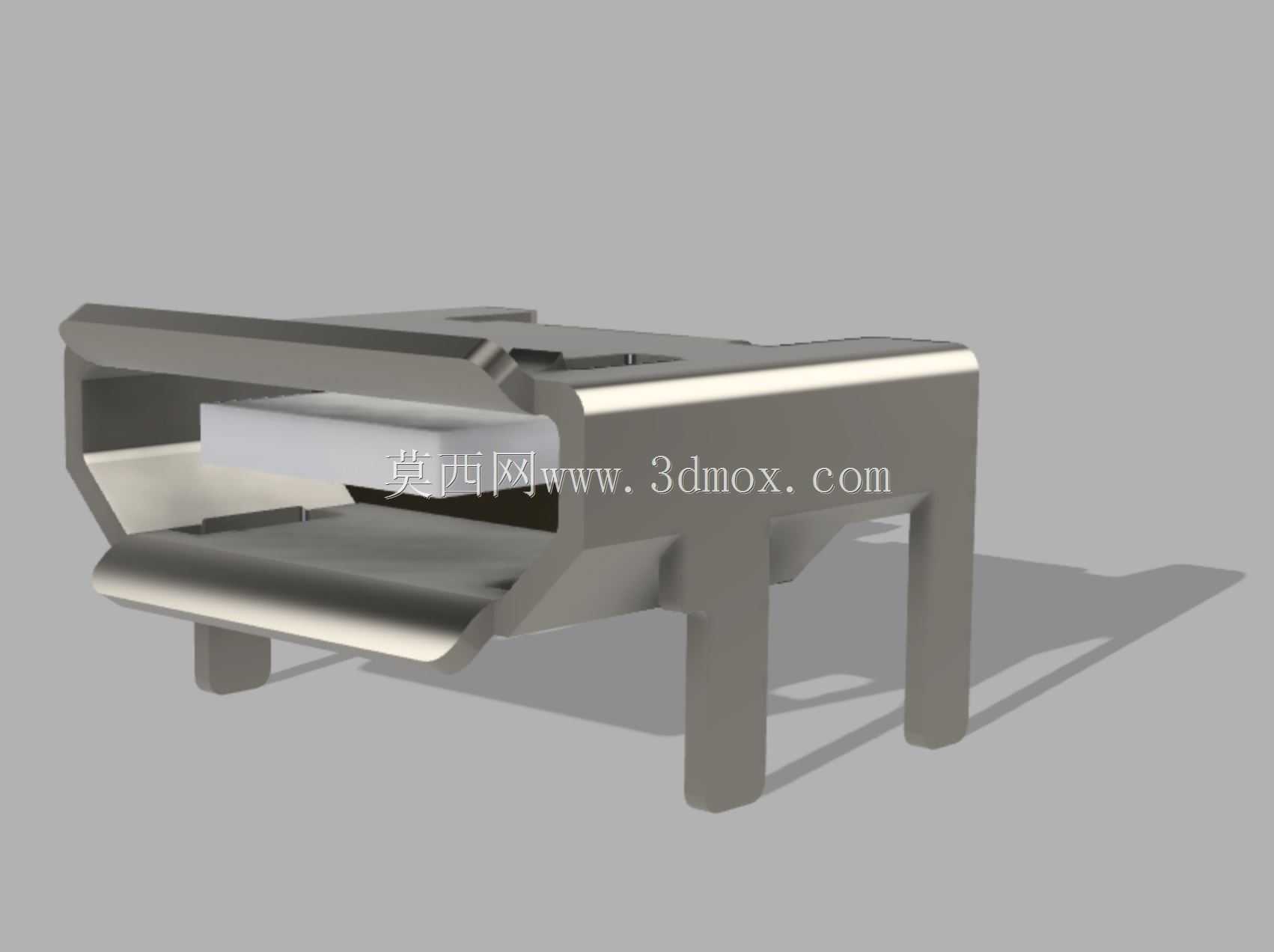

　　不能出现公头插不进、插入后松旷接触不良的问题；接口的金属外壳部分做了两侧固定支脚的结构，这两个支脚是用来在PCB板焊接时做定位加固的，建模时支脚的开孔位置、伸出长度都严格对应PCB layout的常规焊盘尺寸，设计人员调用模型时可以直接匹配对应厚度的PCB板，不用再反复调整支脚的弯折角度与位置。接口内部的绝缘胶芯部分，要预留出五个接触弹片的安装槽位，每个槽位的间距、深度都要匹配标准Micro-B接口的引脚定义，金属外壳的两侧做了卡扣式的防脱结构，公头插入后会和外壳上的卡点卡合，避免日常使用时拉扯线缆导致接口松脱。从安装边界来看，这款接口属于卧式贴板安装的类型，接口本体距离PCB板面的高度、插合面伸出设备外壳的长度都做了精准还原，

　　设计整机外壳时，可以直接参考模型的外轮廓开出对应的接口避让孔，外壳开孔的边缘和接口金属外壳的间隙控制在0.1mm到0.2mm之间，既不会出现装配干涉，也不会留下过大的缝隙影响外观。很多新手结构工程师做数码类产品设计时，容易忽略接口的安装深度，要么外壳开孔太靠内导致公头插不到位，要么开孔太靠外导致接口突出外壳太多容易被磕碰损坏，这个三维模型把接口的安装基准面、插合到位的深度尺寸都做了明确的结构表达，调用时只要把模型的安装基准面和PCB板面做对齐约束，就能快速定位接口的正确安装位置，后续做外壳结构、内部走线空间校验时都能直接参考。另外接口金属外壳的接地引脚位置也做了还原，设计PCB时可以直接对应预留接地焊盘，保证接口外壳的可靠接地，

　　减少数据传输时的电磁干扰，这一点在做带数据采集功能的工控手持设备时尤为重要，接地不可靠很容易导致数据传输丢包、设备受静电干扰死机的问题。整个模型的结构细节完全贴合量产实物的加工工艺，金属外壳的冲压折弯圆角、胶芯的注塑拔模斜度都有体现，不会出现建模结构不符合加工工艺、无法开模量产的问题，不管是用来做整机装配校验、还是做接插件的结构参考都非常实用。
