圆柱螺旋压缩弹簧三维结构设计

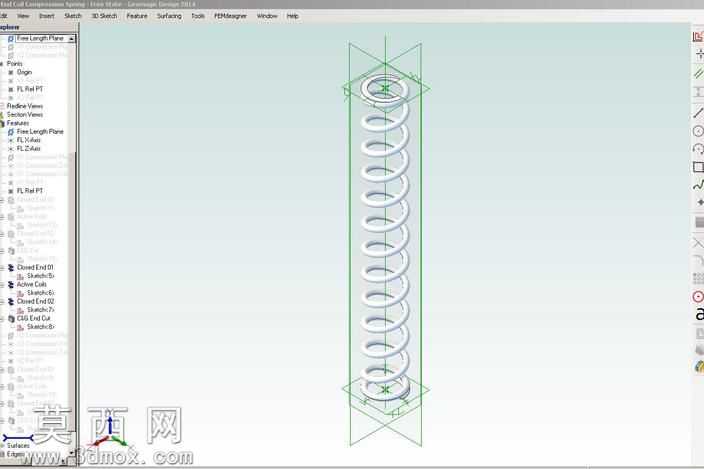

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维设计环境完成，首先确定弹簧的核心设计参数：选取标准碳素弹簧钢丝作为材质参考，设定合理的弹簧中径、钢丝线径、有效圈数、支撑圈数与自由高度，确保模型符合常规压缩弹簧的力学性能匹配要求。建模初始阶段先绘制上下两端的支撑基准平面，在基准面上定位弹簧的中心轴线，通过螺旋线生成工具精准构建螺旋扫掠路径，路径的螺距参数根据压缩工况的行程需求设定，两端支撑圈位置的螺距逐步过渡收紧，还原实际弹簧两端并紧磨平的结构特征。随后以螺旋路径为引导线，绘制与钢丝线径一致的圆形截面轮廓，通过扫掠特征生成弹簧的主体螺旋实体，对两端支撑圈的端面进行平面切削处理，保证支撑端面与中心轴线垂直，满足实际装配时的端面贴合要求。材质渲染阶段为模型赋予金属弹簧钢的材质属性，调整表面粗糙度参数呈现冷轧钢丝的哑光金属质感，添加合理的环境光影效果，清晰展现螺旋圈之间的均匀间隙、整体结构的同轴度特征。结构设计上严格遵循圆柱压缩弹簧的设计规范，有效圈部分螺距均匀一致，保证受力时各圈变形量均匀，支撑圈与有效圈之间过渡平滑无应力集中结构，整体模型无几何错误、曲面连续顺滑，可直接用于装配验证、力学仿真分析、工程图纸导出等后续设计环节，能够直观展现压缩弹簧的空间结构形态，为弹性元件的选型、装配干涉检查提供精准的三维数字模型支撑。
