Wilwood双活塞制动卡钳三维结构设计

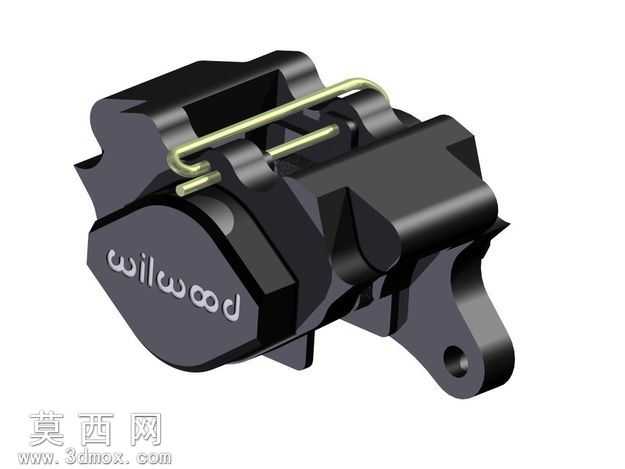

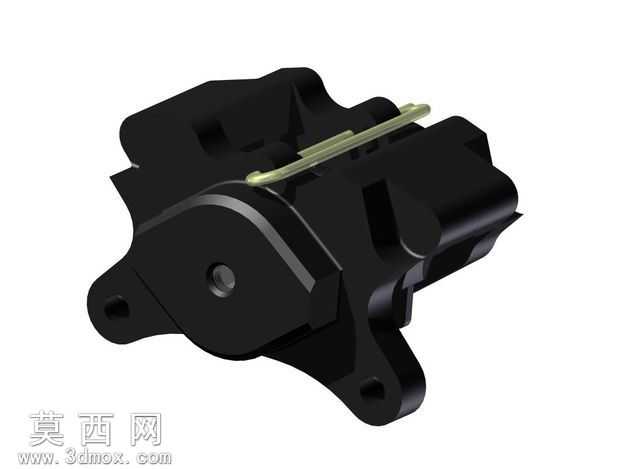

本作品为Wilwood双活塞制动卡钳的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零部件建模的规范逻辑，从结构拆解到特征搭建逐步推进，完整还原了高性能制动卡钳的真实结构与细节特征。建模初期先梳理制动卡钳的功能逻辑与装配关系，明确卡钳主体、活塞腔、安装支耳、回位弹簧、标识区域等核心结构的尺寸比例与位置关系，先通过草图绘制勾勒卡钳主体的外轮廓基准，再借助拉伸、切除、倒圆角等基础特征搭建卡钳的主体框架，保证主体结构的强度适配性与外观流畅度。针对双活塞对应的腔体结构，建模时严格控制腔体的同轴度与内壁精度，还原活塞安装位的密封槽、限位结构等细节，确保虚拟装配状态下活塞组件能够实现预期的往复运动逻辑，匹配制动过程中活塞推动刹车片贴合刹车盘的动作需求。卡钳外侧的品牌标识区域采用包覆特征与凸起切除结合的方式制作，精准还原标识的字体形态与凸起高度，保证外观辨识度。顶部的回位弹簧采用扫掠特征完成建模，根据弹簧的线材直径、弯曲弧度、卡接点位调整扫掠路径与截面参数，还原弹簧的金属线材形态与卡接在卡钳主体上的装配状态，同时对弹簧与卡钳接触的限位卡槽做对应结构设计，保证弹簧安装位置的精准性。材质与渲染环节，针对卡钳主体的高强度金属材质，调整金属材质的粗糙度、反光度参数，还原锻造金属部件的哑光磨砂金属质感，对边缘的加工倒角区域做轻微的高光处理，体现机加工后的细节质感；回位弹簧部分赋予亮面金属材质，调整金属色泽与反光参数，还原弹簧钢的亮泽金属外观，区分主体与弹簧的材质差异。渲染阶段采用柔和的工业产品布光方案，多角度打光凸显卡钳的结构轮廓与材质层次，避免阴影过重遮挡结构细节，同时通过透视角度调整，清晰展示卡钳的安装支耳、活塞腔、弹簧卡接位等核心结构，让观看者能够直观理解卡钳的整体形态与结构布局。设计过程中充分考虑制动卡钳的实际功能需求，对安装支耳的安装孔位、孔位间距、支耳厚度做合理的参数设置，保证安装结构的强度适配；对卡钳主体的边角处做符合工程规范的倒圆角处理，既避免应力集中问题，也让整体外观更具工业设计美感。整个模型的所有特征参数均可编辑调整，能够为制动系统相关的设计参考、结构学习、改装方案推演提供精准的三维模型支撑，完整呈现了高性能制动卡钳从结构构思到三维落地的全流程设计逻辑。
