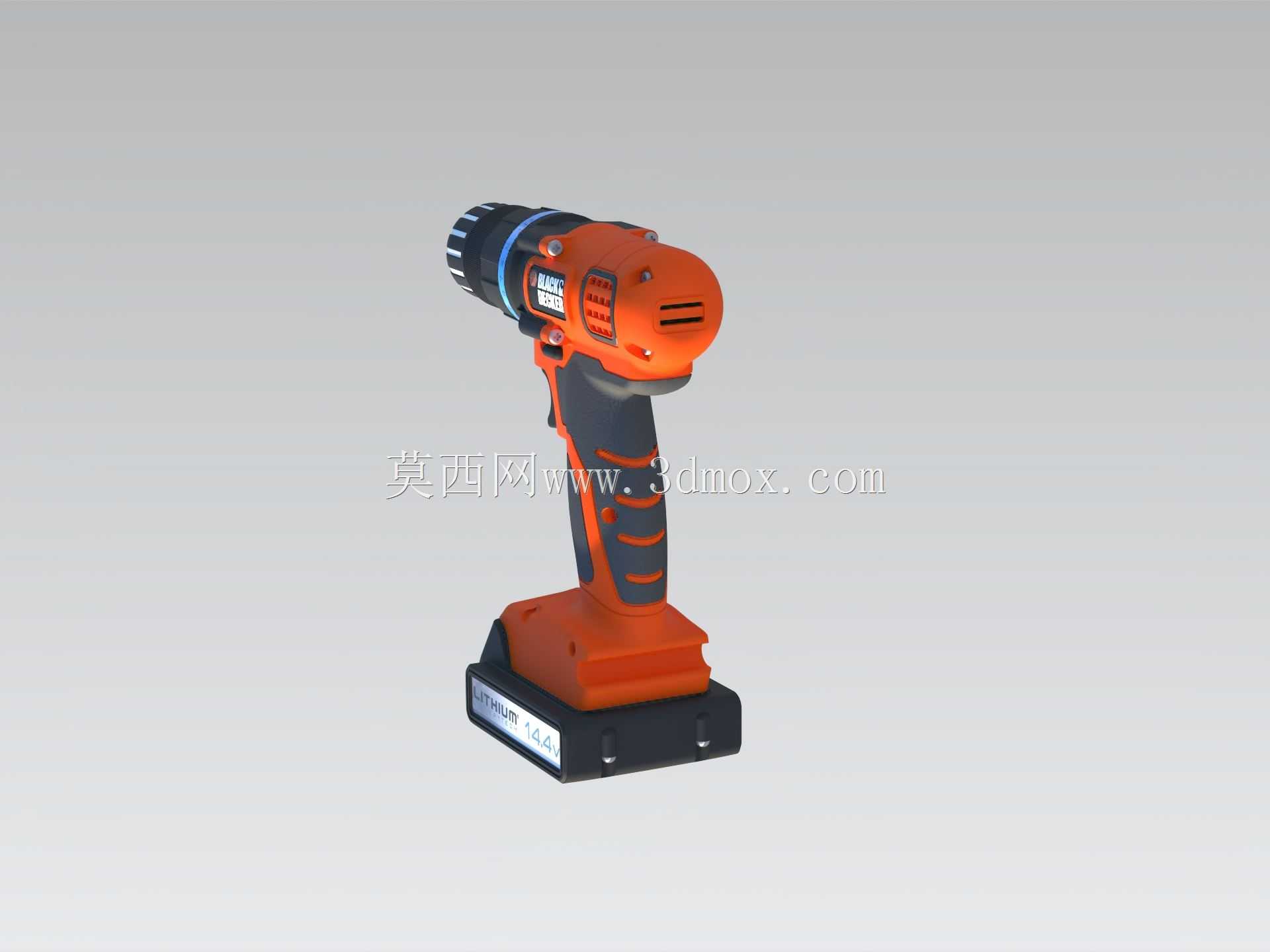

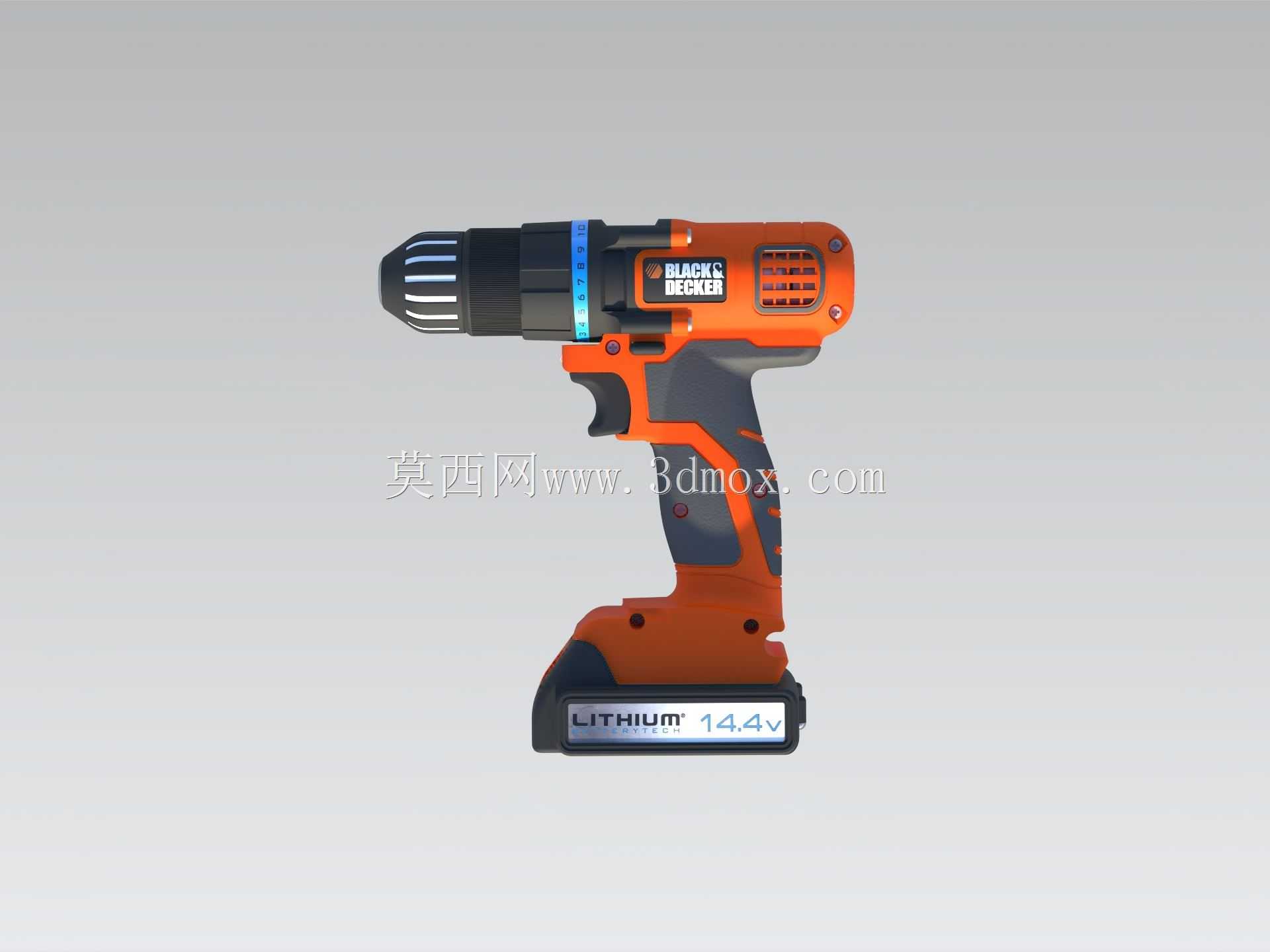

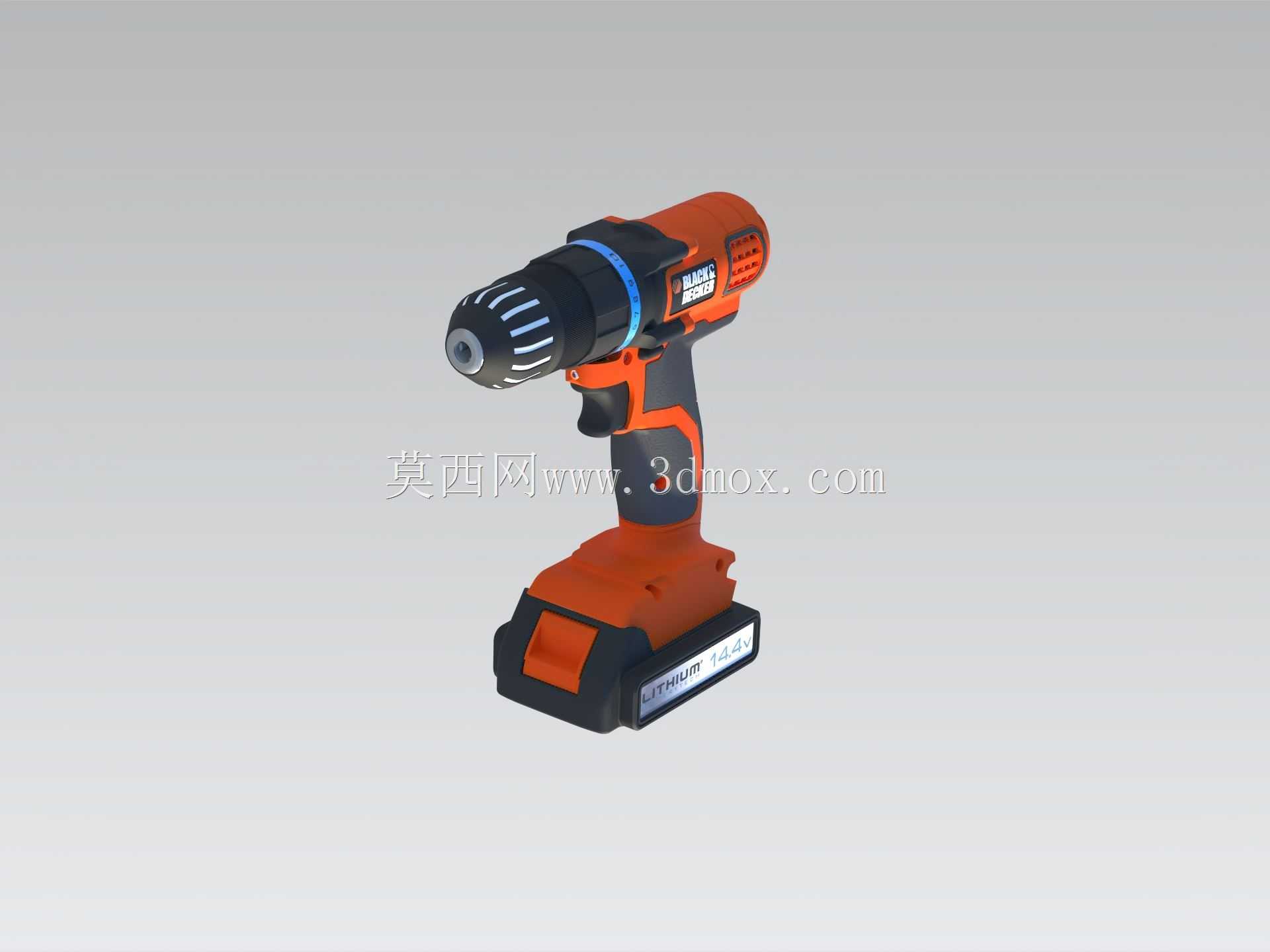

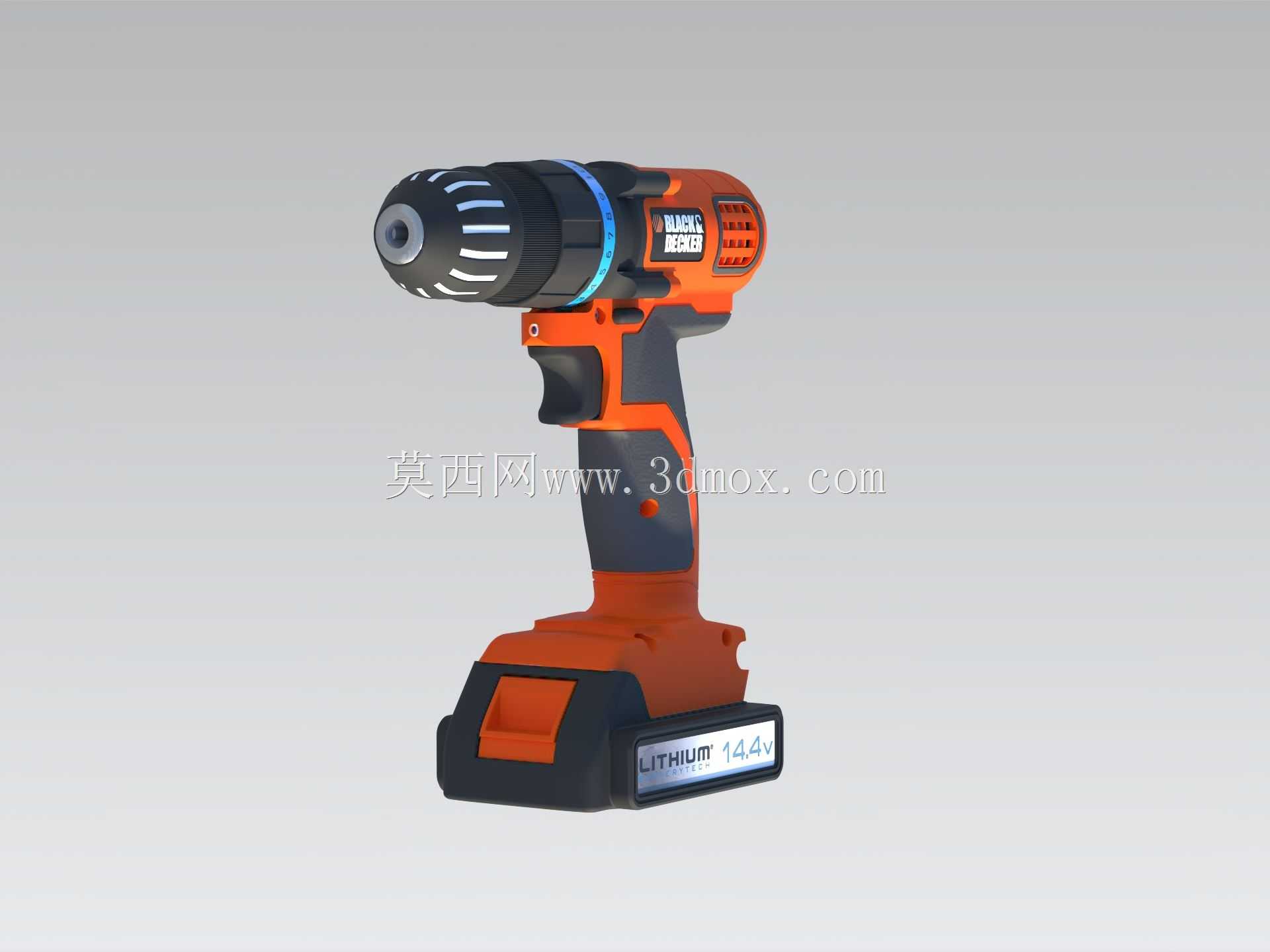

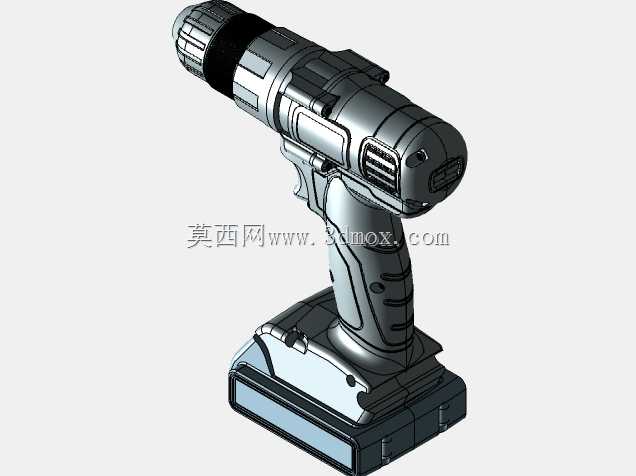

充电式手持锂电钻外观与结构三维设计

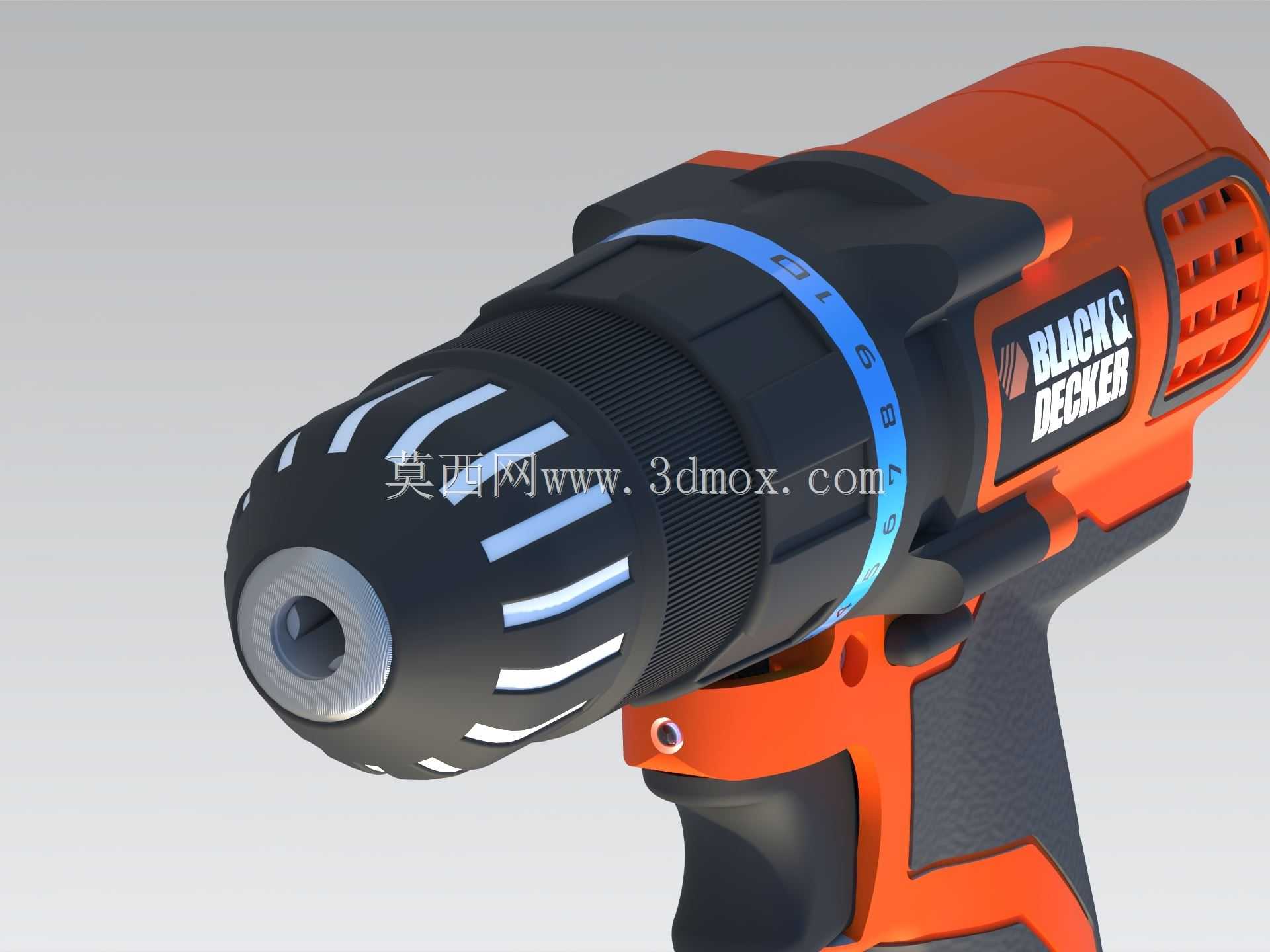

　　这款充电式手持锂电钻的三维结构设计，首先围绕家装维修、小型构件加工、设备日常维保这类高频作业场景展开，区别于传统有线电钻的线缆束缚，整机采用一体化锂电供电结构，作业半径不受电源点位限制，可适配高空作业、户外无供电区域的钻孔与拧装作业需求。从功能特性来看，整机集成扭矩调节环、钻夹头快换结构、正反转切换拨钮、扳机式无级调速开关，扭矩调节环覆盖多档扭矩输出区间，可根据螺丝规格、钻孔材质匹配对应的输出扭矩，避免拧花螺丝头或者钻穿薄壁工件；钻夹头采用无钥匙快锁结构，可快速适配不同直径的批头与钻头，无需额外辅助工具即可完成装拆，大幅提升作业切换效率。设计过程中，握持区域的人机工程学是核心考量点，手柄部位采用贴合手掌弧度的曲面造型，

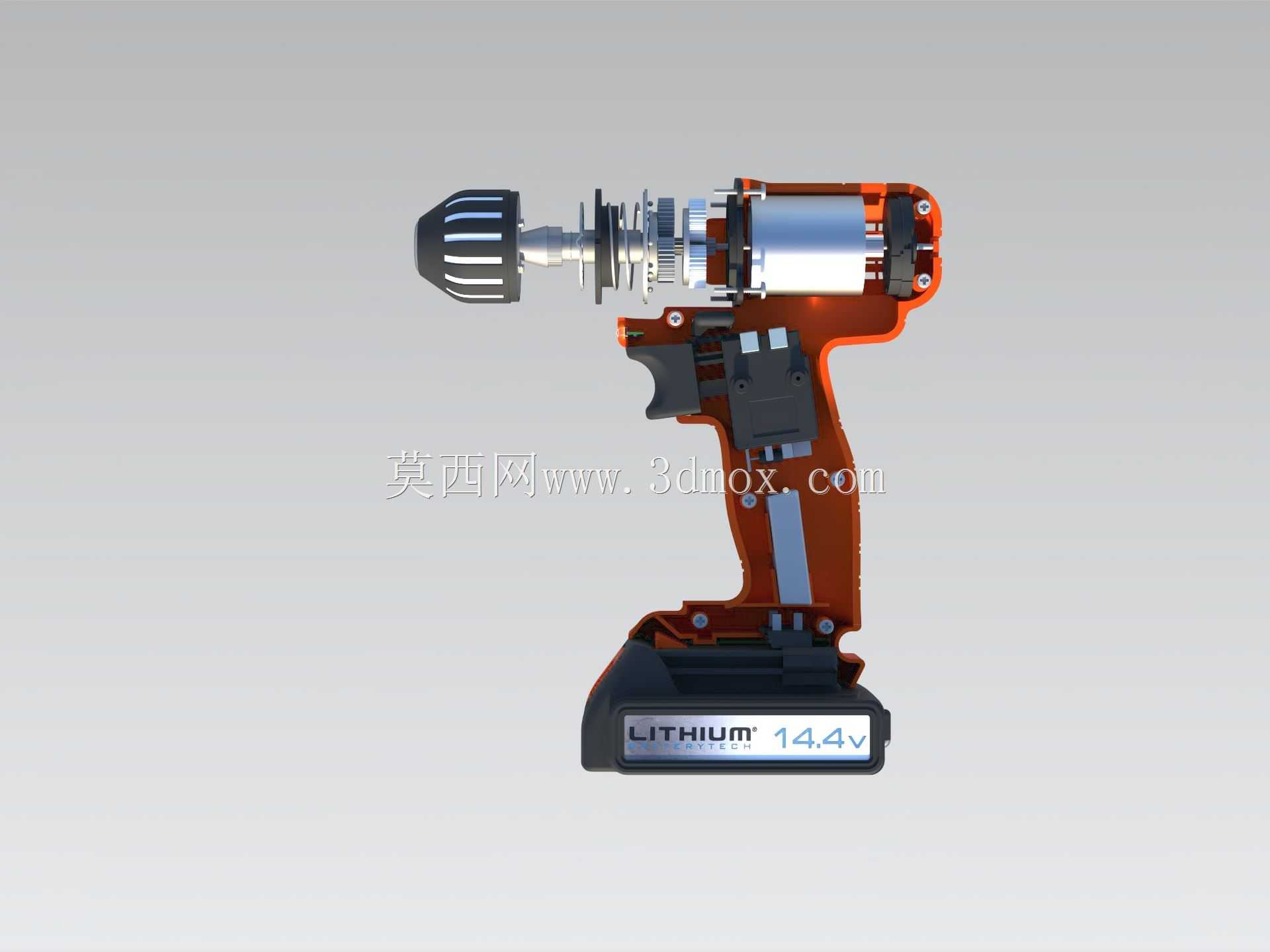

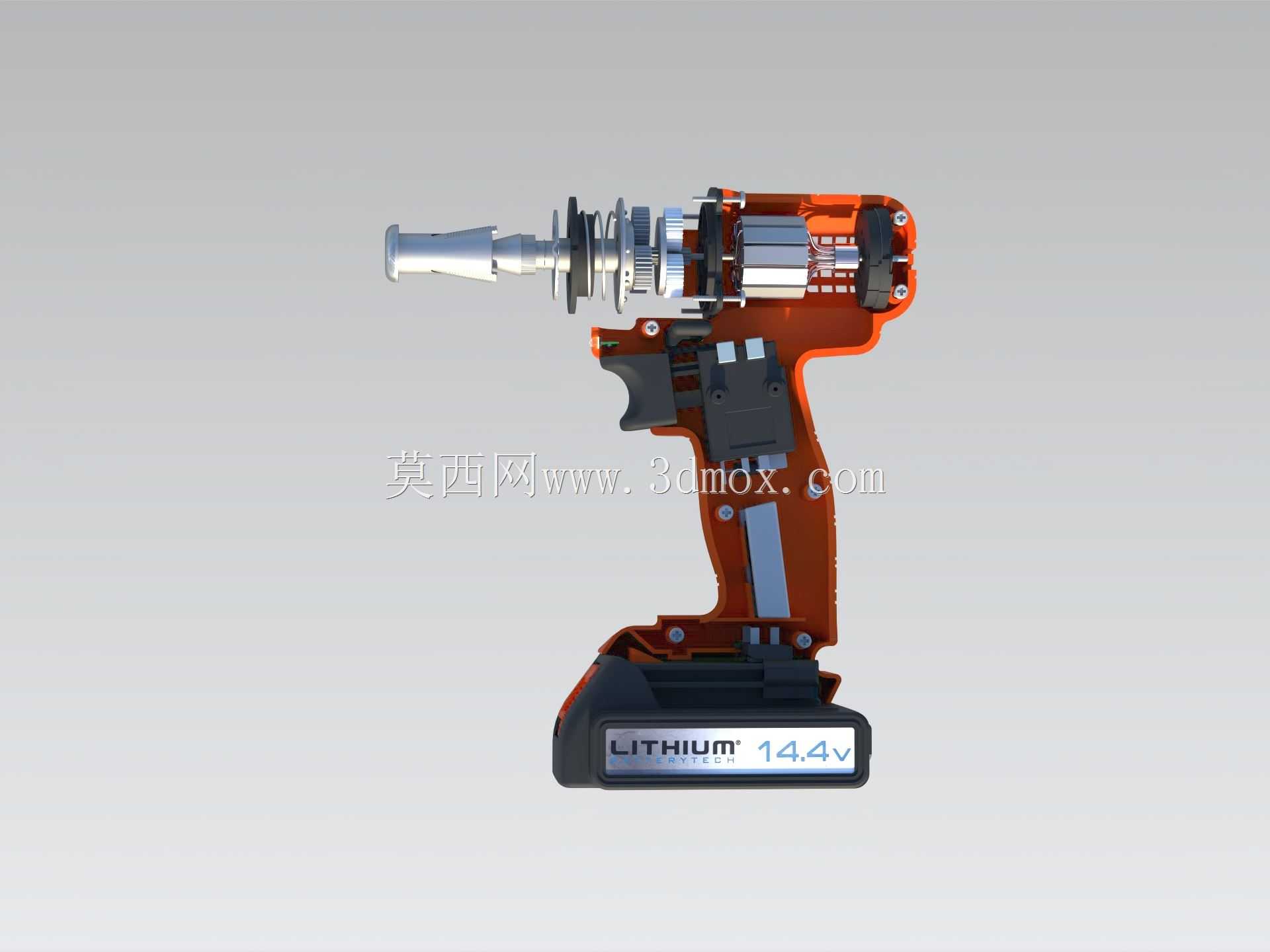

　　表面预留防滑纹理的安装位，整机重心落在握持区域中心位置，长时间单手握持作业不易产生肌肉疲劳，扳机开关的行程与按压力度经过反复校核，既保证调速过程的线性可控，也避免误触启动带来的安全隐患。机身与电池包采用卡扣式快拆连接结构，电池包插接导向槽做了倒角导入设计，更换电池时无需精准对位即可快速卡合，电池包底部做了平面支撑结构，直立放置时可保持整机稳定，不会出现侧翻倾倒的情况。从安装边界与尺寸控制来看，整机长度控制在单手握持可覆盖的范围内，钻夹头前端到机身尾部的尺寸经过优化，可伸入狭窄的柜体间隙、设备夹缝中完成作业，机身侧面的散热孔排布避开握持区域，作业过程中排出的热风不会直吹手部，电机安装位与外壳之间预留了减震缓冲间隙，

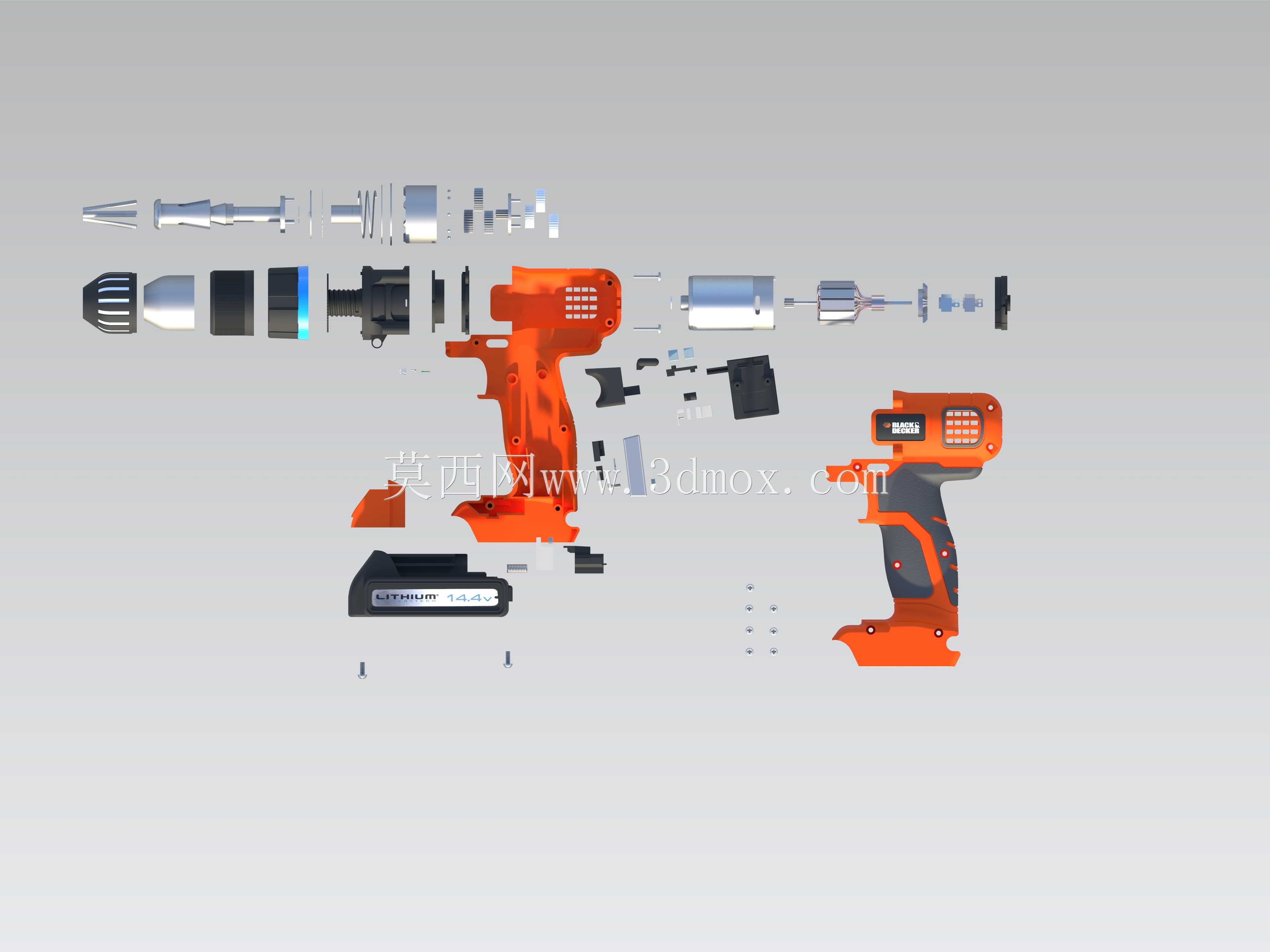

　　可降低高速运转时的手柄震动幅度。顶部的辅助照明点位设置在钻夹头侧上方，光线可直接覆盖作业点位，在光线不足的柜体内部、管道夹层作业时无需额外配置照明设备。整机外壳采用分体式扣合结构，接缝位置做了错位防水筋设计，可阻挡作业过程中飞溅的木屑、金属碎屑进入机身内部，提升复杂作业环境下的设备耐用性。
