四槽位18650锂电池固定座结构设计

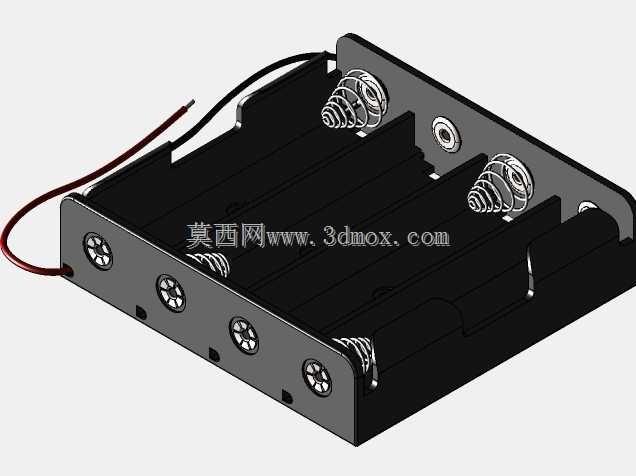

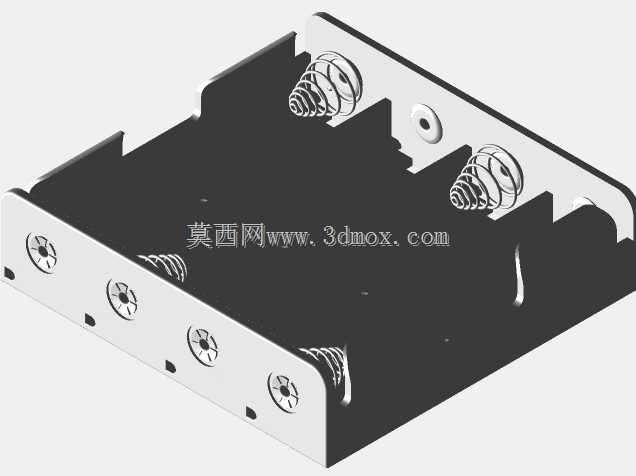

　　这款四槽位电池固定结构，主要面向需要多节18650锂电池串联或并联供电的小型电子设备、便携检测仪器、DIY储能模组、小型工控手持终端等场景使用，作为电池组的承载与固定载体，解决多节圆柱锂电池排布杂乱、接线易松脱、更换不便的实际工程问题。从结构设计逻辑来看，整体采用并排四槽的排布方式，每个槽位对应单节18650锂电池的安装空间，槽体侧壁做了贴合圆柱电芯弧度的限位设计，电芯装入后不会出现横向窜动，同时槽体预留了足够的插拔间隙，不会出现电芯卡滞难以取出的问题。接触端采用弹簧顶针结构，一端为带定位凸点的固定金属接触片，另一端为压缩弹簧配合金属触片，既可以抵消电芯长度方向的尺寸公差，也能在设备受到小幅振动时保持接触压力稳定，

　　避免出现供电瞬断的情况，弹簧的压缩行程控制在合理区间，既不会因为压力过大导致电芯装入费力，也不会因为压力不足导致接触电阻过大。出线端直接引出红黑两根供电导线，省去了使用者自行焊接接触片的工序，导线出线位置做了防拉扯的结构限位，避免外力拉扯导线导致焊点脱落。安装边界方面，整体为长方体式的扁平结构，四个边角位置预留了沉头安装孔，可以直接通过螺丝将整个电池座固定在设备壳体内部的安装柱上，安装孔的位置避开了内部电芯的排布空间，不会出现螺丝顶到电芯外壁的安全隐患。外形尺寸适配常规四节18650并排排布的空间需求，整体厚度控制在单节电芯直径加壳体壁厚的范围内，不会额外占用过多设备内部空间，适合内部空间紧凑的便携类设备使用。在实际选型使用时，

　　需要注意根据自身设备的供电串并联需求，确认出厂接线的连接方式，若需要不同的串并联组合，可在拆开壳体上盖后调整接触片的连接铜片走线，结构本身预留了走线槽位，方便使用者自行调整供电组合。槽体内部没有多余的冗余结构，电芯装入后外壁和槽壁之间留有微小的散热间隙，在大电流放电场景下可以辅助电芯散热，避免热量积聚。接触金属件采用导电性能良好的金属材质，表面做了防氧化处理，长期使用不会因为氧化层导致接触电阻升高，适配常规消费级到工业级小功率设备的供电载流需求。
