AS150U公母电源信号连接器结构设计

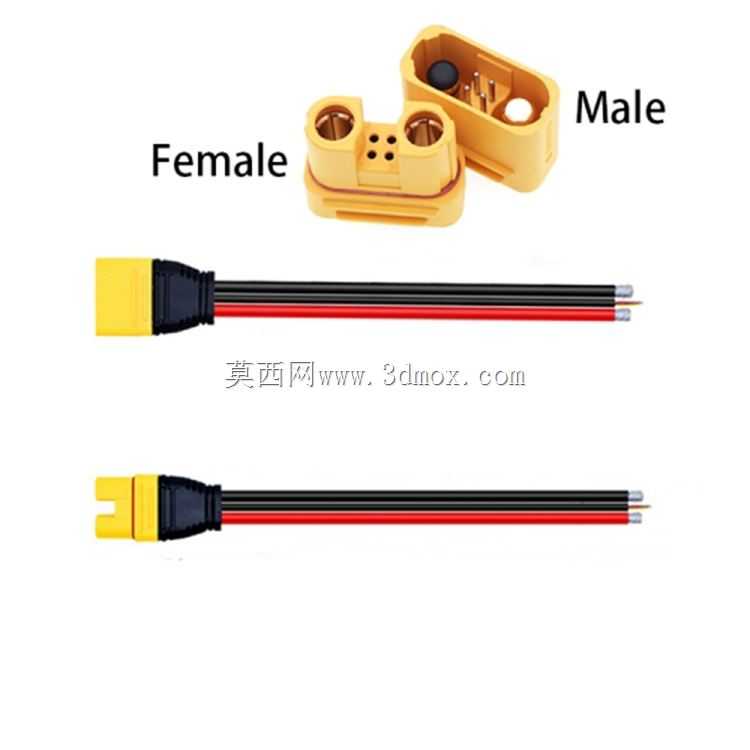

　　这款AS150U公母连接器的设计，最初是针对大电流动力传输与信号同步传输的复合需求展开，在航模动力系统、小型电动设备、低压直流供电场景中，这类集成式接插件能够替代传统分立式的电源接头与信号接头，减少布线冗余，避免接插错位导致的设备故障。从实际使用场景来看，这类连接器常应用在需要频繁插拔的动力回路中，比如无人机动力系统的电池端连接、小型电动工具的电池包接口、移动供电设备的输出端，既要承载150A级别的持续大电流，又要同步传输设备状态信号，避免动力接通后信号未同步导致的设备误触发。设计过程中首先参考了实物接插件的实测尺寸，公头与母头的对位结构做了防呆设计，不对称的壳体轮廓能够避免反向插接入，接插面的定位柱与定位孔配合间隙控制在0.

　　1mm以内，既保证插拔顺畅，又不会出现接插后晃动导致的接触不良。接触端子部分，电源端子采用大截面的铜质接触件设计，母端的弹性接触结构能够保证公头插片插入后接触压力均匀，降低大电流通过时的接触电阻，减少发热；信号端子集中布置在电源端子一侧，与动力端子之间做了绝缘隔离筋，避免大电流回路的电磁干扰影响信号传输稳定性。壳体采用耐高温的绝缘材质，外部的卡扣结构在接插到位后能够实现自锁，避免设备运行过程中受振动拉扯导致接头脱落，带线版本的尾部做了线档结构，能够固定线缆外皮，避免线缆弯折时芯线与端子的连接部位受力断裂。安装边界上，公头与母头的壳体外部预留了固定安装孔，可以通过螺丝直接固定在设备壳体或者电池包外壳上，

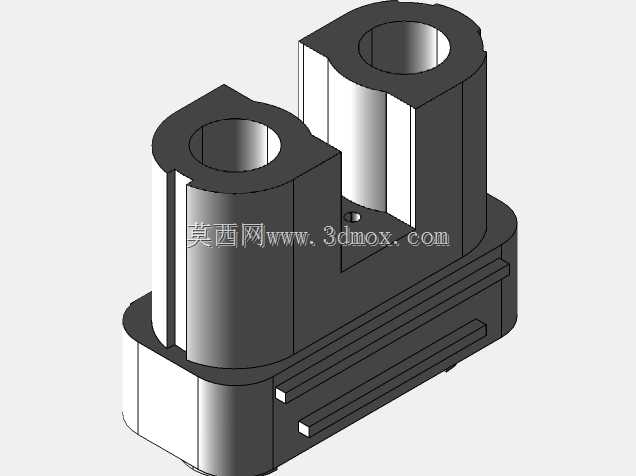

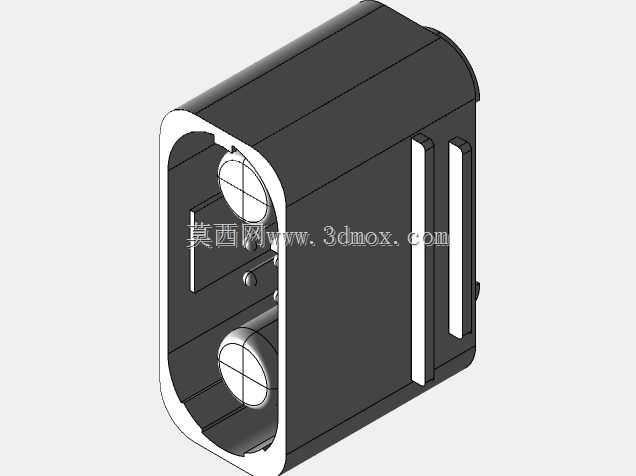

　　接插方向的导向斜面设计能够在盲插场景下引导接头对位，降低现场操作的对位难度。从结构建模的细节来看，端子的倒角、壳体的拔模斜度都按照实际注塑生产与五金冲压的工艺要求做了还原，内部的绝缘隔层厚度满足低压电气的安全间隙要求，公母头接插后的重合尺寸经过反复核对，保证端子接触长度符合载流要求，不会出现接触面积不足导致的过热问题。
