环式三叶船舶推进螺旋桨结构设计

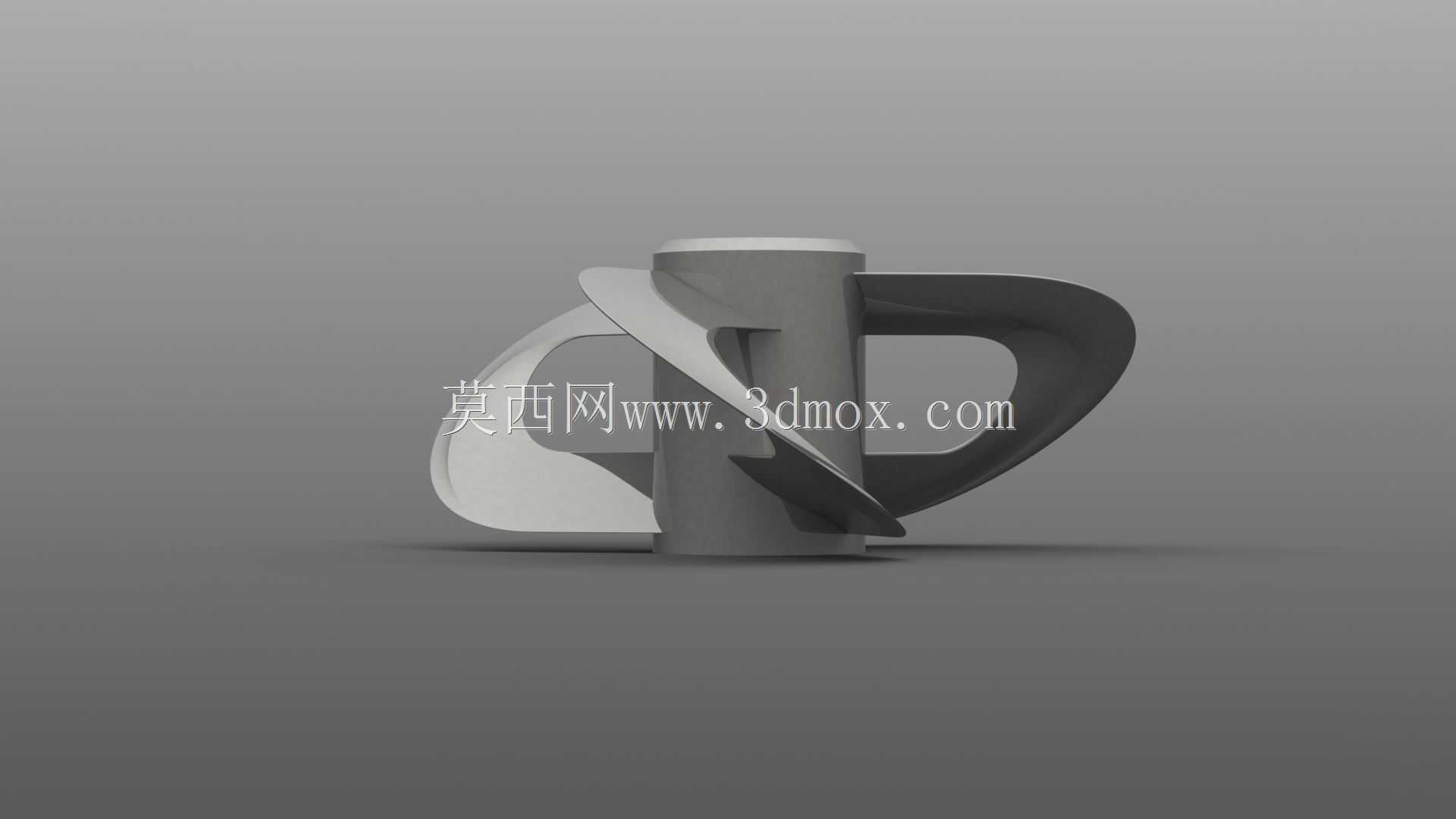

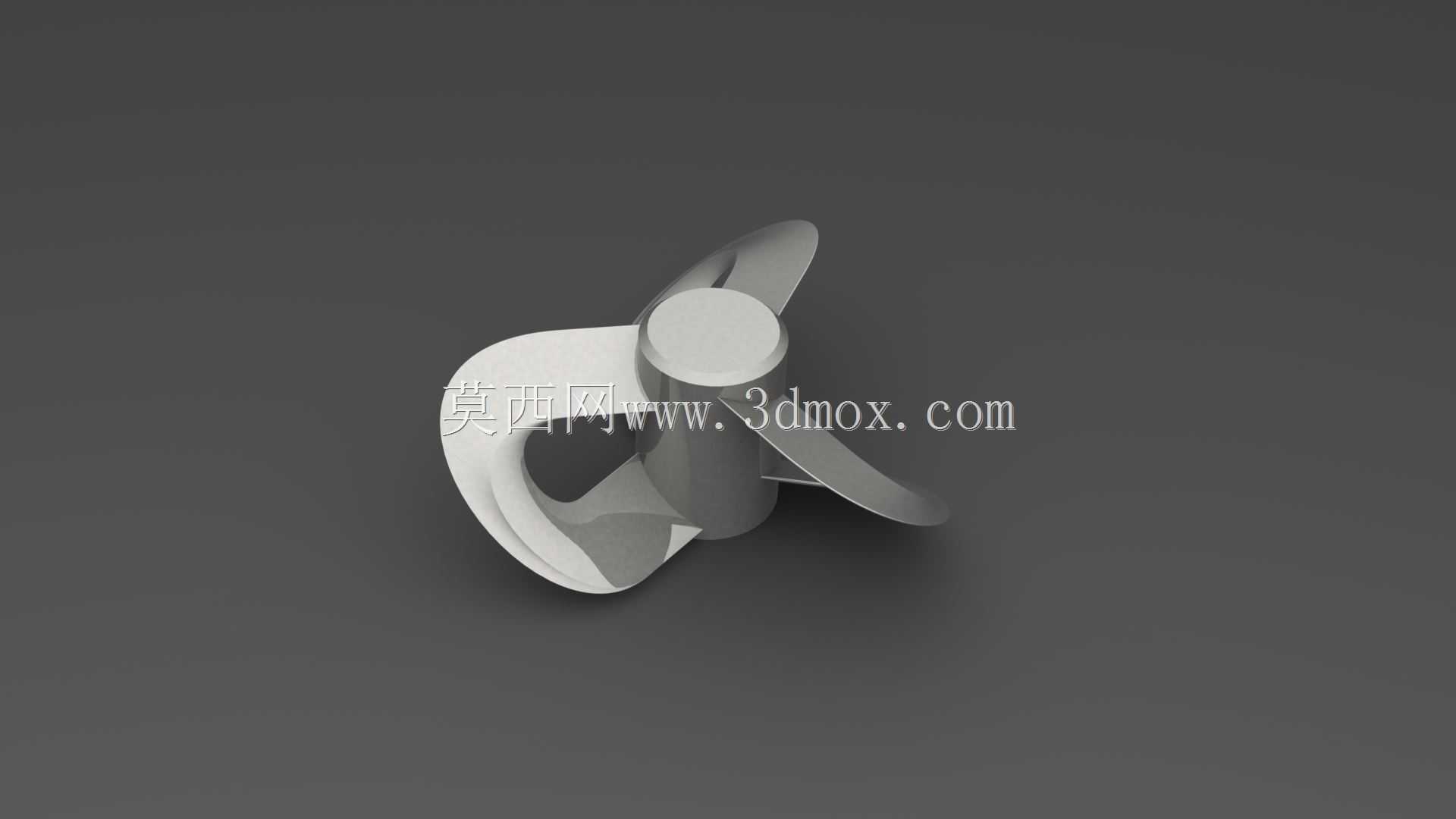

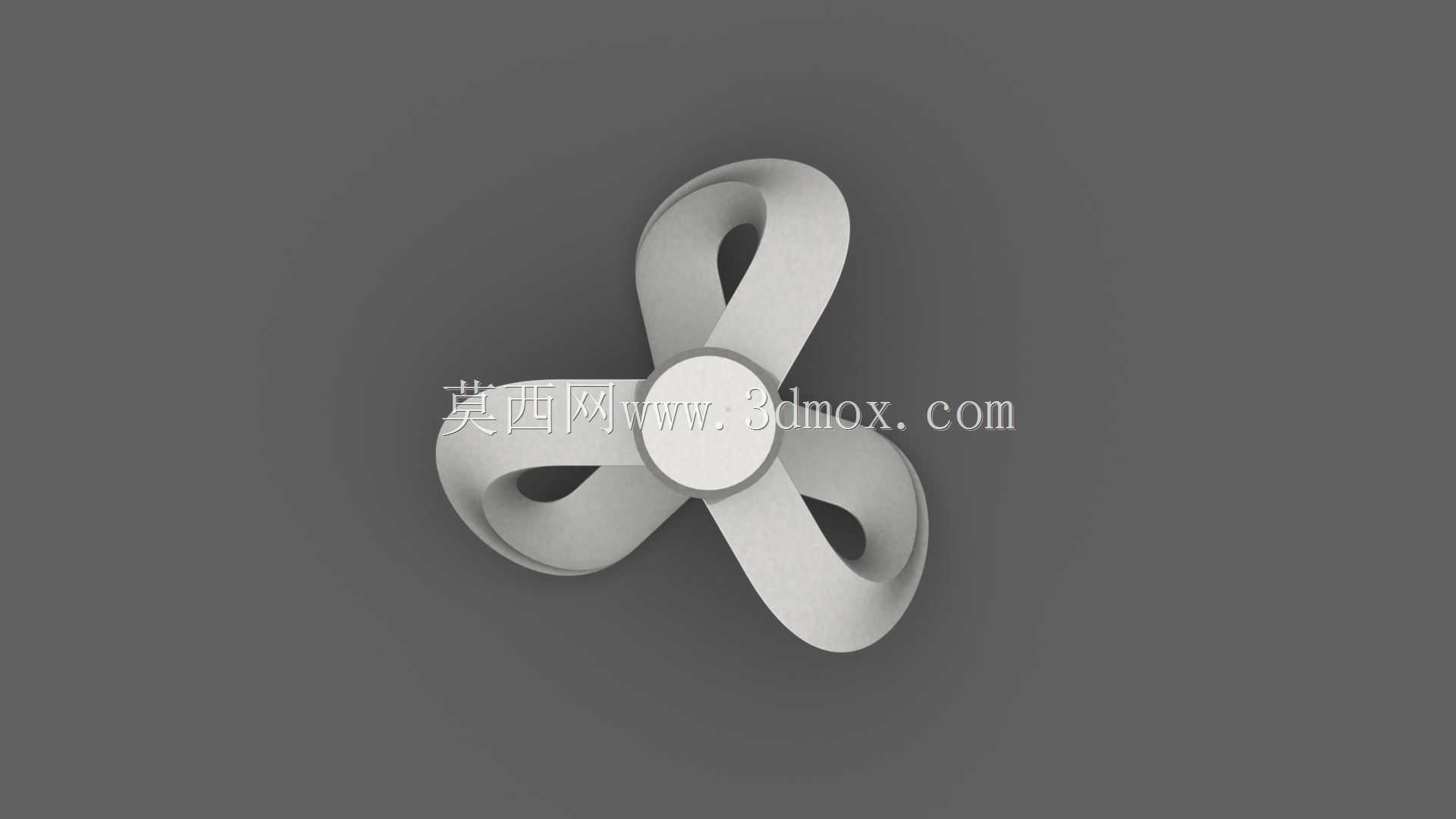

　　这款环式三叶推进部件，主要适配小型内河作业艇、休闲游艇以及短途接驳船舶的舷内外机推进端，也可作为无人测绘船、水面作业机器人的动力输出末端部件，替代传统开式螺旋桨在浅滩、杂物较多的通航水域使用，降低桨叶缠绕杂物、撞击水下障碍物的失效概率。从结构设计逻辑来看，其打破了传统螺旋桨叶梢自由开放的形态，将三个叶片的外端通过环形结构连为一体，首先从结构刚度上解决了长叶梢在高转速下的振颤问题，叶梢位置的环形约束可以将叶片的固有频率提升15%-20%，避开常用转速区间的共振点，减少推进过程中的船体振动传导，提升航行过程的平稳性。桨叶的翼型截面采用了高升阻比的曲面设计，从叶根到叶梢的弦长、扭角经过连续过渡匹配，

　　保证不同半径位置的叶素在设计航速下都处于最优攻角区间，减少水流分离带来的湍流损失，相比同直径同盘面比的传统三叶桨，推进效率可提升8%左右，同时环形叶梢结构可以打散叶梢涡的形成路径，降低水下航行噪声，对需要静音作业的水文监测船、科考作业艇适配性更强。安装边界方面，桨毂中心采用标准的锥孔配合键槽结构，可适配多数常规小型船用外机的输出轴尺寸，桨毂端面预留有标准锁紧螺母的安装空间，整体最大外径控制在同功率传统螺旋桨的尺寸范围内，不需要额外修改船体尾部的舵系间隙、艉板安装位置，可直接替换同功率段的传统开式螺旋桨，不需要对船体推进系统做额外改造。实际使用场景中，环形的外沿结构可以在桨叶触碰水下石块、漂浮渔网、硬质漂浮物时，

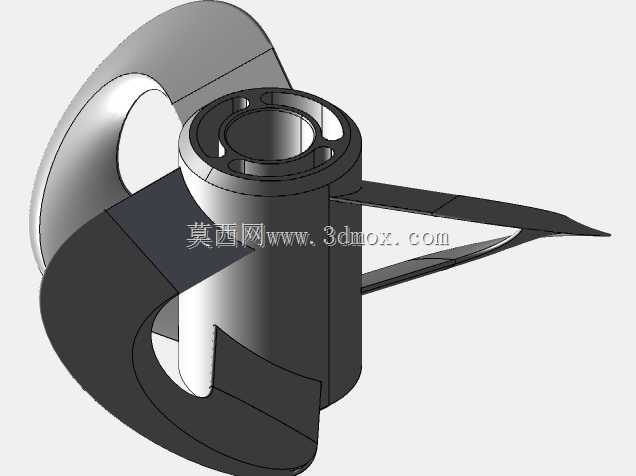

　　避免叶梢直接受撞击出现卷边、断裂，同时环形结构可以阻挡部分漂浮物进入叶根间隙，降低杂物缠绕桨轴导致动力卡死的风险，在水草密集的内河、养殖水域通航时，可大幅降低停机清理的频次。桨叶的曲面过渡全程保持顺滑无突变，所有转角位置均做了圆角处理，减少水流在桨叶表面的压力突变点，既可以降低空泡产生的概率，延长桨叶自身的气蚀损伤周期，也能减少对水下生物的直接切割伤害，适配生态保护要求较高的水域作业需求。建模过程中，叶身曲面采用G2连续过渡构建，环形连接段与叶梢的衔接位置做了曲率匹配，保证整个过流表面的水流平顺性，桨毂与叶根的连接位置做了加厚过渡处理，满足大扭矩输出下的结构强度要求，不需要额外增设加强筋即可承受额定转速下的水流冲击载荷。
