工业管道用微动质量流量变送器结构

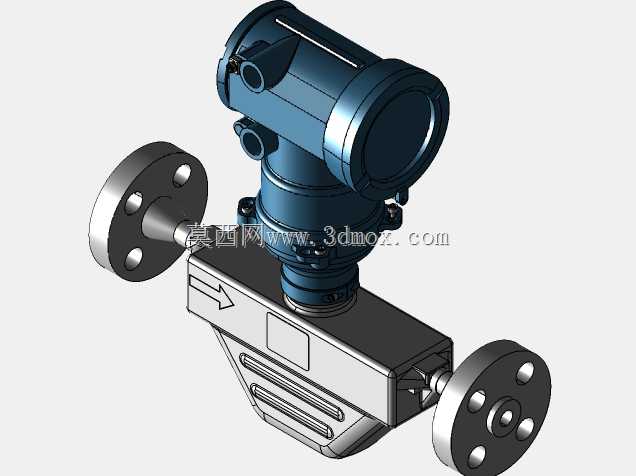

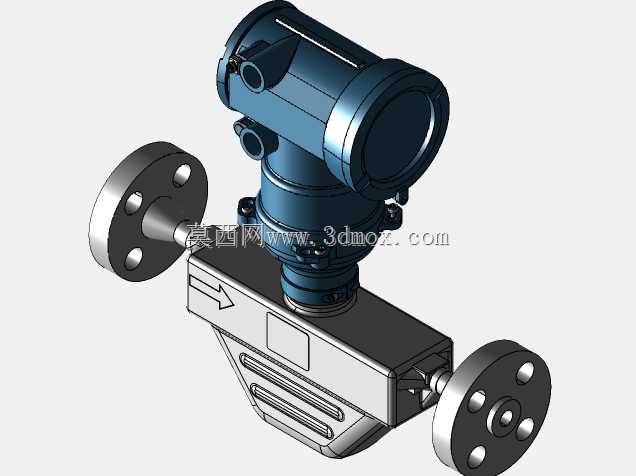

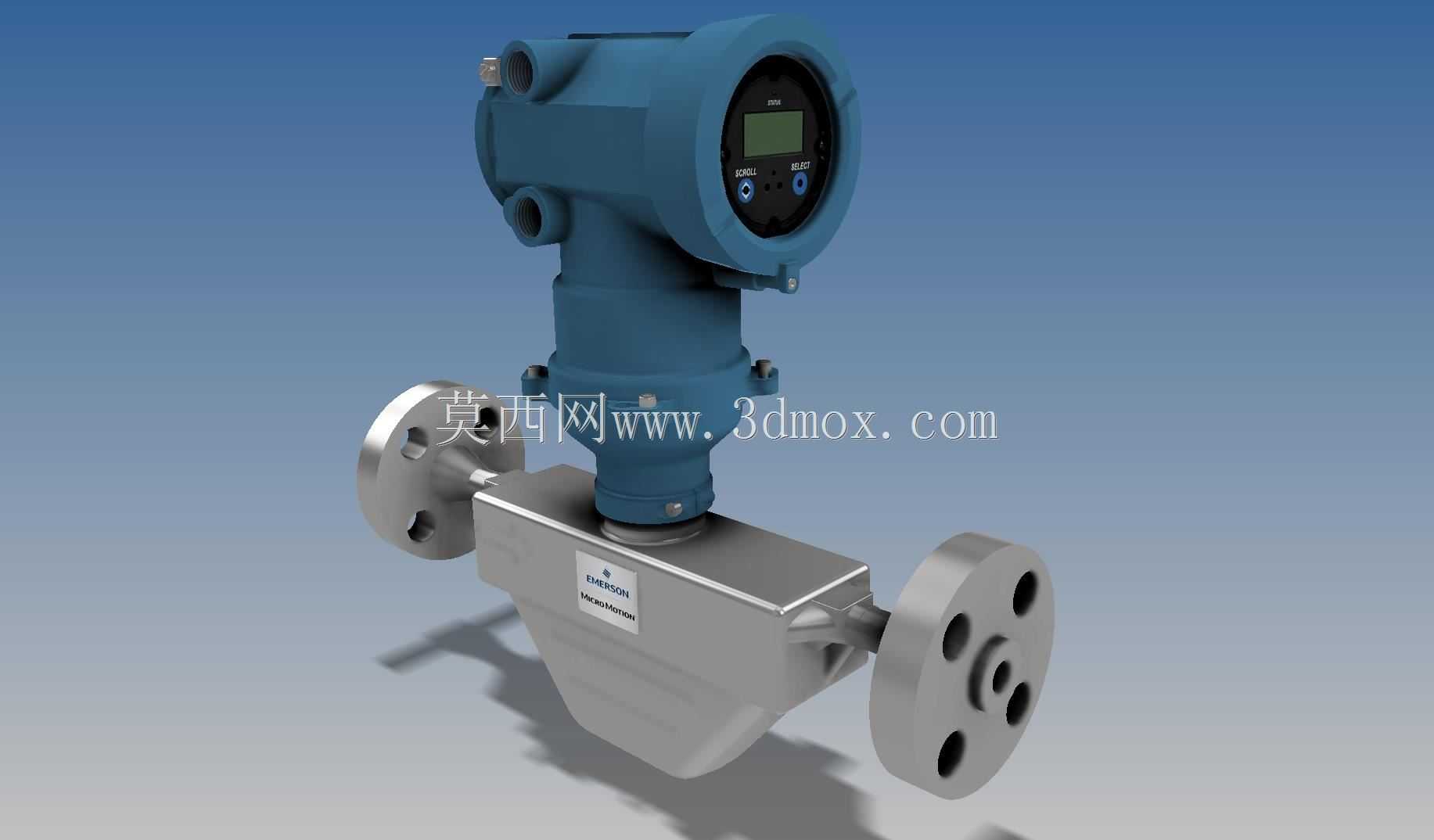

　　这款微动变送器属于科里奥利质量流量检测类工业仪表，主要应用在石化、精细化工、食品制药等行业的工艺管线中，可直接对管道内流动介质的质量流量、密度、温度参数进行同步检测，无需额外搭配温压补偿组件，相比传统差压式、涡街式流量检测装置，测量精度不受介质粘度、密度波动、流态扰动的影响，在小流量、高附加值介质的计量场景中优势明显。从结构设计来看，整机分为上部变送表头与下部测量管体两个独立舱段，上部表头采用防爆型铸铝壳体，表面做环氧粉末喷涂处理，防护等级满足户外露天安装要求，表头正面集成液晶显示窗与操作按键，可现场直接读取瞬时流量、累积流量、介质密度等参数，也可通过按键完成量程组态、零点校准操作，表头与测量管段之间采用隔热支架连接，

　　可隔绝下部管线传导的高温，避免电子元器件长期处于超温环境缩短使用寿命。下部测量主体采用楔形双管振动结构，测量管材质选用316L不锈钢，两端配置法兰连接端，适配1/2英寸B16标准法兰接口，额定压力等级覆盖900磅到1500磅工况，可直接对接高压工艺管线，安装时需保证测量管段处于满管状态，前后端不需要预留过长的直管段，相比传统流量计大幅降低了安装空间要求，整体安装边界可适配紧凑管廊布局。设计过程中重点考量了振动干扰抑制，测量管的振动频率避开了工业现场常见的管道振动频段，壳体内部的电子模块做了灌封处理，可抵御现场的电磁干扰，接线腔采用独立隔爆结构，接线端子与测量电路完全隔离，满足易燃易爆危险区域的安装规范。实际使用中，

　　该类变送器可直接输出脉冲、4-20mA或者数字通讯信号，直接接入厂区DCS系统，实现流量参数的远程监控与贸易结算计量，测量管内部无节流件、无活动部件，压损远低于传统节流装置，长期运行不需要拆检维护，适合长期连续运行的工艺管线使用。
